OPT/i TPS 2.
Plus-Buchse hin-
ten einbauen
1
2
5
Deutsch

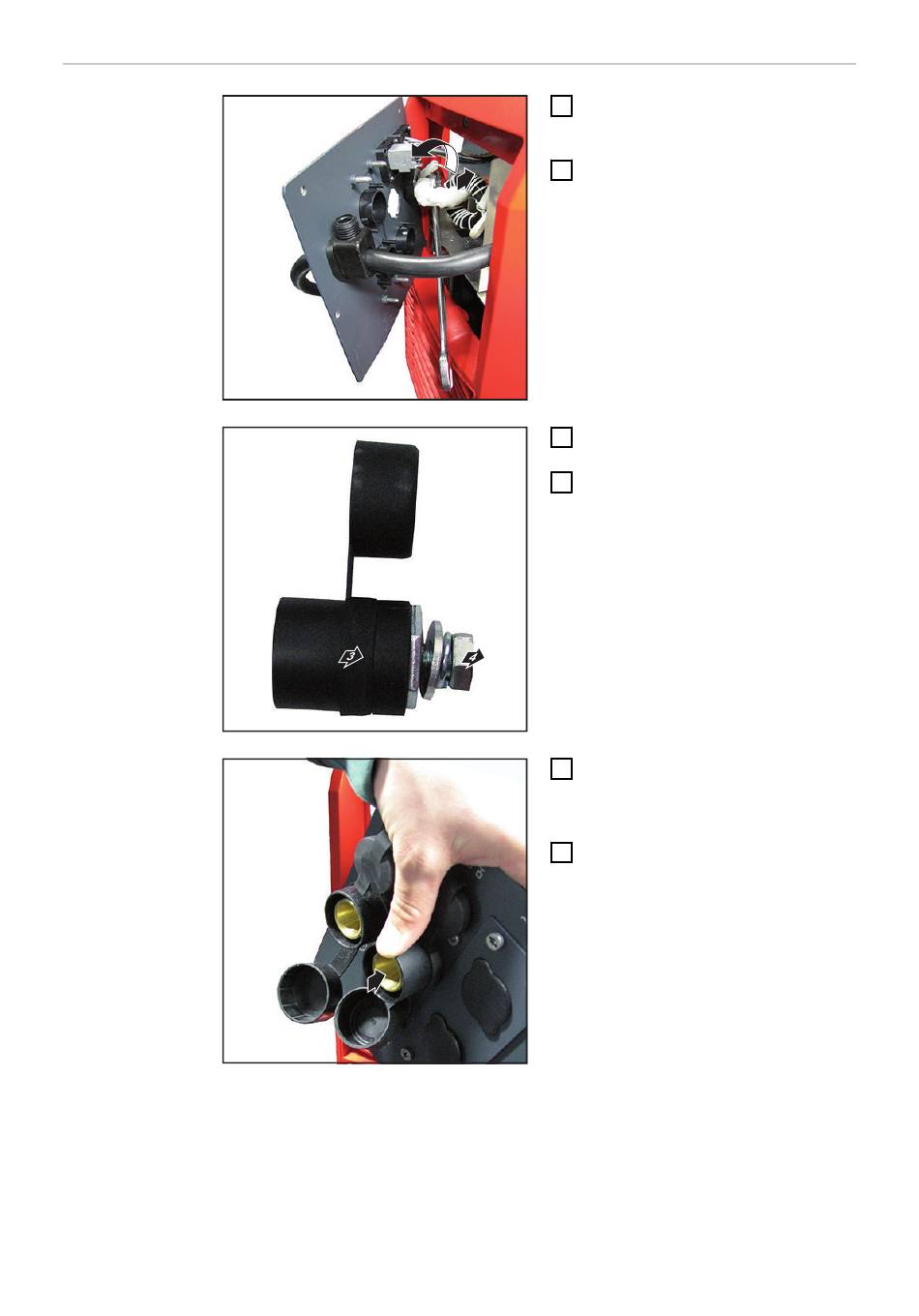

Sechskantschraube an der vorhan-
1
denen Plus-Buchse lösen
SW 19 mm
Sechskantschraube entfernen
2
2. Plus-Buchse in die Abdeckung
3
einsetzen
Sechskantschraube, Tellerfeder
4
und Scheibe entfernen
SW 19 mm
2. Plus-Buchse mit der Abdeckung
5
nach unten von außen nach innen
in die Öfnung am Anschlussblech
einsetzen
2. Plus-Buchse mit der Sechskant-
6
mutter SW 32 mm an der Innensei-
te des Anschlussbleches fixieren
Anzugsmoment = 35 Nm
9
