Pflege, Wartung und Instandsetzung/Reparatur

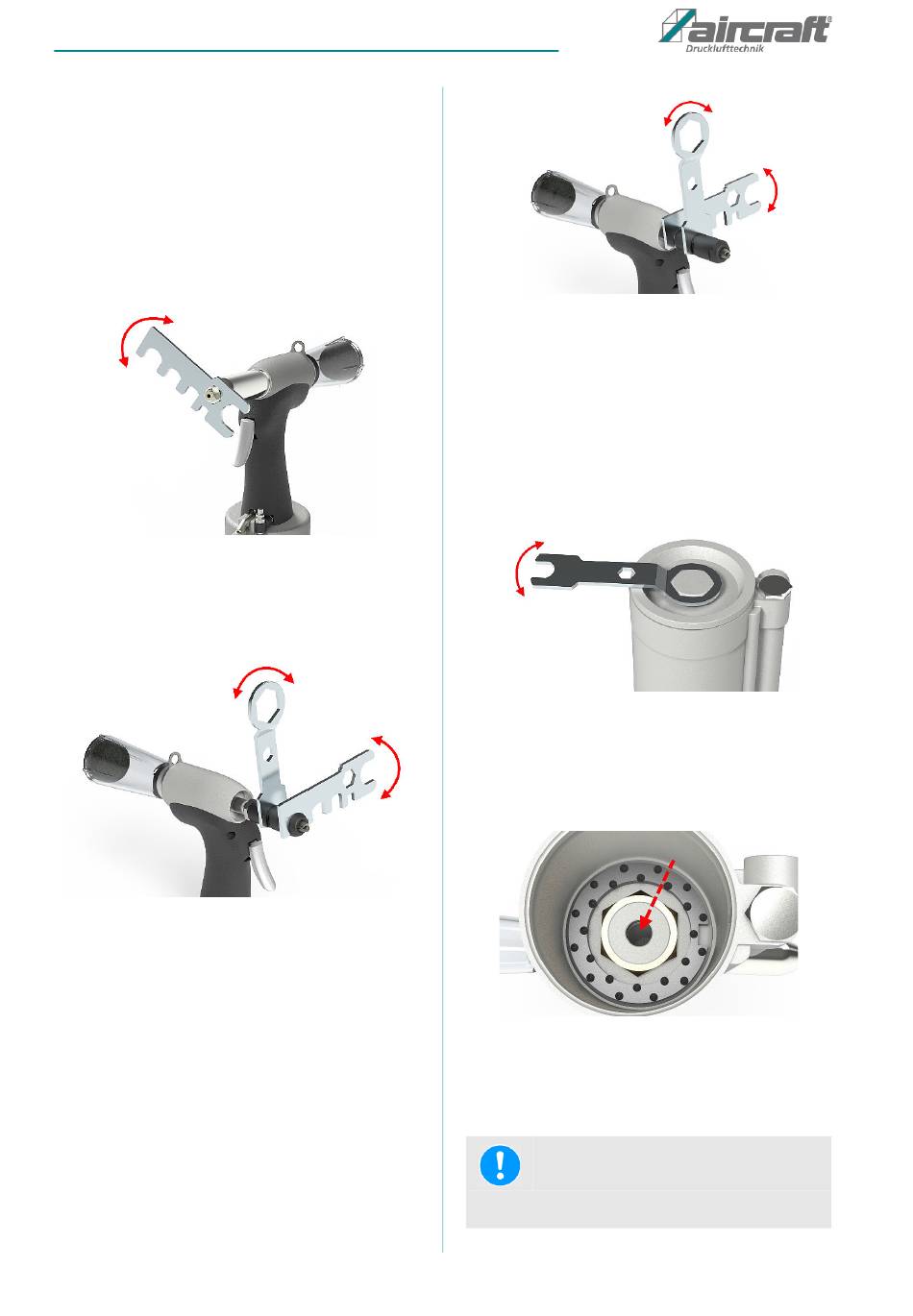

7.2.2 Auswechseln der Spannbacken
Schritt 1: Trennen Sie das Druckluftwerkzeug von der
Druckluftversorgung und drücken Sie einige
mal den Abzugshebel, damit die im Gerät ver-
bliebene Luft entweichen kann.
Schritt 2: Lösen Sie den Rahmenkopf mit dem Schrau-
benschlüssel gegen den Uhrzeigersinn, um
das Backengehäuse einzustellen und die
Spannbacken zu wechseln.
Abb. 6: Spannbacken wechseln
Schritt 3: Verwenden Sie den Schraubenschlüssel, um
das Backengehäuse gegen den Uhrzeigersinn
zu lösen. Reinigen und Schmieren Sie den
Backensatz nach jeder Benutzung.
Abb. 7: Gehäuse wechseln
7.2.3 Einstellen der Hublänge
Schritt 1: Trennen Sie das Druckluftwerkzeug von der
Druckluftversorgung und drücken Sie einige
mal den Abzugshebel, damit die im Gerät ver-
bliebene Luft entweichen kann.
Schritt 2: Lösen Sie mit den Schlüsseln das Gehäusege-
lenk und die Gehäuseverriegelungsmutter ge-
gen den Uhrzeigersinn, um die Hublänge ein-
zustellen. Die Hublänge sollte angepasst
werden, wenn das Nietgerät nicht reibungslos
läuft.
8
Abb. 8: Einstellen der Hublänge
7.2.4 Hydrauliköl nachfüllen
Schritt 1: Trennen Sie das Druckluftwerkzeug von der
Druckluftversorgung und drücken Sie einige
mal den Abzugshebel, damit die im Gerät ver-
bliebene Luft entweichen kann.
Schritt 2: Lösen Sie mit dem Schraubenschlüssel den
Luftzylinderdeckel.
Abb. 9: Hydrauliköl nachfüllen
Schritt 3: Ziehen Sie den Luftkolben heraus.
Schritt 4: Füllen Sie Hydrauliköl nach, bis der O-Ring des
Luftzylinderkörpers erreicht ist (siehe roter
Pfeil, Abb.10).
Abb. 10: Hydrauliköl nachfüllen
Schritt 5: Fetten Sie vor dem Zusammenbau den O-Ring
des Kolbens. Danach den Luftzylinderdeckel
wieder montieren.
HINWEIS!
Verwenden Sie ein Hydrauliköl mit einer Viskosität
von ISO 68 oder ähnlichem.
NGS / NGL-Serie | Version 1.01
