Bedienelemente
5
Bedienelemente
1
8
7
6
5
4

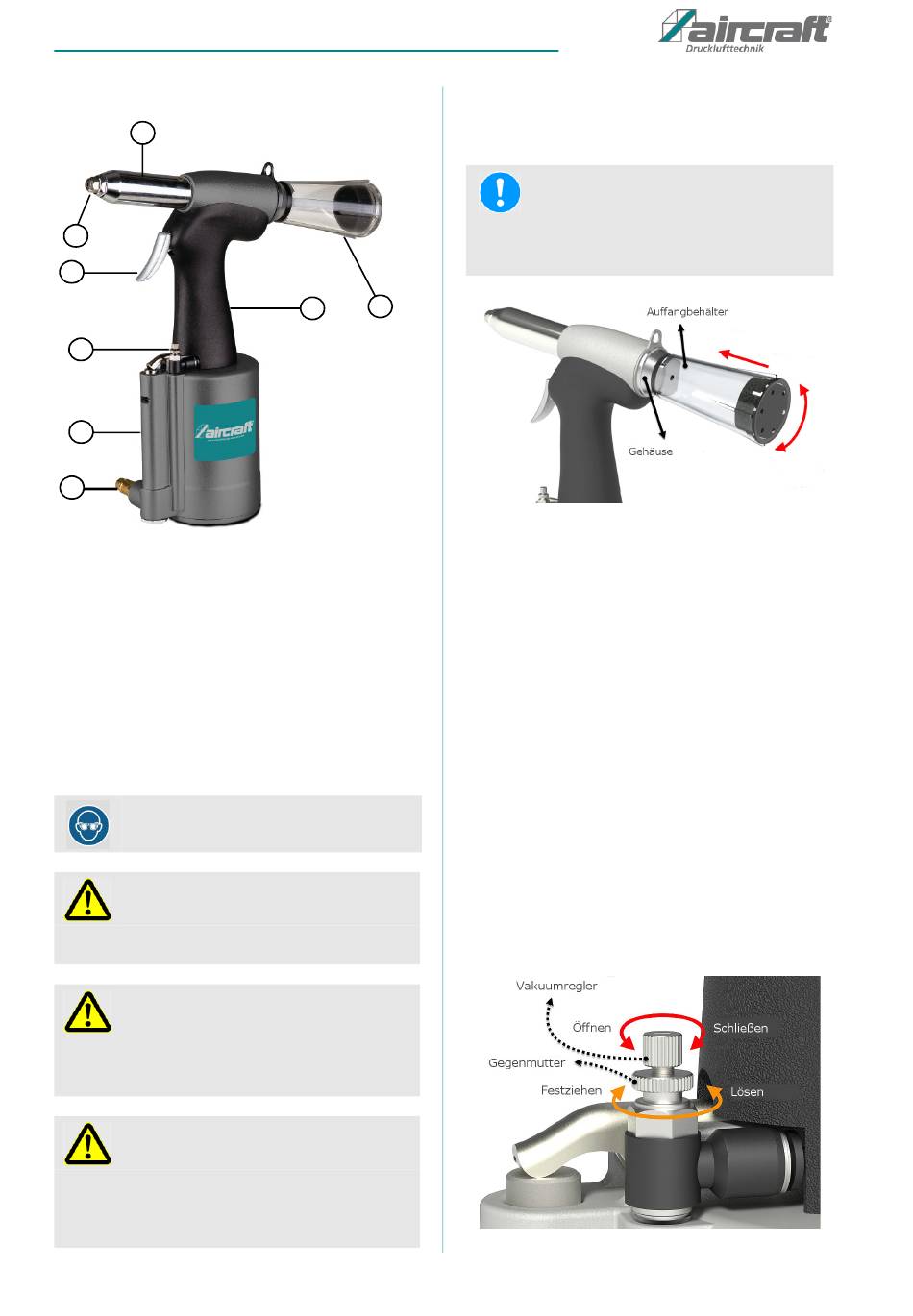

Abb. 2: Beschreibung NGS 2in1
1 Kopfstück
2 Auffangbehälter
3 Handgriff
4 Druckluftanschluss
5 Zylinder
6 Regulierung der Druckluft
7 Betätigungshebel
8 Aufnahme
6
Inbetriebnahme
Schutzbrille tragen!
ACHTUNG!
Installieren Sie den Auffangbehälter immer auf der
Rahmenkappe, bevor Sie die Luftquelle anschließen!
ACHTUNG!
Schauen Sie niemals in den Nietrevolver des Werk-
zeugs und richten Sie den Nietrevolver niemals auf
andere Personen oder Tiere!
ACHTUNG!
Vor der ersten Inbetriebnahme unbedingt einige
Tropfen Aircraft Spezial-Druckluftöl in den Luftan-
schluss (Pos.4, Abb.2) des Werkzeuges einfüllen, da-
mit sofort eine gute Schmierung vorhanden ist.
6
Schritt 1: Setzen Sie die Kappe auf den Auffangbehälter.
Um Nieten mit einer Größe von 2,4 mm (3/32 ") zu be-
nutzen, muss das Mundstück sowie die Spannbacken
austauschen werden. (Siehe Seite 7 und 8)
2
3
Abb. 3: Montage des Auffangbehälters
Schritt 2: Schließen Sie das Nietgerät an die geeignete
6.1 Benutzen des Pneumatikwerkzeugs
Schritt 1: Stellen Sie den gewünschten Arbeitsdruck am
Schritt 2: Drehen Sie den Vakuumregler gegen den Uhr-
Abb. 4: Vakuumregler
Danach verbinden Sie den Auffangbehälter mit
dem Gehäuse des Nietgeräts indem sie es um
90° drehen.
HINWEIS!
Druckluftquelle an. Verbinden Sie das Werkzeug
mit einem flexiblen Druckluftschlauch, der eine
Schnellkupplung besitzt. Drücken Sie den Druck-
luftanschluss des Nietgerätes in die Schnellver-
schlusskupplung. Die Verriegelung erfolgt automa-
tisch. Der Luftdruck sollte im Bereich von 71 bis
maximal 100 psi liegen. Die erzeugte Luft muss
gereinigt, kondensatfrei und ölvernebelt sein.
Kompressor ein. Achten Sie darauf, dass der
maximale Druck (siehe Kapitel „Technische
Daten") nicht überschritten wird.
zeigersinn, um das Vakuumsystem einzu-
schalten. Die Saugkraft kann über den Regler
eingestellt werden. Um die Saugkraft zu fixie-
ren, drehen Sie die Gegenmutter bis zum Ende
im Uhrzeigersinn.
NGS / NGL-Serie | Version 1.01
