Schritt 3: Führen Sie das Nietgerät an das zu bearbei-
tende Werkstück heran. Drücken Sie die im
Nasenstück befindliche Niete in die zu nie-
tende Bohrung. Durch Betätigung des Betäti-
gungshebels wird das Nietgerät in Betrieb ge-
setzt. Achten Sie darauf, dass der
abgebrochene Nietstift der Niete im Auffangbe-
hälter aufgefangen wird.
Schritt 4: Trennen Sie das Werkzeug nach beendeter Ar-
beit von der Druckluftquelle.
7
Pflege, Wartung und Instandsetzung/
Reparatur
ACHTUNG!
Trennen Sie vor allen Wartungs-, Instandhaltungs-
und Reinigungsaufgaben das Werkzeug von der
Druckluftversorgung.
GEFAHR!
Alle Arbeiten dürfen nur von Fachpersonal ausge-
führt werden, das dazu ausgebildet und mit den
damit verbundenen Gefahren vertraut ist.
Alle Kunststoffteile und lackierten Oberflächen sollten
mit einem weichen, angefeuchteten Tuch und etwas
Neutralreiniger gesäubert werden.
Prüfen Sie nach Wartungs-, Reparatur- und Reinigungs-
arbeiten, ob alle Verkleidungen und Schutzeinrichtungen
wieder ordnungsgemäß montiert sind.
7.1 Pflege nach Arbeitsende
Schutzhandschuhe tragen!
HINWEIS!
Für alle Reinigungsarbeiten niemals scharfe
Reinigungsmittel verwenden. Dies kann zu Beschädi-
gungen oder Zerstörung des Gerätes führen.
1.Das Werkzeug sauber und trocken aufbewahren.
2.Luftschläuche sind in regelmäßigen Zeitabständen auf
Beschädigung und undichte Stellen zu überprüfen. Die
beschädigten Schläuche müssen ersetzt werden.
NGS / NGL-Serie | Version 1.01
Pflege, Wartung und Instandsetzung/Reparatur
3.Die Druckluftwartungseinheit in regelmäßigen Zeitab-
ständen kontrollieren. Bei Bedarf Öl nachfüllen. Wö-
chentliche Reinigung des Werkzeugs von Schmutz. Das
regelmäßige Reinigen erleichtert das Arbeiten mit dem
Pneumatikwerkzeug.
4.Überprüfen Sie regelmäßig die Verschraubungen auf
einen festen und dichten Sitz. Ziehen Sie diese gegebe-
nenfalls nach.
5.Bitte bei Verschleißteilwechsel den Ölstand im Ölkol-
bengehäuse beachten. Bei Bedarf nachfüllen.
7.2 Wartung und Instandsetzung/Reparatur
Wartungs- und Instandsetzungsarbeiten dürfen aus-
schließlich von Fachpersonal bei ausgeschalteter Ma-
schine durchgeführt werden.
Sollte das Gerät nicht ordnungsgemäß funktionieren, wen-
den Sie sich an einen Fachhändler oder an unseren Kun-
denservice. Die Kontaktdaten finden Sie im Kapitel 1.2
Kundenservice. Sämtliche Schutz- und Sicherheitseinrich-
tungen müssen nach abgeschlossenen Reparatur- und
Wartungsarbeiten sofort wieder montiert werden.
Um die Lebensdauer des Werkzeugs nicht zu beein-
trächtigen, muss dieses ausreichend geölt werden. Dies
kann durch folgende Maßnahmen geschehen:
- durch eine Wartungseinheit mit Öler am Kompressor,
- durch einen Öler, welcher direkt in die Druckluftlei-
tung eingebaut ist,
- je 15 Minuten im Dauereinsatz ca. 3 bis 5 Tropfen
Pneumatiköl in den Druckluftanschluss (Pos.4,
Abb.2) geben.
- Nach 2000 Nieten das Hydrauliköl wechseln
7.2.1 Auswechseln des Mundstücks
Schritt 1: Trennen Sie das Druckluftwerkzeug von der
Druckluftversorgung und drücken Sie einige
mal den Abzugshebel, damit die im Gerät ver-
bliebene Luft entweichen kann.
Schritt 2: Lösen Sie das Mundstück mit dem Schrauben-
schlüssel gegen den Uhrzeigersinn, um ihn zu
wechseln. Verwenden Sie je nach gewählter
Nietgröße den richtigen Schraubenschlüssel.

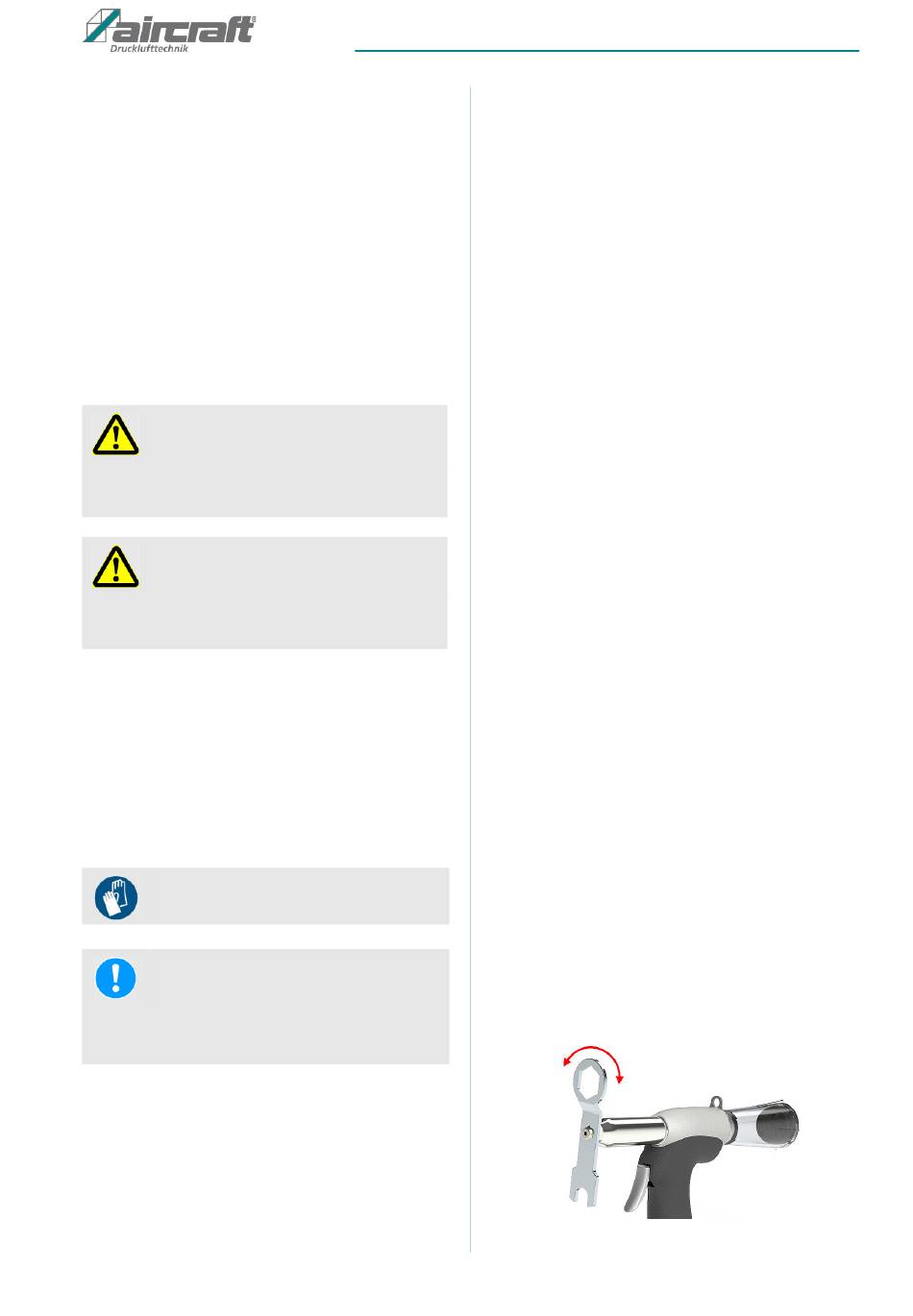

Abb. 5: Mundstück wechseln
