Pos: 1.1 /1_HADEF/---TITELSEITE/Symbole/Ländersymbol @ 0\mod_1171286564146_6.docx @ 33 @ @ 1
Pos: 1.2 /1_HADEF/---TITELSEITE/Allgemein/Titel - BA @ 0\mod_1171286931725_6.docx @ 37 @ @ 1

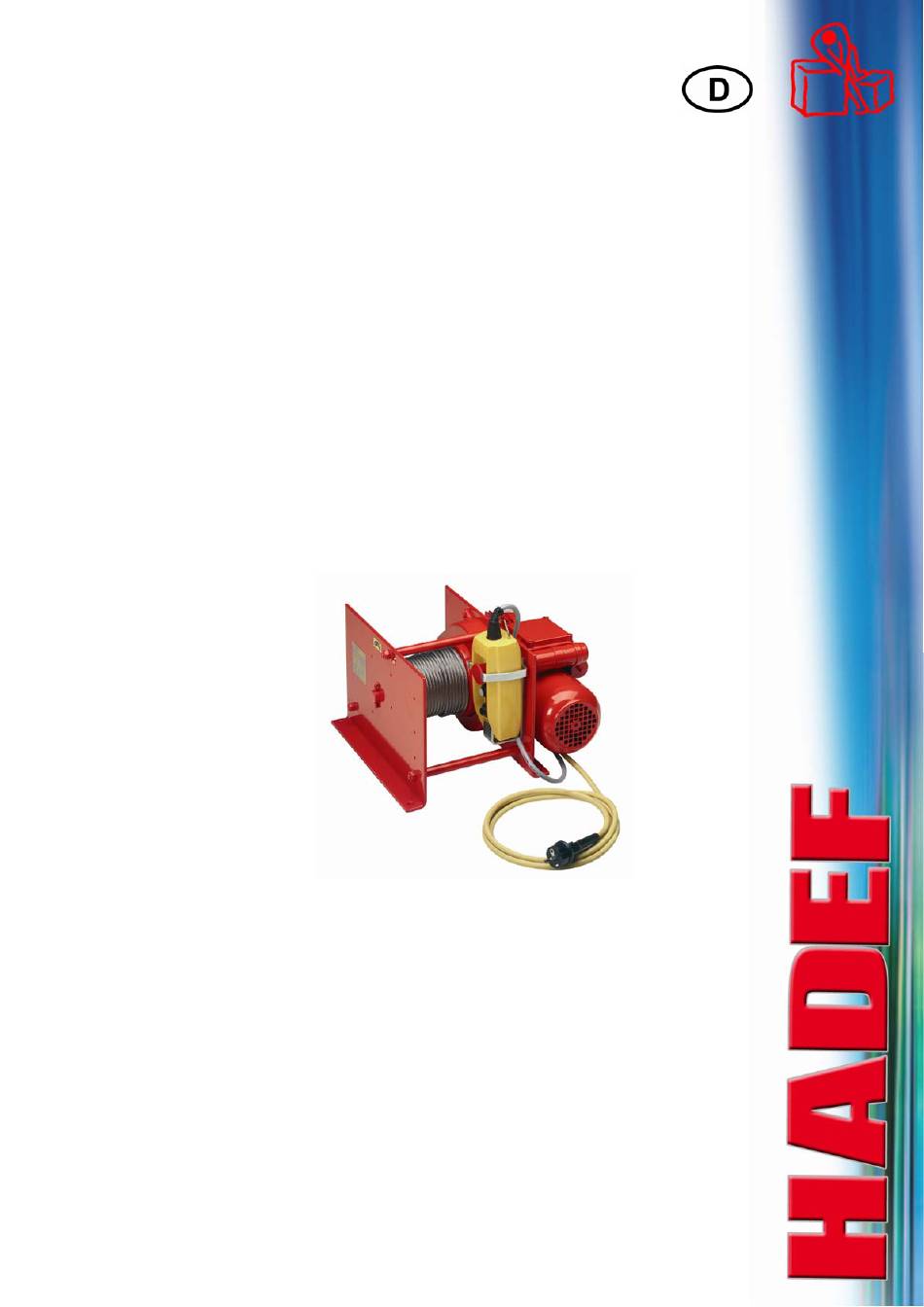

Montage,- Betriebs-
und Wartungsanleitung
Pos: 1.3 /1_HADEF/---TITELSEITE/Allgemein/HADEF-Bezeichnung @ 0\mod_1171289923124_0.docx @ 67 @ @ 1
HADEF Elektro-Seilwinde
Figur 43/86E-Liftboy
Pos: 1.4 /1_HADEF/---TITELSEITE/Sonderausführungen/leer-Standard @ 0\mod_1172063198918_6.docx @ 205 @ @ 1
Pos: 1.5 /1_HADEF/---TITELSEITE/Abbildung/43/86E @ 0\mod_1174911270631_0.docx @ 2643 @ @ 1
Pos: 2 /1_HADEF/---ALLGEMEIN/Allgemein/2.unvollständige Maschine/HINWEIS - unvollständige Masch. -Montageanleitung @ 1\mod_1260449997342_6.docx @ 11372 @ @ 1
5.52.288.00.00.05
Rev.05
Inhaltsverzeichnis
Verwandte Anleitungen für HADEF 43/86E-Liftboy
Inhaltszusammenfassung für HADEF 43/86E-Liftboy
- Seite 1 Pos: 1.2 /1_HADEF/---TITELSEITE/Allgemein/Titel - BA @ 0\mod_1171286931725_6.docx @ 37 @ @ 1 Montage,- Betriebs- und Wartungsanleitung Pos: 1.3 /1_HADEF/---TITELSEITE/Allgemein/HADEF-Bezeichnung @ 0\mod_1171289923124_0.docx @ 67 @ @ 1 HADEF Elektro-Seilwinde Figur 43/86E-Liftboy Pos: 1.4 /1_HADEF/---TITELSEITE/Sonderausführungen/leer-Standard @ 0\mod_1172063198918_6.docx @ 205 @ @ 1 Pos: 1.5 /1_HADEF/---TITELSEITE/Abbildung/43/86E @ 0\mod_1174911270631_0.docx @ 2643 @ @ 1...
-
Seite 2: Inhaltsverzeichnis
© by Heinrich de Fries GmbH Heinrich de Fries GmbH, Gauss Str. 20, D-40235 Düsseldorf Heinrich de Fries GmbH wird im Weiteren als HADEF bezeichnet. Originalbetriebsanleitung in deutscher Sprache. Übersetzungen in andere Sprachen sind aus dem deutschen Original erstellt. Eine Kopie kann schriftlich angefordert werden oder liegt auf www.hadef.de... -
Seite 3: Information
9.4 Drahtseil ........................... 17 9.5 Seilwegbegrenzungsschalter (Option) ................17 9.6 Schlaffseilschalter (Option) .................... 17 Sicherheitsprüfung ................18 Funktionsprüfung ................18 11.1 Kontrollen vor dem ersten Start..................18 Instandhaltung .................. 18 12.1 Allgemeines ........................18 12.2 ... -
Seite 4: Hinweise Zur Ermittlung Der Theoretischen Nutzungsdauer
Nach Ablauf der Gesamtnutzungsdauer sind Maßnahmen durch zuführen, bei denen nach Vorgabe des Herstellers Bauteile geprüft und ausgetauscht werden. Danach wird eine neue verfügbare Nutzungsdauer festgelegt. Siehe hierzu die gültigen Unfallverhütungsvorschriften „Winden, Hub- und Zuggeräte“. Pos: 5.3.2 /1_HADEF/---ALLGEMEIN/Hinweise/HINWEIS - Generalüberholung nur durch Hadef @ 0\mod_1176794916616_6.docx @ 4671 @ @ 1 HINWEIS! Festlegung Eine Generalüberholung darf nur von HADEF oder durch eine von HADEF autorisierte Fachfirma... -
Seite 5: Anforderungen An Das Bedienpersonal
Diese Sicherheit kann in der betrieblichen Praxis jedoch nur dann erreicht werden, wenn alle dafür erforderlichen Maßnahmen getroffen werden. Es unterliegt der Sorgfaltspflicht des Betreibers des Gerätes, diese Maßnahmen zu planen und ihre Ausführung zu kontrollieren. Betriebsanleitungen um Anweisungen einschließlich Aufsichts- und Meldepflichten zur Berücksichtigung betrieblicher Besonderheiten, z.B. -
Seite 6: Winden Mit Ausrückkupplung (Option) Nur Zum Abziehen Des Unbelasteten Seils
2.4.1 Winden mit Ausrückkupplung (Option) Nur zum Abziehen des unbelasteten Seils Nur für horizontale Lasten Nur für Sondereinsatzfälle wie z.B. Ablassen eines Schwimmers in einer Flüssigkeit, bei denen eine Gefährdung von Personen und/oder Sachwerten ausgeschlossen ist Pos: 6.5 /1_HADEF/---ALLGEMEIN/Hinweise/HINWEIS - Bestimmungsgemäße Verwendung - Personen+Sachschäden @ 0\mod_1176799465432_6.docx @ 4748 @ @ 1 HINWEIS! Werden die Geräte nicht bestimmungsgemäß... -
Seite 7: Transport Und Lagerung
Pos: 6.9 /1_HADEF/---ALLGEMEIN/Hinweise/WARNUNG - Manipul.Überlast, verschlissene Ketten+Seile, beschädigte Haken, (E+P+H) @ 0\mod_1176813964906_6.docx @ 4788 @ @ 1 WARNUNG! Es ist nicht zulässig: eine größere Last als die Nennlast der Geräte zu heben bei Geräten mit Rutschkupplung; diese zu manipulieren gelängte oder beschädigte Ketten oder Seile weiter zu nutzen. Tauschen Sie diese sofort gegen neue Originalteile aus mit der Lastkette bzw. -
Seite 8: Aufbau
Aufbau HADEF Elektro- Seilwinden sind für den stationären Einsatz mit Montagebohrungen versehen. Gehäuse aus Stahlblech. Gehäuseseiten durch Gewindebolzen und Distanzrohre verbunden. Seiltrommel zwischen den Gehäuseseiten ermöglicht Seilabgänge in fast jede Richtung. Einbaulage beliebig, wobei die Seiltrommelachse stets waagerecht angeordnet werden muss. - Seite 9 Pos: 8.3.3.2 /1_HADEF/4--BESCHREIBUNG/Winde + Seilzug/Wichtige Bauteile/02. Seilwegbegrenzungsschalter @ 1\mod_1245676409011_6.docx @ 10894 @ @ 1 Seilwegbegrenzungsschalter ▫ Einsatz als Hubwinde standardmäßig. ▫ Einsatz als Zugwinde als Option. Funktion: Als Betriebs- und Notendschalter. Anschlussmöglichkeit für externe Endschalter ist vorhanden. Pos: 8.3.3.3 /1_HADEF/4--BESCHREIBUNG/Winde + Seilzug/Wichtige Bauteile/03. Überlastsicherung - elektr. @ 1\mod_1245676264016_6.docx @ 10887 @ @ 1 Überlastsicherung mittels Stromabschaltung ▫...
-
Seite 10: Technische Daten
Technische Daten Pos: 9.2 /1_HADEF/5--TECHNISCHE DATEN/Winde + Seilzug/43/86E+EX/1.43/86E+EX @ 0\mod_1174986580801_6.docx @ 2803 @ @ 1 Drehstrom 400V 50Hz Trag- Seilauf- Seilge- Trag- Seilauf- Seilge- Seilla- erfor- erforder- Trieb- Motor- Stromauf- Geräusch- Gewicht fähigkeit nahme schwin- fähigkeit nahme schwin- der- liche werke leistung nahme... -
Seite 11: Windenmontage - Lochmaße
Darauf achten, dass sich die Befestigungsposition weder durch die Last noch sonstige Einflüsse verändern kann Pos: 10.2.2.1 /1_HADEF/6--MONTAGE/Winde + Seilzug/Schrauben/43/86/02.Windenmontge - Lochmaß 43/86E @ 0\mod_1175004091037_6.docx @ 2830 @ @ 1 Windenmontage - Lochmaße Tragfähigkeit Schrauben Befestigungsschrauben 1.Seillage Ø D Anzahl Festigkeitsklasse 8.8 231 405 205 375 M 10... -
Seite 12: Seilaufwicklung
6.3.2 250 kg – 3200 kg Bei Winden ohne Drahtseil wird der Seilkeil lose mitgeliefert. Das Seil durch die Ausnehmung der Bordscheibe und durch die Keiltasche schieben Einige Zentimeter herausziehen Den Seilkeil (1) komplett umschlingen Bild 4 Zurück in die Keiltasche stecken Durch Belasten zieht sich der Seilkeil in der Keiltasche fest. -
Seite 13: Werkzeuge
6.5.1 Umlenkrolle (bauseits) Tabellenmaß "M" bei Standardtrommellänge Tragfähigkeit "M "min 0,97 1,08 1,04 1,45 1000 1,45 2000 1,45 3200 1,85 Pos: 10.3 /1_HADEF/6--MONTAGE/Werkzeuge/43/86E @ 2\mod_1279715010965_6.docx @ 14989 @ @ 1 Werkzeuge Tragfähigkeit Größe Werkzeug Einsatz Seilbefestigung 125 kg Klemmscheibe 125 kg SW13 250 + 500 kg SW17... - Seite 14 Hängetaster – Heben/Senken 1 NOT-HALT 2 Heben (langsam-schnell) 3 Senken (langsam-schnell) Bild 8 Pos: 11.4.3 /1_HADEF/7--BEDIENUNG/Elektro/Funktaster - Winden @ 1\mod_1260882626945_6.docx @ 11600 @ @ 1 Funkfernbedienung 1 Senken (langsam-schnell) 2 Heben (langsam-schnell) 3 leer 4 leer 5 leer 6 leer 7 leer 8 leer 9 Start...
-
Seite 15: Ausrückkupplung (Option)
Ausrückkupplung (Option) Seiltrommel-Ausrückung mittels Schaltknopf an der Getriebewelle. Eingerastet(A) Freischalten (B) Schaltknopf gegen Federdruck ca. 10mm herausziehen 90°gegen Uhrzeigersinn drehen (2) Der Führungsstift raste in dieser Stellung in eine Nut ein Schaltknopf loslassen Die Seiltrommel ist vom Antrieb frei geschaltet Einrasten (C) Schaltknopf herausziehen (1) und 90°... -
Seite 16: Inbetriebnahme
Inbetriebnahme Pos: 13.2.1.1 /1_HADEF/9--INBETRIEBNAHME/Allgemein/Allgemein/01.Allgemein @ 0\mod_1172504961658_6.docx @ 353 @ @ 1 Allgemein Einsatzland Bundesrepublik Deutschland: Beachten Sie die gültigen, nationalen Unfallverhütungsvorschriften. Andere Einsatzländer: Prüfung wie oben, Beachtung der nationalen Vorschriften und der Angaben in dieser Anleitung! Pos: 13.2.1.2 /1_HADEF/---ALLGEMEIN/Hinweise/Prüfungen/HINWEIS - Prüfung durch befähigte Pesonen @ 0\mod_1177339966681_6.docx @ 5318 @ @ 1 HINWEIS! Geräte bis 1000 kg Tragfähigkeit und ohne kraftbetriebene Fahr- oder Hubwerke müssen vor der ersten Inbetriebnahme durch eine „befähigte Person“... -
Seite 17: Getriebe
9.2.4 Schaltpläne Der aktuelle Schaltplan liegt im Schaltkasten oder kann bei HADEF unter Angabe der Seriennummer angefordert werden. Pos: 13.2.4 /1_HADEF/9--INBETRIEBNAHME/Allgemein/Zuordnung Leitungen/04.Zuordnung Leitungen 43/86 @ 0\mod_1175590428514_6.docx @ 3033 @ @ 1 9.2.5 Zuordnung Leitungsquerschnitte und Absicherung Wechselstrom Sicherung Leitungsquerschnitt Drehstrom... -
Seite 18: Sicherheitsprüfung
Pos: 13.2.8.2 /1_HADEF/---ALLGEMEIN/Hinweise/Winden/HINWEIS - Vor Inbetriebnahme Schlaffseilschalter einstellen @ 0\mod_1177487324787_6.docx @ 5417 @ @ 1 HINWEIS! Vor der Inbetriebnahme bauseitige Einstellung des Schalters vornehmen Die Funktion ist nur in Drehrichtung „Senken“ gegeben. Nach Ansprechen des Schalters muss heben noch möglich sein Pos: 14.1 /1_HADEF/10-SICHERHEITSPRÜFUNG/*Ü1*/#. -
Seite 19: Überlastsicherungen
12.3.1 Montage Bremse 1 Sicherungsring (1) in die Wellennut einsetzen. 2 Passfeder (2) in die Motorwelle einsetzen. 3 Nabe (3) mit Sicherungsring (1) fixieren. 4 Evtl. Reibblech (4) montieren. 5 Rotor (5) auf die Nabe (3) schieben 6 Magnetteil mit den 3 Befestigungsschrauben (6) festziehen. -
Seite 20: Seilwegbegrenzungsschalter (Option)
Je nach Geräteausführung ergeben sich folgende Varianten: Pos: 16.4.2 /1_HADEF/12-INSTANDSETZUNG/Überlastsicherung/Elektronisch/0 elektr. Hubkraftbegrenzung @ 3\mod_1459331574532_6.docx @ 29953 @ @ 1 12.4.1 Elektronische Hubkraftbegrenzung Die Leistungsaufnahme des Hubmotors wird beim Heben einer Last mittels einstellbaren Wirkleistungsmessers (Überlastwächter) gemessen. Die Einstellung erfolgt über separate Relais für die Haupt- und Feinhubgeschwindigkeit. Die Leistungsaufnahme des Motors ist lastabhängig und steigt mit zunehmender Belastung. -
Seite 21: Prüfung
Pos: 17.1 /1_HADEF/13-PRÜFUNG/*Ü1*/#. Kapitel - Prüfung @ 0\mod_1173264087196_6.docx @ 506 @ @ 1 Prüfung Pos: 17.2 /1_HADEF/13-PRÜFUNG/Wiederkehrende Prüfung/00.GÜ (nur motorische Geräte) @ 2\mod_1276587258148_6.docx @ 14489 @ @ 1 13.1 Generalüberholung für kraftbetriebene Geräte Die gültigen, nationalen Unfallverhütungsvorschriften und die Maßnahmen zum Erreichen „sicherer Betriebsperioden (S.W.P.)“... -
Seite 22: Wartung
Wartung Pos: 18.2.1.1 /1_HADEF/14-WARTUNG/Winde + Seilzug/Drahtseil/01.Drahtseil @ 0\mod_1175682037269_6.docx @ 3259 @ @ 1 14.1 Drahtseil Bei Korrosion, Anrisse oder Erreichen der Verschleißgrenze müssen die Seile gegen neue Original-Seile ausgetauscht werden. Überwachungskriterien: Befestigungsschrauben vor Inbetriebnahme und mindestens alle 3 Monate prüfen und ggf. nachziehen Art und Anzahl der Drahtbrüche Lage der Drahtbrüche Zeitliche Folge des Auftretens von Drahtbrüchen... -
Seite 23: Störung
Störung Pos: 19.2.1 /1_HADEF/15-STÖRUNG/Allgemein/01.Störung @ 0\mod_1173250229044_6.docx @ 458 @ @ 1 Bei Störungen muss folgendes beachtet werden: Störungsbeseitigungen nur durch qualifiziertes Personal Geräte gegen unbeabsichtigte Wiederinbetriebnahme sichern Mit einem Warnschild darauf hinweisen, dass das Gerät nicht betriebsbereit ist Aktionsbereich der beweglichen Geräteteile absichern Kapitel "Allgemeine Sicherheitshinweise"... -
Seite 24: Außerbetriebnahme
Außerbetriebnahme Pos: 21.2 /1_HADEF/---ALLGEMEIN/Hinweise/WARNUNG - Außerbetriebnahe: Schäden vermeiden.. @ 0\mod_1177597023398_6.docx @ 5590 @ @ 1 WARNUNG! Um Geräteschäden oder lebensgefährliche Verletzungen bei der Außerbetriebnahme zu vermeiden, müssen folgende Punkte beachtet werden: Pos: 21.3 /1_HADEF/17-AUßERBETRIEBNAHME/Allgemein/Alle Außerbetriebnahme @ 0\mod_1173431980767_6.docx @ 669 @ @ 1 Arbeitsschritte zur Außerbetriebnahme der Geräte zwingend in genannter Reihenfolge durchführen: Arbeitsbereich weiträumig absichern.
