Siemens SIMATIC HMI KTP700F Mobile HW Produktinformation Seite 3

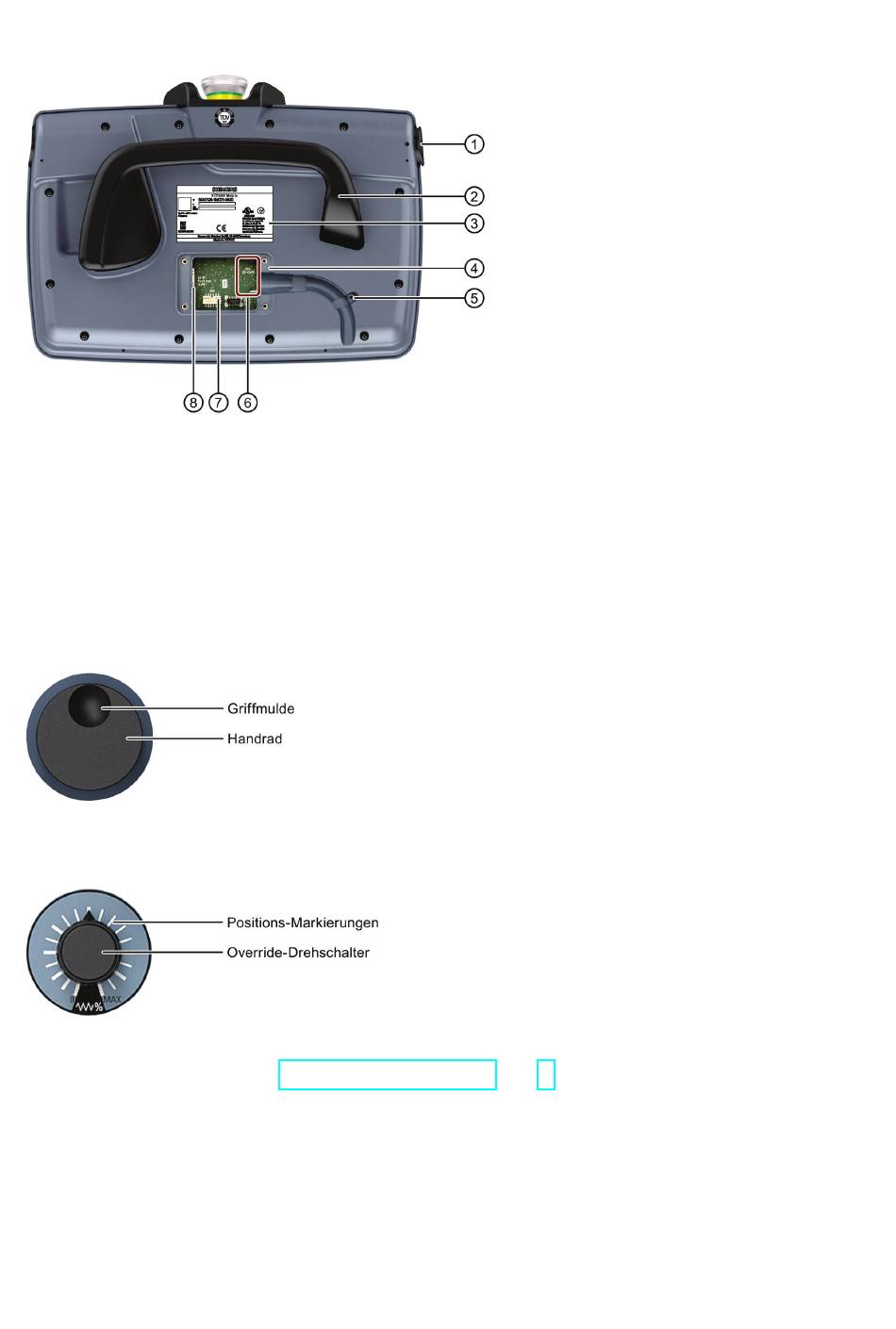

Rückansicht und Schnittstellen
①
USB-Schnittstelle mit Abdeckkappe
②
Griff
③
Typenschild
④
Anschlussfach
Bedienelemente und Anzeigen
Handrad bedienen
Das Handrad ist ohne Anschlag drehbar und hat keine Null-Stellung. Zur besseren Bedienbarkeit verfügt das Handrad über
eine Griffmulde.
Override-Drehschalter bedienen
Der Override-Drehschalter hat 19 Stellungen. Die Null- und Maximal-Stellung befindet sich unten.
Funktionstasten
Die Funktionstasten sind im Kapitel "Aufbau des KTP700F HW/OR (Seite 2)" abgebildet. Einer Funktionstaste kann eine
globale oder eine lokalen Funktion zugeordnet sein.
● Funktionstaste mit globaler Funktionsbelegung
Eine global belegte Funktionstaste löst unabhängig vom angezeigten Bild immer dieselbe Aktion am Bediengerät bzw. in
der Steuerung aus. Eine solche Aktion ist z. B. das Aktivieren eines Bildes oder das Schließen eines Meldefensters.
● Funktionstaste mit lokaler Funktionsbelegung
Eine Funktionstaste mit lokaler Funktionsbelegung ist bildspezifisch und damit nur innerhalb des aktiven Bildes wirksam.
KTP700F Mobile HW, KTP700F Mobile HW/OR
A5E44033674-AA, 08/2018
⑤
Gewindehülse für Befestigungsschraube des Kabelniederhalters
⑥
Steckplatz für eine SD-Speicherkarte
⑦
Pfosten-Steckverbinder, 12-polig für das Anschlusskabel
⑧
RJ45-Buchse PROFINET (LAN)
