Electro-Harmonix BAD STONE Kurzanleitung

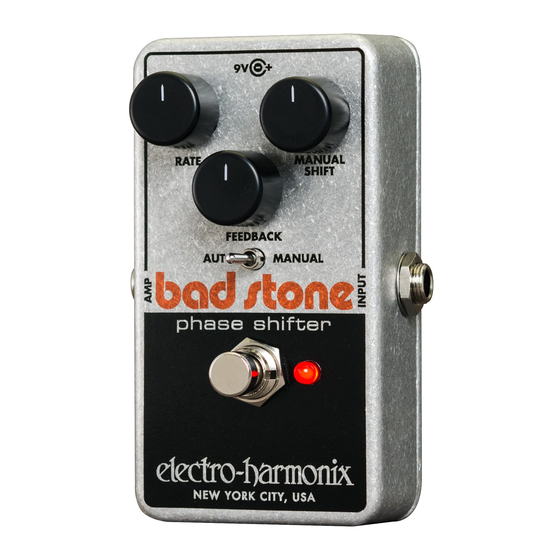

BAD STONE
Herzlichen Glückwünsch zum Erwerb des Bad Stone, die Reinkarnation im
Nano Gehäuse des begehrten Klassikers aus den 70-er Jahren. Der Bad
Stone ist ein sechsstufiger Phaser mit variabler Frequenz, Rückkoppelung,
und manuell einstellbarer Phasenverschiebung, wodurch die Phase fixiert und
neue Klangbilder kreiert werden können.
Dank der True Bypass Schaltung bleibt das Klangbild völlig neutral wenn der
Effekt umgangen wird.
BEDIENUNGSTEILE
RATE KNOPF (Frequenz) – Dient zur Einstellung der Frequenz des internen
Niederfrequenzoszillators („LFO" oder Low Frequency Oscillator), der die
Modulationsgeschwindigkeit des Bad Stone kontrolliert. Der
Geschwindigkeitsbereich befindet sich zwischen 0.05Hz und 32Hz
(Anmerkung: Der LFO Frequenzbereich des Original Bad Stone betrug
zwischen 0.2Hz bis 32Hz. Um eine langsamere Phasenverschiebung zu
ermöglichen hielten wir es für richtig, die ursprüngliche Ausführung zu
ändern. Wegen dieser Produktverbesserung handelt es sich hier nicht um
eine hundertprozentig originaltreue Neuausgabe.). Dieser Regler ist nur dann
aktiv, wenn sich der AUTO/MANUAL Kippschalter in AUTO Stellung befindet.
FEEDBACK Regler (Rückkoppelung) – Bestimmt den Pegel des
Ausgangssignals, welches zurück in den Eingang des Phaser Schaltkreises
geleitet wird. Beim Aufdrehen des Feedback Reglers klingt der
Phasenverschiebungseffekt ausgeprägter, und bietet bei hohen Einstellungen
sogar einen resonanten oder „spitzigen" Sound.
MANUAL SHIFT Regler (manuelle Verschiebung) – Bietet einen
Hüllkurven Sweep durch das Frequenzspektrum des Phasers, und erzeugt
dabei fixierte Wah-Wah („cocked wah") –ähnliche Sounds. Um den
maximalen Effekt zu erreichen, den FEEDBACK Regler im Uhrzeigersinn bis
zum Anschlag drehen. Dieser Regler ist nur dann aktiv, wenn sich der
AUTO/MANUAL Kippschalter in MANUAL Stellung befindet.
