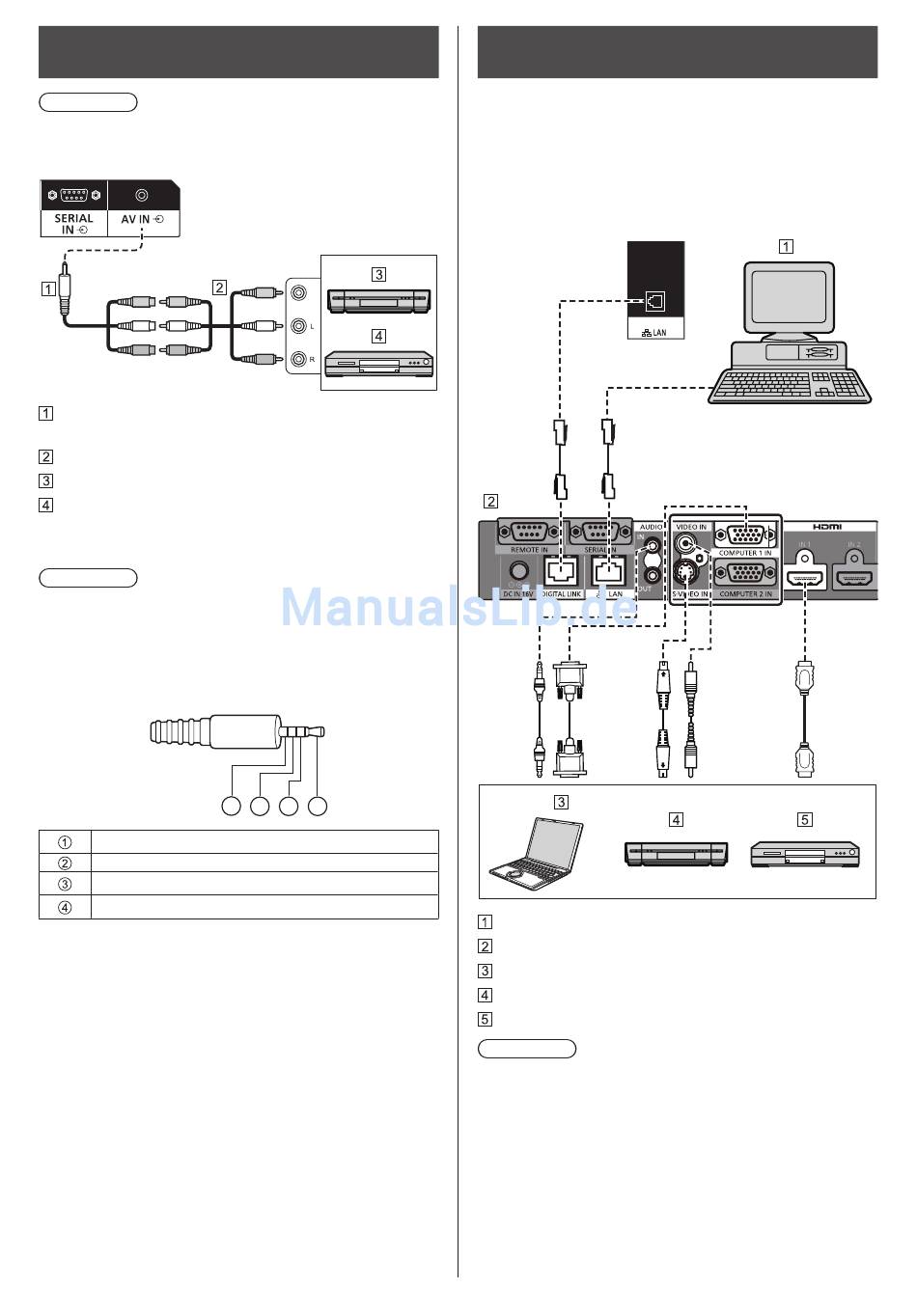

Verbindung über den AV IN-
Anschluss
Hinweis
● Die abgebildeten Videogeräte und Verbindungskabel
sind nicht im Lieferumfang dieses Geräts enthalten.
4-poliges Ministecker-Konvertierungskabel
(mitgeliefert)
Audio-Videokabel (handelsüblich)
Videorekorder
DVD-Player
Verdrahtungsspezifikation für 4-poligen Ministecker
Hinweis
●
Verwenden Sie einen 4-poligen Ministecker
(M3) (mitgeliefert) mit den folgenden
Verdrahtungsspezifikationen für den AV IN-Anschluss
dieses Geräts. Unterscheidet sich die Verdrahtung
eines Steckers, werden Audio und Video nicht korrekt
eingegeben.
Audio L (weiß)
Audio R (rot)
GND (Masse)
Video (gelb)
Gelb
Weiß
Rot
4 3 2 1
Verbindung über den DIGITAL LINK-
Anschluss
Sender mit verdrilltem Doppelkabel, z. B. der Panasonic
Digitale Interface-Box (ET-YFB100G) oder der
DIGITAL LINK Umschalter (ET-YFB200G), verwenden
für das Senden der eingegebenen Video- und
Audiosignale verdrillte Doppelkabel und diese digitalen
Eingangssignale können am Display über den DIGITAL
LINK-Anschluss eingespeist werden.
DIGITAL LINK
PC für die Steuerung des Geräts
Beispiel: Panasonic ET-YFB100G
PC
Videorekorder
DVD-Player
Hinweis
●
Die abgebildeten Videogeräte und Verbindungskabel
sind nicht im Lieferumfang dieses Geräts enthalten.
●
Wenn eine Verbindung mit DIGITAL LINK hergestellt
wird, müssen alle [Netzwerk-Einstellungen]-
Einstellungen konfiguriert werden. (siehe Seite 58)
Sicherheitshinweise für die Einstellung und den
Anschluss von DIGITAL LINK siehe „Verbindung
über den DIGITAL LINK-Anschluss" und
„Sicherheitshinweise für den Anschluss an einen
Sender mit verdrilltem Doppelkabel". (siehe Seite 78)
Ein Analogsignal wird als
Digitalsignal ausgegeben.
