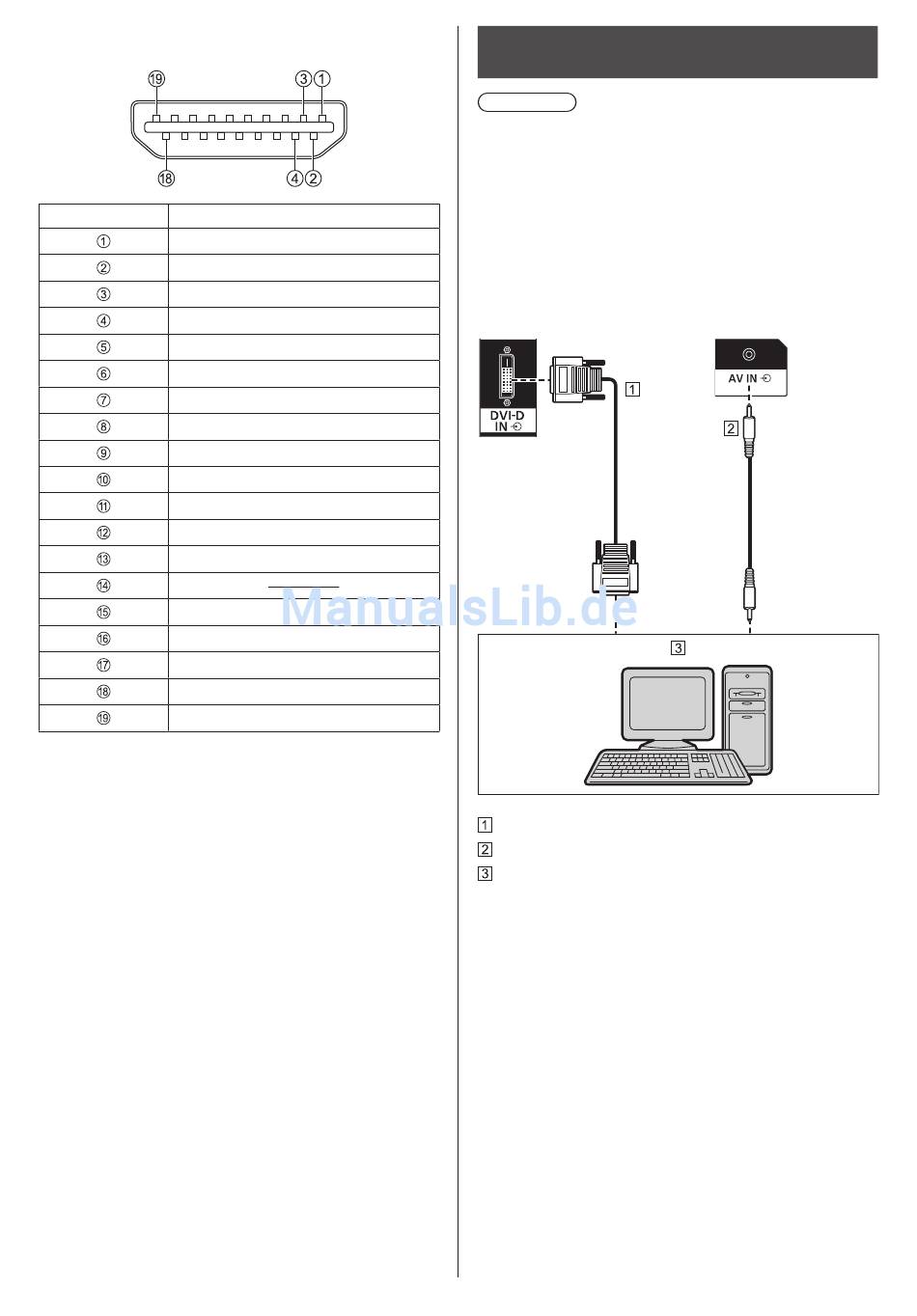

Steckerbelegung und Signalnamen für den HDMI-
Anschluss
Polnummer
T.M.D.S Daten2 +
T.M.D.S Daten2 Abgeschirmt
T.M.D.S Daten2 -
T.M.D.S Daten1 +
T.M.D.S Daten1 Abgeschirmt
T.M.D.S Daten1 -
T.M.D.S Daten0 +
T.M.D.S Daten0 Abgeschirmt
T.M.D.S Daten0 -
T.M.D.S Uhr +
T.M.D.S Uhr Abgeschirmt
T.M.D.S Uhr -
CEC
SCL
SDA
DDC/CEC-Masse
+5V DC
Hot-Plug-Erkennung
16
Deutsch
Signalname
Verbindung über den DVI-D IN / DVI-D
OUT-Anschluss
Hinweis
● Die abgebildeten Videogeräte und Kabel sind nicht im
Lieferumfang dieses Geräts enthalten.
● Der DVI-D IN-Anschluss ist nur für Single-Link
geeignet.
● Audio-Eingang wird mit AV IN-Anschluss geteilt.
●
Verwenden Sie ein DVI-D-Kabel, das dem DVI-
Standard entspricht. (Abhängig von der Länge
oder Qualität des Kabels können Störungen in
Bildern auftreten oder die Bildqualität könnte sich
verschlechtern.)
DIGITAL LINK
DVI-D-Kabel (innerhalb von 5 m) (handelsüblich)
Stereo-Ministeckerkabel (M3) (handelsüblich)
PC mit DVI-D-Ausgang
