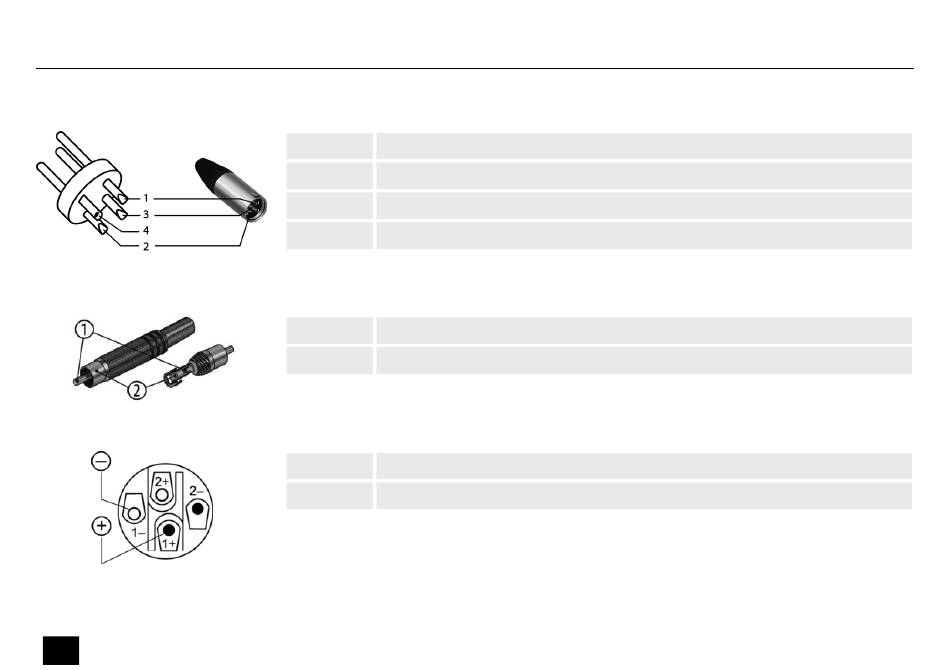

Stecker- und Anschlussbelegungen
XLR-Stecker (symmetrisch)
Cinch-Anschlüsse
Speaker-Twist-Steckverbinder
PL 108 A, PL 110 A, PL 112 A, PL 115 A
38
Aktiver Lautsprecher
1
Masse, Abschirmung
2
Signal (phasenrichtig, +)
3
Signal (phasenverkehrt, –)
4
Abschirmung am Steckergehäuse (optional)
Die Zeichnung und die Tabelle zeigen die Pinbelegung eines Cinch-Steckers.
1
Signal
2
Masse
1+
Signal 1 (phasenrichtig)
1–
Signal 1 (phasenverkehrt)
