ABB i-bus
®
EIB
5
Technische Daten
Versorgung
Ausgänge
Anschlüsse
Bedien- und Anzeigeelemente
Schutzart
Umgebungstemperaturbereich
Bauform
Gehäuse, Farbe
Montage
Abmessungen
Gewicht
Approbation
CE-Zeichen

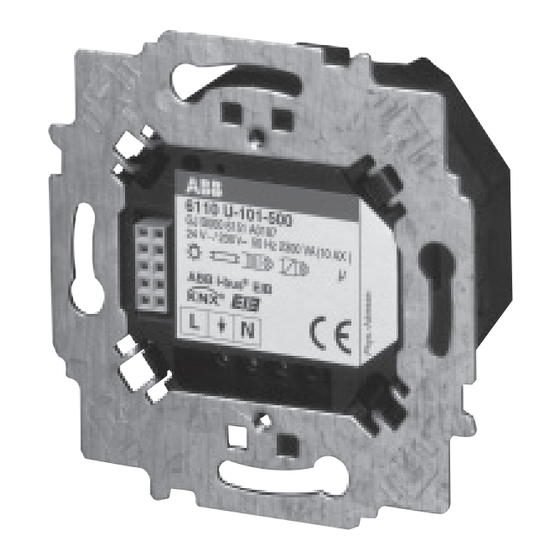

SA/U 1.2
Schaltaktor/-sensor 1fach,10 A, UP
SA/U 1.2, GJ B000 6151 A0187
Der Schaltaktor/-sensor ist für die
Montage in einer 60 mm Unterputz-
Dose nach DIN 49 073 vorgesehen.
Das Gerät besitzt ein Relais, das über
den EIB gesteuert wird. Er ermöglicht
das Schalten von elektrischen Ver-
brauchern (z.B. Beleuchtungen).
– EIB
– 1 potentialfreier Kontakt
– Schaltspannung
– Schaltvermögen
– EIB
– Anwendungsmodul
– Laststromkreis
– LED und Taste
– IP 20, EN 60 529
mit aufgesetztem Anwendungsmodul
– Betrieb
– Lagerung
– Transport
– UP-Gerät
– Kunststoffgehäuse, schwarz
– in UP-Dose 60 mm
Schraubbefestigung mittels Tragring
– Einsatz
– Tragring
– 0,08 kg
– EIB-zertifiziert
– gemäß EMV Richtlinie und
Niederspannungsrichtlinie
Seite 1 von 74
SAU_12_TD_DE_V1-1
2CDC 505 031 D0101
Zur Vorort-Bedienung können unter-
schiedliche Anwendungsmodule (z. B.
Tastsensoren, Bewegungsmelder, IR-
Schnittstelle) aufgesetzt werden.
Je nach Anwendungsprogramm kön-
nen auch Telegramme an andere EIB-
Geräte gesendet werden.
24 VDC, erfolgt über die Buslinie
230 V AC, 50 Hz
10 Ax, cos ϕ = 0,6
Stifte für Busanschlussklemme
10polige Buchsenleiste
Schraubklemmen
Anschlussquerschnitt 1 ... 2,5 mm
zur Vergabe der
physikalischen Adresse
– 5 °C ... 45 °C
– 25 °C ... 55 °C
– 25 °C ... 70 °C
48 x 44 x 35 mm (H x B x T)
71 x 71 mm
SA/U 1.2
5
2
