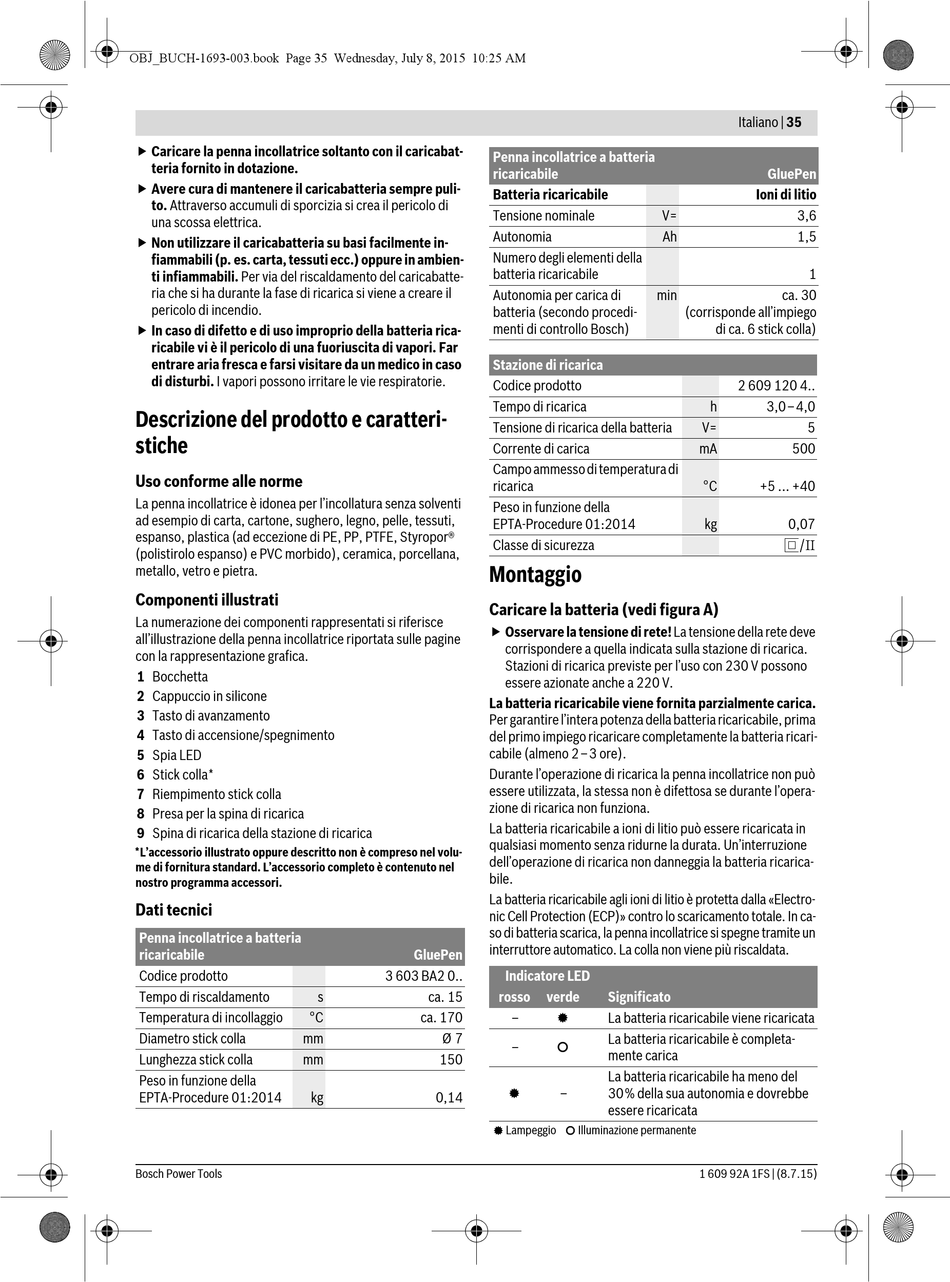

 Caricare la penna incollatrice soltanto con il caricabat-
teria fornito in dotazione.
 Avere cura di mantenere il caricabatteria sempre puli-
to. Attraverso accumuli di sporcizia si crea il pericolo di
una scossa elettrica.
 Non utilizzare il caricabatteria su basi facilmente in-
fiammabili (p. es. carta, tessuti ecc.) oppure in ambien-
ti infiammabili. Per via del riscaldamento del caricabatte-
ria che si ha durante la fase di ricarica si viene a creare il
pericolo di incendio.
 In caso di difetto e di uso improprio della batteria rica-
ricabile vi è il pericolo di una fuoriuscita di vapori. Far
entrare aria fresca e farsi visitare da un medico in caso
di disturbi. I vapori possono irritare le vie respiratorie.
Descrizione del prodotto e caratteri-
stiche
Uso conforme alle norme
La penna incollatrice è idonea per l'incollatura senza solventi
ad esempio di carta, cartone, sughero, legno, pelle, tessuti,
espanso, plastica (ad eccezione di PE, PP, PTFE, Styropor®
(polistirolo espanso) e PVC morbido), ceramica, porcellana,
metallo, vetro e pietra.

Componenti illustrati

La numerazione dei componenti rappresentati si riferisce
all'illustrazione della penna incollatrice riportata sulle pagine
con la rappresentazione grafica.
1 Bocchetta
2 Cappuccio in silicone
3 Tasto di avanzamento
4 Tasto di accensione/spegnimento
5 Spia LED
6 Stick colla*
7 Riempimento stick colla
8 Presa per la spina di ricarica
9 Spina di ricarica della stazione di ricarica
*L'accessorio illustrato oppure descritto non è compreso nel volu-
me di fornitura standard. L'accessorio completo è contenuto nel
nostro programma accessori.

Dati tecnici

Penna incollatrice a batteria
ricaricabile
Codice prodotto
Tempo di riscaldamento
Temperatura di incollaggio
Diametro stick colla mm
Lunghezza stick colla mm
Peso in funzione della
EPTA-Procedure 01:2014
Bosch Power Tools
Montaggio
Caricare la batteria (vedi figura A)
 Osservare la tensione di rete! La tensione della rete deve
La batteria ricaricabile viene fornita parzialmente carica.
Per garantire l'intera potenza della batteria ricaricabile, prima
del primo impiego ricaricare completamente la batteria ricari-
cabile (almeno 2–3 ore).
Durante l'operazione di ricarica la penna incollatrice non può
essere utilizzata, la stessa non è difettosa se durante l'opera-
zione di ricarica non funziona.
La batteria ricaricabile a ioni di litio può essere ricaricata in
qualsiasi momento senza ridurne la durata. Un'interruzione
dell'operazione di ricarica non danneggia la batteria ricarica-
bile.
La batteria ricaricabile agli ioni di litio è protetta dalla «Electro-
nic Cell Protection (ECP)» contro lo scaricamento totale. In ca-
so di batteria scarica, la penna incollatrice si spegne tramite un
interruttore automatico. La colla non viene più riscaldata.
GluePen
3 603 BA2 0..
s ca. 15
°C ca. 170
Ø 7
150
kg 0,14
Penna incollatrice a batteria
ricaricabile
Batteria ricaricabile
Tensione nominale V=
Autonomia Ah
Numero degli elementi della
batteria ricaricabile
Autonomia per carica di min
batteria (secondo procedi-
menti di controllo Bosch)
Stazione di ricarica
Codice prodotto
Tempo di ricarica
Tensione di ricarica della batteria
Corrente di carica
Campo ammesso di temperatura di
ricarica
Peso in funzione della
EPTA-Procedure 01:2014
Classe di sicurezza
corrispondere a quella indicata sulla stazione di ricarica.
Stazioni di ricarica previste per l'uso con 230 V possono
essere azionate anche a 220 V.
Indicatore LED
rosso verde Significato

– La batteria ricaricabile viene ricaricata
La batteria ricaricabile è completa-

–
mente carica
La batteria ricaricabile ha meno del

– 30% della sua autonomia e dovrebbe
essere ricaricata
 Lampeggio  Illuminazione permanente
Italiano | 35
GluePen
Ioni di litio
3,6
1,5
1
ca. 30
(corrisponde all'impiego
di ca. 6 stick colla)
2 609 120 4..
h 3,0–4,0
V= 5
mA 500
°C +5 ... +40
kg 0,07
/II
