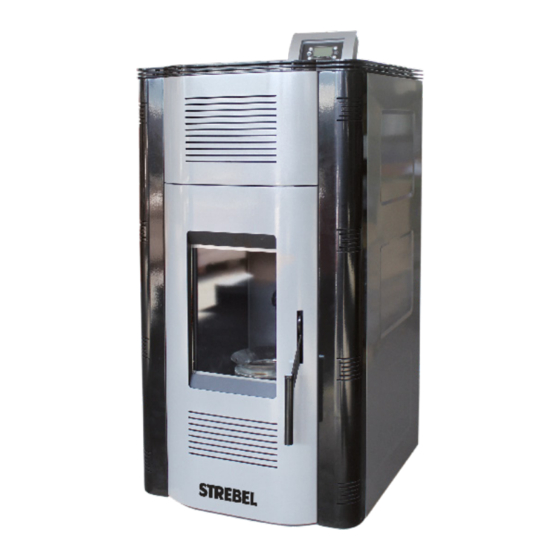

- Seite 1 Zimmerpelletkessel Ökotec 25 Varan 1.14, 1.20 Aufstellungs- und Aufstellungs- und Bedienungsanleitung Bedienungsanleitung Produktinformation Produktinformation...
-
Seite 3: Sicherheitshinweise
Varan 1.14, 1.20 Sicherheitshinweise Sicherheitshinweise Die Benutzung des Kessels ist für Kinder und Personen mit ein- geschränkten sensorischen/motorischen Fähigkeiten ohne Be- gleitung nicht zulässig. Achten Sie besonders darauf, dass Kinder nicht direkt mit dem Gerät in Kontakt kommen oder darauf herum- Diese Bedienungsanleitung klettern. - Seite 4 Sicherheitshinweise Ersatzteile Entzündbarkeit von Baustoffen Als Austrausch von defekten Bauteilen dürfen nur Original-Ersatz- A … nicht Asbest, Stein, Baustein, Wandkeramikplatten, teile von STREBEL verwendet werden. entzüdlich Terrakotta, Mörtel Zementglasur (ohne organi- sche Zutaten) Zulässiger Brennstoff B … schwer Gips- und Kartonplatten, Glasfasern entzündlich...
-
Seite 5: Inhaltsverzeichnis
11 Entsorgung des Kessels ......................... 32 1 Kesselmerkmale 1.1 Allgemeines Der STREBEL Varan ist ein Pelletskessel für wasserführende Zentralheizungssysteme mit Heizkörpern und/oder Fußboden- heizung, der für die Aufstellung im Wohnraum bestimmt ist. Im Betrieb wird Wärme sowohl direkt an die Umgebung über die Kesselkörperoberfläche als auch über den Vorlaufanschluss in das... -
Seite 6: Technische Daten
Varan 1.14, 1.20 Technische Daten 2 Technische Daten Zimmerpelletskessel Varan 1.14 Varan 1.20 Nennwärmeleistung 11,9 Nennwärmeleistung ins Heizsystem 10,45 18,7 Nennwärmeleistung in den Aufstellungsraum 1,45 Höhe Boden – Mitte Rauchrohr Rauchrohranschluss Zugbedarf Wirkungsgrad Pellets >91 >91 Fassungsvermögen Behälter kg/Liter 45/75... - Seite 7 Die Asche wird in einen feuerfesten Behäl- ter ausgeklopft. Danach die Schale wieder einsetzen. Varan 1.14, 1.20 Technische Daten Abmessungen und Anschlüsse 2.1 Dimensionen Varan 1.14 Varan 1.20 Varan 2. Füllhahn Füllhahn Frischluft Frischluft Rauchrohr Rauchrohr Rauchrohr 2.2 Empfohlene Abstände bzw. Mindestfreiraum für Service- und Wartungsarbeiten Bei der Aufstellung sollen folgende Details berücksichtigt werden:...
-
Seite 8: Brennstoff
Varan 1.14, 1.20 Brennstoff 3 Brennstoff 3.1 Erforderliche Pelletsqualität Der Kessel ist ausschließlich für die Verbrennung von Holzpellets konstruiert. Der Einsatz anderer Brennstoffe ist nicht zulässig. Verbrennen Sie keinesfalls nicht-pelletiertes Holz, Papiermüll, Öl, Kunststoff oder andere Stoffe in diesem Heiz- kessel. -
Seite 9: Aufbau
Varan 1.14, 1.20 Aufbau 4. Aufbau 4.1 Kesselbestandteile Abgasventilator Getriebemotor Regelung Pelletsbehälter Abdeckung Reinigungs- klappe Wärmetauscher Ausdehnungsgefäß (10 Liter) mit Turbolatoren Regelungsprozessor Türe mit Spezial- glasfenster Brennkammer Aschebehälter Förderschnecke Abgasweg Zündeinheit Umwälzpumpe Druckwächter Modelländerungen vorbehalten. Maße unverbindlich! -
Seite 10: Elektrisches Schema
Varan 1.14, 1.20 Aufbau 4.2 Elektrisches Schema Die im Anschlussschema gestrichelten (unterbrochenen) Linien sind Leiter, die die Fachperson bei der Kesselinstallation mit der Regelung verbinden muss. Anschlüsse von zusätzlichen Geräten werden über zwei Steckverbinder, die sich auf der Rückseite des Kessels befinden, durchgeführt. Die Steckverbinder sind 3- bzw. - Seite 11 Ausdehnungsgefäß 10 Liter (im Kessel integriert) Heizkörper, Fußbodenheizung (über Temperaturbegrenzung) Thermisches Ventil (mind. 55°C) Achten Sie bei der hydraulischen Installation auf regionale Vorschriften. STREBEL übernimmt keine Verantwortung für Schäden, die durch eine fehlerhafte Installation des Kessels verursacht wurden. Modelländerungen vorbehalten.
-
Seite 12: Installation
Varan 1.14, 1.20 Installation 5 Installation 5.1 Allgemeine Warnhinweise Bei Aufstellung, Installation, Betrieb sowie Entsorgung des Kes- sels sind regionale Richtlinien und Vorschriften einzuhalten. Der Kessel muss von einer fachkundigen Person installiert werden. Wasserdruckschalter Dieser Heizkessel ist für den Betrieb in wasserführende Zentral- heizungs-Installationen von einem Betriebsdruck bis 2,5 bar und maximaler Heizwassertemperatur von 90°C ausgelegt. - Seite 13 Montage von Rauchrohren und Frischluftzufuhr: Die Luftzufuhr für die Verbrennung muss von außerhalb des Der STREBEL Varan verfügt über einen Abgas- und einen Gebäudes gewährleistet sein. Dafür ist ein Rohr aus schwar- Frischluftanschluss an der Rückseite. zem oder Inox-Stahl zu benutzen. Der erlaubte Mindestdurch- Verwenden Sie ausschließlich zertifizierte, rostfreie Rohre...
- Seite 14 Es ist nicht erlaubt, die Ventilationsöffnungen als Kamin zu benutzen. Die Kaminmündung muss mit einer Abdeckung vor der Witte rung geschützt werden. Der Abstand von Deckel bis zum Kamin beträgt 200 mm. Situation 1 Kaminanschluss Varan 1.14 Anschluss Frischluftzufuhr Abgasanschluss Modelländerungen vorbehalten. Maße unverbindlich!
- Seite 15 Varan 1.14, 1.20 Installation Situation 1 Kaminanschluss Varan 1.20 Anschluss Frischluftzufuhr Abgasanschluss Modelländerungen vorbehalten. Maße unverbindlich!
- Seite 16 WARNUNG: Nichteinhaltung dieser Bestimmungen kann zu Betriebsproblemen und Gefährdung der Gesundheit führen. Die größte Gefahr sind in diesem Fall Verbrennungsgase. Wird der Abgasanschluss und die Frischluftzufuhr nicht nach Anleitung bzw. lokalen Vorschriften ausgeführt, übernimmt STREBEL keine Verantwortung für entstandene Schäden. Kondensatsammler T-Stück Rauchrohr Knie 90°...
-
Seite 17: Empfohlene Kaminhöhe
Varan 1.14, 1.20 Installation Empfohlene Kaminhöhe 0 bis 1,5 m 1,5 bis 3 m über 3 m Modelländerungen vorbehalten. Maße unverbindlich! -
Seite 18: Kesselregelung
Varan 1.14, 1.20 Kesselregelung 6 Kesselregelung Die Betriebsparameter, die dem Betreiber zur Verfügung stehen, sind auf der Anzeige lesbar. Weitere Parameter, die den Betrieb beein- flussen, sind Fachpersonen vorbehalten und dürfen nicht grundlos verändert werden. Bedienfeld mit Tasten und Display... - Seite 19 Varan 1.14, 1.20 Kesselregelung Schema des Bedienfeldes mit Funktions-Anzeigepunkten (L1 bis L12) Funktionen Beschreibung Anzeigepunkt Elektrische Zündung Punkt an: Die Zündung ist aktiv. Förderschnecke Punkt an: Der Motor der Förderschnecke ist aktiv. Die Schecke befördert Pellets in den Brennraum. Umwälzpumpe Punkt an: Die Umwälzpumpe läuft.
-
Seite 20: Aufrufen Des Menüs
Varan 1.14, 1.20 Kesselregelung 6.2 Aufrufen des Menüs Durch Gedrückthalten der Taste P3 (SET) gelangen Sie ins Menü des Kessels. Wählen Sie mit den Pfeiltasten einen Menüpunkt aus und bestätigen Sie die Auswahl mit P3 (SET). Menüpunkt Beschreibung Combustion Power (Verbrennungsleistung) Einstellen der gewünschten Verbrennungsleistung: AUTO, P1, P2 oder P3... -
Seite 21: Verbrennungsleistung Ändern
Varan 1.14, 1.20 Kesselregelung 6.4 Verbrennungsleistung ändern 6.9.1 „Modality“-Untermenü Hier können Sie zwischen „Modality“ und „Program“ aus Parameter Beschreibung wählen. Bestätigen Sie die Auswahl mit P3 (SET). Betrieb mit Leistungsstufe 3 „Modality“ lässt Sie zwischen folgenden Optionen wählen: „Daily“ (Tages-), „Weekly“(Wochen-), „Weekend“... -
Seite 22: Zeit Und Datum
Varan 1.14, 1.20 Kesselregelung Beispiele für eingestellte Heizzeiten im„Program“-Untermenü 8.2.8 Combustion Recipe Menu Menu to select the Combustion Recipe. The maximum value is the number of recipes visible to the user. This value can be set in System Menu Default Settings (parameter P04). If the parameter = 1 the Menu isn’t visible. -
Seite 23: Startmenge Erstbeladung
(the per cent value is set in the Step Calibration Menu of System Menu). The calibration’s effect is valid only in Run Mode and in Modulation for the current recipe. Varan 1.14, 1.20 Kesselregelung 8.2.12 Load Menu... -
Seite 24: System-Menü
Varan 1.14, 1.20 Kesselregelung 6.17 System-Menü In diesem Untermenü sind Systemeinstellungen möglich, die einer Fachkraft vorbehlten sind. Aus diesem Grund ist das Untermenü pass- wortgeschützt. Das Passwort lautet ab Werk 2111. Um das Passwort einzugeben, bestätigen Sie zuerst die Auswahl „System Menu“ mit P3 (SET). Nun können Sie mit P4 (^) bzw. P6 (v) die angezeigte Ziffer verringern bzw. -
Seite 25: Parameterbeschreibung
Varan 1.14, 1.20 Kesselregelung Thermostat-Menü Parameter Empfohlen Beschreibung Th01 55 – 65 Der Kessel schaltet sich bei Unterschreiten der eingestellten Abgastemperatur aus. Th02 45 – 50 Bei der eingestellten Abgastemperatur schaltet sich die Zündung aus. TH06 46 – 51 Bei der eingestellten Abgastemperatur geht der Kessel von der Zündungs- in die Stabilisationsphase. -
Seite 26: Betriebsphasen
Varan 1.14, 1.20 Betriebsphasen 7 Betriebsphasen 7.1 Start 7.1.1 Behälter mit Pellets füllen Öffnen Sie die Füllklappe auf der Kesseloberseite und füllen Sie den Tank mit Pellets. Füllen Sie nur so viel ein, dass sich der Deckel schließen lässt. Geöffnete Füllklappe 7.1.2 Einschalten... -
Seite 27: Pelletszubringung Einleiten
Varan 1.14, 1.20 Betriebsphasen 7.1.3 Pelletszubringung einleiten Das Dosiersystem einschalten, um eine Startmenge an Pellets in die Verbrennungstasse einzuleiten. Dieser Vorgang kann nur ange- wendet werden, wenn das Display der Regelung auf der Grundanzeige „OFF“ anzeigt. Drücken Sie die Taste P3 (SET);... -
Seite 28: Wartung
Varan 1.14, 1.20 Wartung 8 Wartung 8.3 Tägliche Reinigung Durch den laufenden Betrieb sammelt sich Pelletsasche im Brenn- raum. Um einen problemlosen Betrieb aufrecht zu erhalten, sollte 8.1 Besondere Hinweise der Brennraum täglich von der Asche befreit werden. Bei durch-... -
Seite 29: Zur Reinigung Entnehmbare Teile
Varan 1.14, 1.20 Wartung Zur Reinigung entnehmbare Teile Brennraumschale Varan 1.14 Ascheplatte mit Flügelmuttern Varan 1.20 Brennraumschale Ascheplatte mit Flügelmuttern... -
Seite 30: Mögliche Betriebsstörungen
Varan 1.14, 1.20 Mögliche Betriebsstörungen 9 Mögliche Betriebsstörungen Die Kesselregelung kann verschiedene Fehlermeldungen am Display anzeigen: Er01 Fehler – Überspannung (auch bei Betriebsstillstand) Er02 Fehler – Überspannung (bei Gebläsebetrieb) Er03 Fehler – Rauchgastemperatur zu niedrig; Kessel stellt den Betrieb ein Er04 Fehler –... - Seite 31 Varan 1.14, 1.20 Mögliche Betriebsstörungen und die Abgastemperatur sinkt. Der Kessel geht in die Ausbrandphase („Extinguishing“). Lösung: Verringern Sie die Zeitspanne unter Parameter t04 (Stabilisationsphase) schrittweise um wenige Sekunden. Beachten Sie auch den vorhergehenden Punkt: Der Kessel ist mit einem Raumthermostat verbunden, aber leitet die Zündphase nicht ein.
-
Seite 32: Erstinbetriebnahme
11 Entsorgung des Kessels Die Erstinbetriebnahme des Heizkessels Varan darf nur vom Fach- 11.1 Demontage personal der Firma STREBEL oder von einem sachkundigen Instal- lateur vorgenommen werden. Die Heizkesseldemontage darf nur vom Fachpersonal vorgenom- Die unsachgemäße Durchführung der Erstinbetriebnahme kann men werden. -
Seite 33: Raum Für Notizen
Varan 1.14, 1.20 Raum für Notizen Modelländerungen vorbehalten. Maße unverbindlich! - Seite 34 Varan 1.14, 1.20 Raum für Notizen Modelländerungen vorbehalten. Maße unverbindlich!
- Seite 35 Varan 1.14, 1.20 Raum für Notizen Modelländerungen vorbehalten. Maße unverbindlich!
- Seite 36 Strebelwerk GmbH A - 2700 Wiener Neustadt, Wiener Straße 118 Telefon +43 (0)2622 235 55-0 +43 (0)2622 253 46 verkauf@strebel.at www.strebel.at NAK, 0117...
