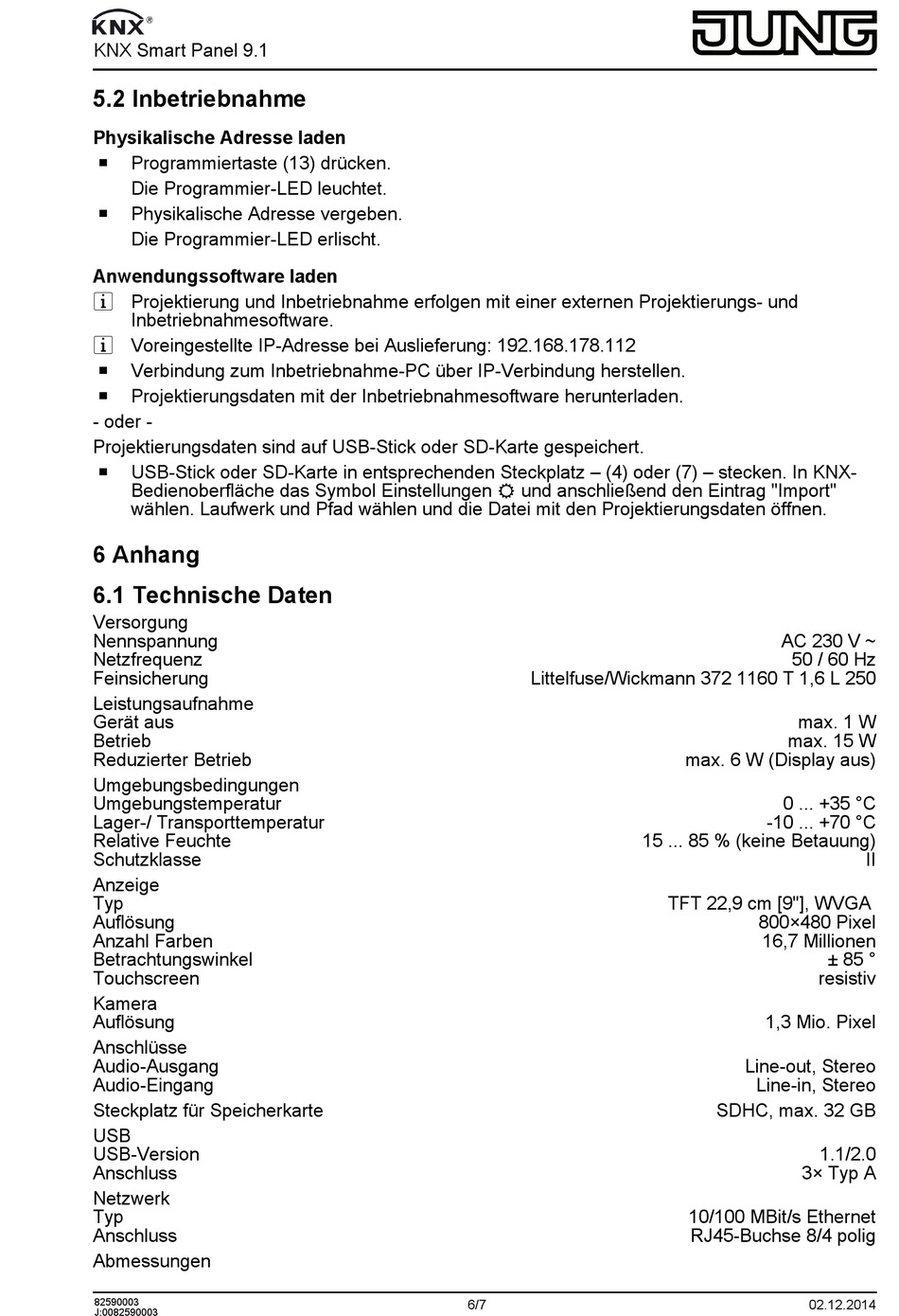

KNX Smart Panel 9.1
5.2 Inbetriebnahme
Physikalische Adresse laden
o
Programmiertaste (13) drücken.
Die Programmier-LED leuchtet.
o
Physikalische Adresse vergeben.
Die Programmier-LED erlischt.
Anwendungssoftware laden
i Projektierung und Inbetriebnahme erfolgen mit einer externen Projektierungs- und
Inbetriebnahmesoftware.
i Voreingestellte IP-Adresse bei Auslieferung: 192.168.178.112
o
Verbindung zum Inbetriebnahme-PC über IP-Verbindung herstellen.
o
Projektierungsdaten mit der Inbetriebnahmesoftware herunterladen.
- oder -
Projektierungsdaten sind auf USB-Stick oder SD-Karte gespeichert.
o
USB-Stick oder SD-Karte in entsprechenden Steckplatz – (4) oder (7) – stecken. In KNX-
Bedienoberfläche das Symbol Einstellungen ' und anschließend den Eintrag "Import"
wählen. Laufwerk und Pfad wählen und die Datei mit den Projektierungsdaten öffnen.
6 Anhang
6.1 Technische Daten
Versorgung
Nennspannung
Netzfrequenz
Feinsicherung
Leistungsaufnahme
Gerät aus
Betrieb
Reduzierter Betrieb
Umgebungsbedingungen
Umgebungstemperatur
Lager-/ Transporttemperatur
Relative Feuchte
Schutzklasse
Anzeige
Typ
Auflösung
Anzahl Farben
Betrachtungswinkel
Touchscreen
Kamera
Auflösung
Anschlüsse
Audio-Ausgang
Audio-Eingang
Steckplatz für Speicherkarte
USB
USB-Version
Anschluss
Netzwerk
Typ
Anschluss
Abmessungen
82590003
J:0082590003
Littelfuse/Wickmann 372 1160 T 1,6 L 250
6/7
AC 230 V ~
50 / 60 Hz
max. 1 W
max. 15 W
max. 6 W (Display aus)
0 ... +35 °C
-10 ... +70 °C
15 ... 85 % (keine Betauung)
TFT 22,9 cm [9"], WVGA
800×480 Pixel
16,7 Millionen
1,3 Mio. Pixel
Line-out, Stereo
Line-in, Stereo
SDHC, max. 32 GB
3× Typ A
10/100 MBit/s Ethernet
RJ45-Buchse 8/4 polig
02.12.2014
II
± 85 °
resistiv
1.1/2.0
