KNX Smart Panel 9.1

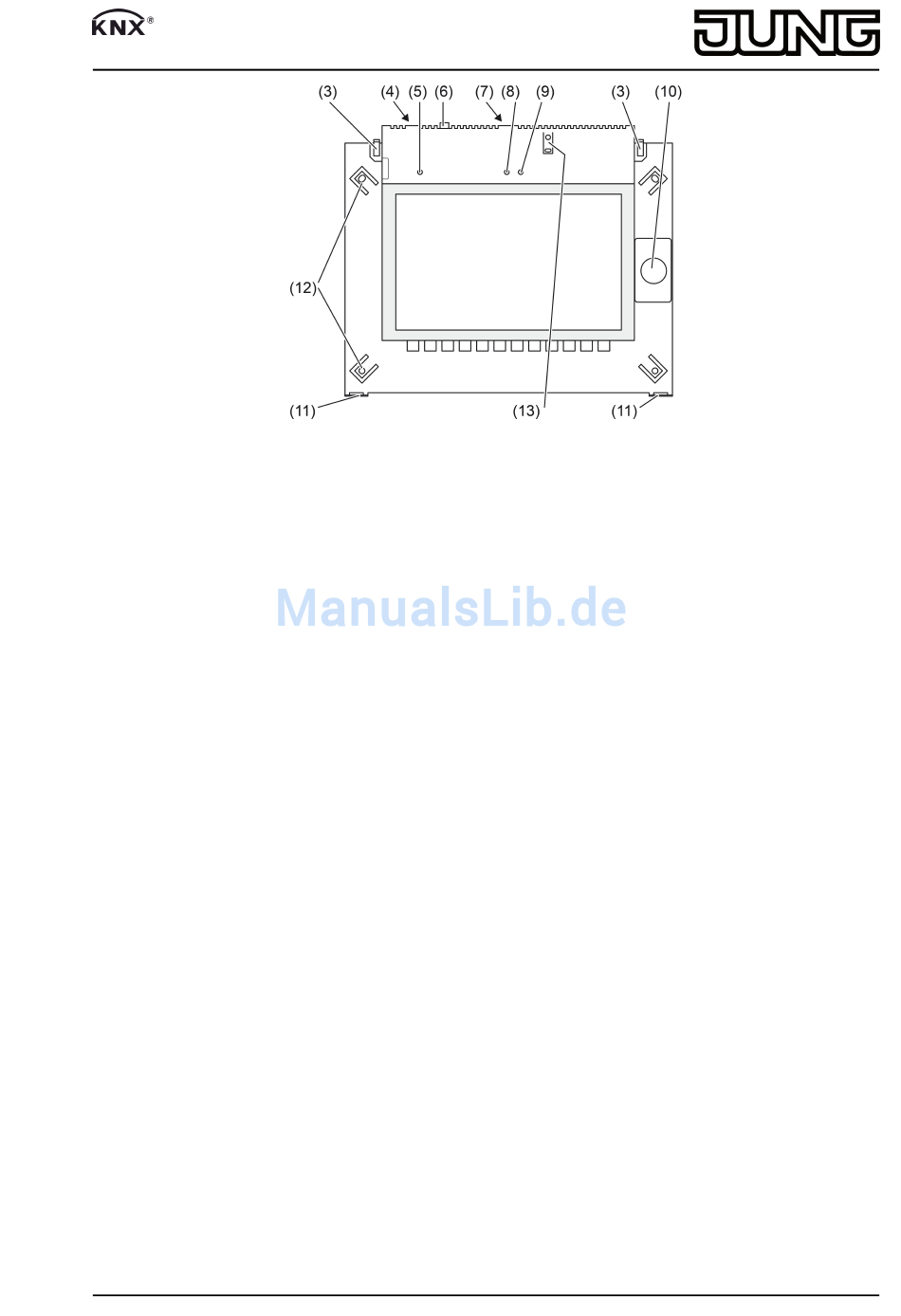

(1) Designrahmen
(2) Touchscreen-Oberfläche
(3) Rasten für Designrahmen
(4) USB-Anschluss
(5) Internes Mikrofon
(6) Ein-/Aus-Taster
(7) Steckplatz für SD-Speicherkarte
(8) Interne Kamera
(9) Betriebsanzeige Kamera
(10) Interner Lautsprecher
(11) Fassungen für Designrahmen
(12) 4 Laschen für Wandbefestigung
(13) Programmier-Taste und -LED
3 Funktion
Systeminformation
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer externen
Projektierungssoftware. Die Software sowie die technischen Beschreibungen finden Sie stets
aktuell auf unserer Internet-Seite.
Bestimmungsgemäßer Gebrauch
-
Bedienen und Visualisieren von Anlagenzuständen in der Gebäudeautomation
-
Anzeigen von Informationsdiensten
-
Unterputz-Montage im Innenbereich
Produkteigenschaften
-
Beleuchteter TFT-Grafik-Farbbildschirm, 800×480 Pixel, 16,7 Millionen Farben
-
Touchscreen
-
Integrierte Kamera
-
Integrierter Lautsprecher
-
Integriertes Mikrophon
-
KNX-Schnittstelle
-
Schnittstellen – von vorne zugänglich: 1x USB, 1x SD-Speicherkarte
82590003
J:0082590003
Bild 2: Frontansicht ohne Rahmen
