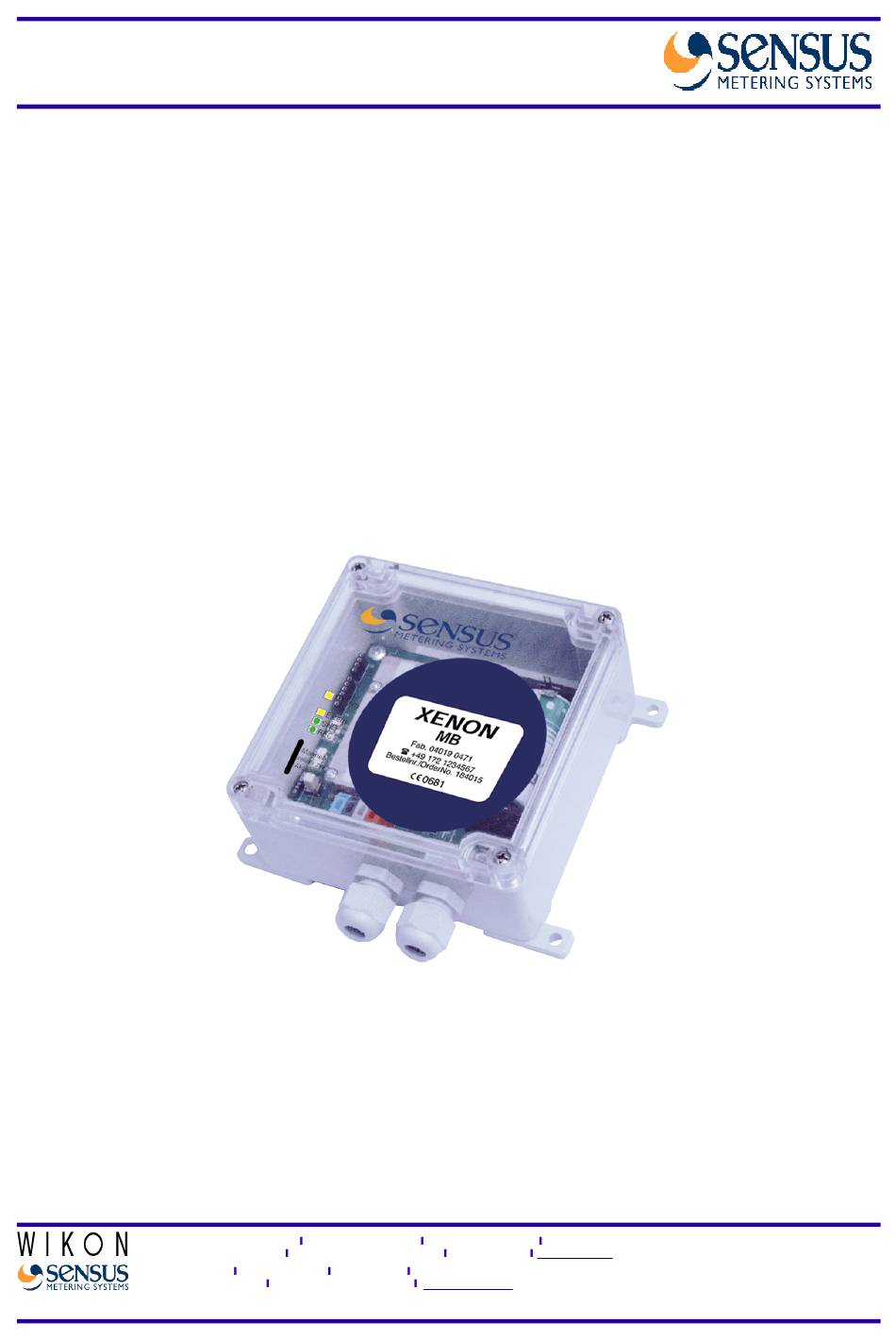

Handbuch
XENON
mit:
MiniBus oder Impulszähler
➔
integriertem GSM-Dualbandmodem
➔
integrierter Antenne
➔
Batteriebetrieb
➔
Kommunikationstechnik GmbH Luxemburger Str. 1-3 67657 Kaiserslautern Germany
Tel.: +49 (0) 631-205777-0 Fax: +49 (0) 631-205777-99 info@wikon.de
Metering Systems Meineckestrasse 0880 Laatzen Germany
Tel.: +49 (0) 5102-74-0
XENON-Sensus-Handbuch-V1-7 / 2007-07-20
Fax: +49 (0) 5102-74-341
www.sensus.com
www.wikon.de
1/14
Werbung
Verwandte Anleitungen für Sensus XENON
Inhaltszusammenfassung für Sensus XENON
- Seite 1 ➔ Batteriebetrieb ➔ Kommunikationstechnik GmbH Luxemburger Str. 1-3 67657 Kaiserslautern Germany Tel.: +49 (0) 631-205777-0 Fax: +49 (0) 631-205777-99 info@wikon.de www.wikon.de Metering Systems Meineckestrasse 0880 Laatzen Germany Tel.: +49 (0) 5102-74-0 Fax: +49 (0) 5102-74-341 www.sensus.com 1/14 XENON-Sensus-Handbuch-V1-7 / 2007-07-20...
- Seite 2 3.3 Meldekontakt....................... 5 3.4 Spannungsversorgung....................6 3.5 Antenne........................6 3.6 SIM-Karte........................6 4 Inbetriebnahme........................7 4.1 Verkabelung vornehmen/prüfen.................7 4.2 Aktivierung........................7 4.3 Zählerstand (Nur für XENON-zz und XENON-zm).............7 4.4 Installationskontrolle....................7 4.5 GSM-Pegelkontrolle....................7 4.6 Befestigen des Gehäuses..................7 5 Bedienung..........................8 5.1 Status abfragen......................8 5.2 Konfiguration abfragen....................8 5.3 Zurücksetzen der Fehlerzähler ..................8...
- Seite 3 Routinerufzeitpunkt zum WIKON-Datacenter „WatchMyHome“ übertragen. Bei der Variante mit Impulseingängen werden die einzelnen Impulse gezählt und der aktu- elle Stand zu jeder vollen Stunde im XENON gespeichert. Diese Werte werden wie bei der MiniBus-Variante jeden Tag zum eingestellten Routinerufzeitpunkt zum Server übertragen.
- Seite 4 Das XENON wird im sog. „DEMO-Modus“ ausgeliefert. Damit ist jedes Mobiltelefon berechtigt, Änderungen an der Einstellung des Gerätes vorzunehmen. Im XENON können bis zu 6 Telefonnummern hinterlegt werden. Die Telefonnummer 1 ist standardmäßig für den Routineruf zum „WatchMyHome“ Server eingestellt. An diese Tele- fonnummer erfolgen alle spontanen Meldungen (Neustart, Routineruf, Alarm usw.)
- Seite 5 1 Impuls- und 1 Meldekontakt 3.1 MiniBus-Anschluß An den MiniBus können bis zu 2 Verbrauchszähler oder 1 Sensus Verbundzähler ange- schlossen werden, welche das MiniBus Protokoll ausgeben. Damit ist sichergestellt, daß es zu keiner Differenz zwischen dem angezeigten und dem übertragenen Zählerstand kommt.
- Seite 6 3 Funktionalität 3.4 Spannungsversorgung Die Spannungsversorgung des XENON erfolgt über eine interne Lithiumbatterie mit 3,6V. Die Lebensdauer ist abhängig von der Anzahl der Übertragungen. Bei einer täglichen Rou- tinemeldungen ist eine Lebensdauer von bis zu 7 Jahren erreichbar. 3.5 Antenne Im XENON ist eine Dualbandantenne integriert.
- Seite 7 Schließen Sie das Kabel entsprechend der Klemmenbelegung (siehe Beipackzettel) an. 4.2 Aktivierung Zum Einschalten des XENON führen Sie den Magneten an der Seite des Gehäuses vor- bei. Das XENON fragt die angeschlossenen Zähler ab, stellt die interne Uhrzeit und sendet eine "Neustart"-Meldung an die Telefonnummer 1 (LED's beachten, siehe Beipack- zettel).
- Seite 8 Fall, nach Betätigung des Mangetschalters, beim Erreichen des Routinerufzeitpunkt oder einer Zustandsänderung des Meldeeingang. Jeder Befehl, den Sie per SMS an das XENON senden, wird umgehend von diesem be- arbeitet und quittiert, solange sich das Modul im Online-Modus befindet.
- Seite 9 Wird auf Wunsch von WIKON über den Server parametriert. Kommunikationstechnik GmbH Luxemburger Str. 1-3 67657 Kaiserslautern Germany Tel.: +49 (0) 631-205777-0 Fax: +49 (0) 631-205777-99 info@wikon.de www.wikon.de Metering Systems Meineckestrasse 0880 Laatzen Germany Tel.: +49 (0) 5102-74-0 Fax: +49 (0) 5102-74-341 www.sensus.com 9/14 XENON-Sensus-Handbuch-V1-7 / 2007-07-20...
- Seite 10 Routineruf Routineruf erfolgt in regelmäßigen Intervallen Die Anzahl der Meldungen ist bei den Varianten XENON-zz und XENON-zm auf 20 SMS begrenzt. Die aktuelle Anzahl ist im Meldungszähler ersichtlich (S4/20). Der Zähler wird um Mitternacht oder mit dem Befehl „Reset“ zurückgesetzt.
- Seite 11 6 Meldungen 6.3 Konfigurationsmeldung XENON-MB: XENON-zz (-zm): == XENON-zz (-zm) 4.54 == == XENON-MB 5.79c == Demo Demo 1:+491728484176 1:+491728484176 2:+491700000000 2:+491700000000 3:+491700000000 3:+491700000000 4:+491700000000 4:+491700000000 5:+491700000000 5:+491700000000 E:+491728561178 E:+491729697037 R:t 00:20 R:t 00:30 P:00,00 6.4 Magnetschalter/Statustaste XENON-MB: XENON-zz (-zm): - entsprechend „Status“...
- Seite 12 6 Meldungen 6.5 Grenzwertmeldung XENON-MB: XENON-zz ( -zm): == Leakage01 == == Leakage 1 == Fr 09.04.04 00:23:16+01* ID0:00000000001 Do 29.04. 09:35 V0:00000042777m3 ID2:00000010000 Z1:0000066491 L V2:0000000181,3m3 Z2:0000000000 (E2: ein) Batt:03,53V Batt:03,56V Level:96% Level:96% Reset:01,00,01,00 Reset:001,000,000,000 S:06/20 == BrokenPipe02 == == BrokenPipe 1 == Fr 09.04.04 00:23:16+01* ID0:00000000001...
- Seite 13 Sammelstellen zu entsorgen. Herstellererklärung WIKON Kommunikationstechnik GmbH www.wikon.de Beschreibung der Komponente XENON ist ein batteriebetriebenes Gerät zur Datenfernauslesung mittels GSM-SMS-Technologie. Angewandte Normen Der Hersteller erklärt für die genannte Komponente die Übereinstimmung mit folgenden Normen: EMV-Richtlinie: EN61000-4-3 HF-Einstrahlung EN55011 A HF-Abstrahlung EN61000-4-4 Burst auf Datenleitung EN61000-4-6 Einströmung auf Datenleitung...
- Seite 14 Beschreibung Bestellnummer XENON-zz mit 2 Pulseingängen incl. Vertrag SIM-Karte und Dienstleistung von WIKON 184013 XENON-zm mit 1 Puls- und 1 Alarm-Eingang incl. Vertrag SIM-Karte und Dienstleistung von WIKON 184014 XENON-MB mit 2 MiniBuseingängen incl. Vertratg SIM-Karte und Dienstleistung von WIKON 184015 XENON-zz mit 2 Pulseingängen...
