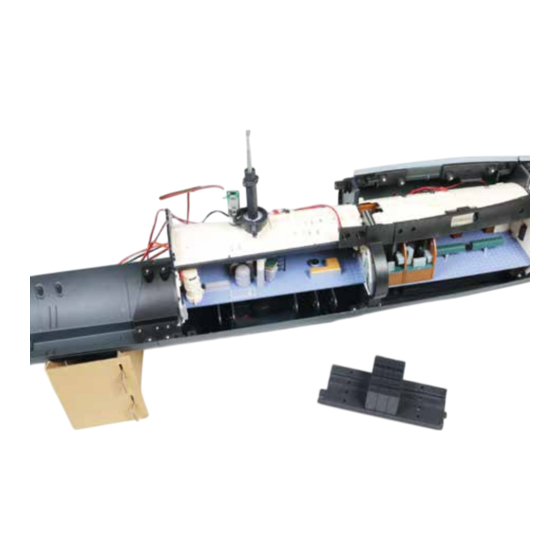

Der achtere Akkuraum (I)
Es beginnen die Arbeiten am achteren Akkuraum, der sich unter dem Unteroffiziersraum befindet. Am Angriffssehrohr
wird ein Dichtungsring angebracht.
Ihre Bauteile im Überblick
Teilenummer
57-1
Installationsschiene achterer Akkuraum
57-2
vier Batteriezellen (linke Hälfte)
57-3
vier Batteriezellen (rechte Hälfte)
57-4
Hälfte vom Dichtungsring des Angriffssehrohrs
57-5
Hälfte vom Dichtungsring des Angriffssehrohrs
57-1
57-3
Name
Schritt-für-Schritt-Bauanleitung
Material
ABS
ABS
ABS
ABS
ABS
3
3
57-2
57-4
57-5
Werbung
Verwandte Anleitungen für Hachette U96
Inhaltszusammenfassung für Hachette U96
- Seite 1 Schritt-für-Schritt-Bauanleitung Der achtere Akkuraum (I) Es beginnen die Arbeiten am achteren Akkuraum, der sich unter dem Unteroffiziersraum befindet. Am Angriffssehrohr wird ein Dichtungsring angebracht. 57-1 57-2 57-4 57-5 57-3 Ihre Bauteile im Überblick Teilenummer Name Material 57-1 Installationsschiene achterer Akkuraum 57-2 vier Batteriezellen (linke Hälfte) 57-3...
- Seite 2 SCHRITT 1 Zusammenbau und Montage der ersten Batteriezellen 57-2/57-3 57-3 57-2 Legen Sie je eine Batteriezellenhälfte 57-2 57-3 auf Ihre Fügen Sie die beiden Batteriezellenhälften zusammen, indem Sie Arbeitsplatte, mit den Innenseiten nach oben. Versehen Sie den den Zapfen von 57-2 in die Aufnahme von 57-3...
- Seite 3 Schritt-für-Schritt-Bauanleitung 57-1 57-2/57-3 57-1 57-2/57-3 Weiter geht es mit der dritten Batteriezelle 57-2/57-3, die neben Die Batteriezellen-Reihe wird komplettiert durch die vierte der zweiten Batteriezelle an der Installationsschiene 57-1 festge- Batteriezelle 57-2/57-3, die in der vordersten Öffnung der Installa- klebt wird, wie angedeutet. tionsschiene 57-1 festgeklebt wird, wie abgebildet.
