Zusatzanleitung - SMARTCON Steuerung mit Frequenzumformer
DS-GERMAN-CSC.V1.2-FU-V1.01-2019.01.07
5.1 Sicherungstausch bei Standardversion CSC FU
C408
C407
Bezeichnung
Position
FL1
Logik
FL2
Logik
C407
Versorgung
C408
Versorgung
C606 f
Anschlussraum Steuersicherung
Für den Zugang zu den innen liegenden Sicherungen (C407 und C408) muss der Gehäuseoberteil abge-
nommen werden. Dazu ist es erforderlich den Anschlussstecker zum Stellantrieb abzunehmen um zu den
unten liegenden Schrauben zu gelangen.
Weiters ist zu beachten, dass zwischen Ober- und Unterteil eine Kabelverbindung besteht, die nicht abgenom-
men werden soll. Für die Arbeiten den Oberteil vorsichtig zur Seite kippen!
Bei Wiedermontage Dichtungen und Dichtflächen überprüfen. Dichtflächen mit säurefreiem Fett (z.B. Vaseline)
leicht einfetten. Deckel aufsetzen und darauf achten, dass keine Kabel eingezwickt werden.
Schrauben gleichmäßig über Kreuz anziehen.
FL1
FL2

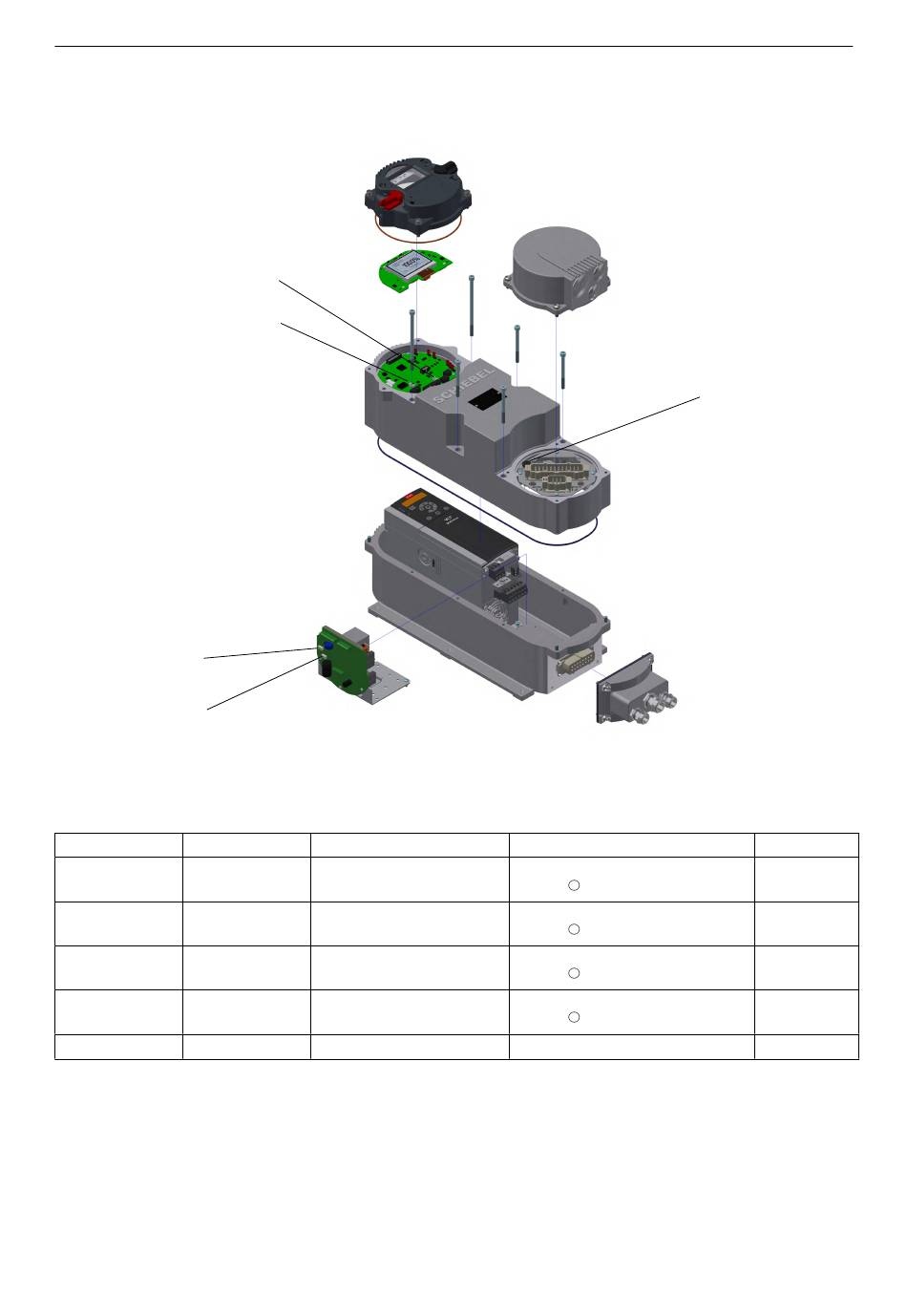

Bild 4: Sicherungen Standardversion
Verwendung
24V Hilfsspannung
Binäre Ausgänge
Absicherung
Versorgung
Absicherung
Heizung
Typ
2
Littelfuse 454 NANO
Slo-Blo
R
träge
2
Littelfuse 454 NANO
R
Slo-Blo
träge
2
Littelfuse 454 NANO
Slo-Blo
R
träge
2
Littelfuse 454 NANO
Slo-Blo
R
träge
Feinsicherung 6,3x32
5 Funktionsstörung
C606 f
Auslösewert
1 AT
4 AT
1 AT
500 mAT
125 mAT
