Zusatzanleitung - SMARTCON Steuerung mit Frequenzumformer
DS-GERMAN-CSC.V1.2-FU-V1.01-2019.01.07
SEC-DS-GERMAN-CSC.V1.2-FU-V1.01-2019.01.07
Zusatzanleitung - SMARTCON Steuerung mit Frequenzumformer
1 Allgemeines
Die Smartcon Steuerung mit Frequenzumformer dient zur Kontrolle und Steuerung eines Stellantriebs und
bildet die Schnittstelle zwischen dem Bediener, dem Leitsystem und dem Stellantrieb.
Diese Ausführung der Steuerung ist ausschließlich in Steuerkassettenausführung zur getrennten Montage
vom Stellantrieb verfügbar.
Zu unterscheiden ist die Standardausführung CSC FU sowie die explosionsgeschützte
Ausführung CSCex FU.
2 Abmessungen, Montage
CSC FU
CSCex FU

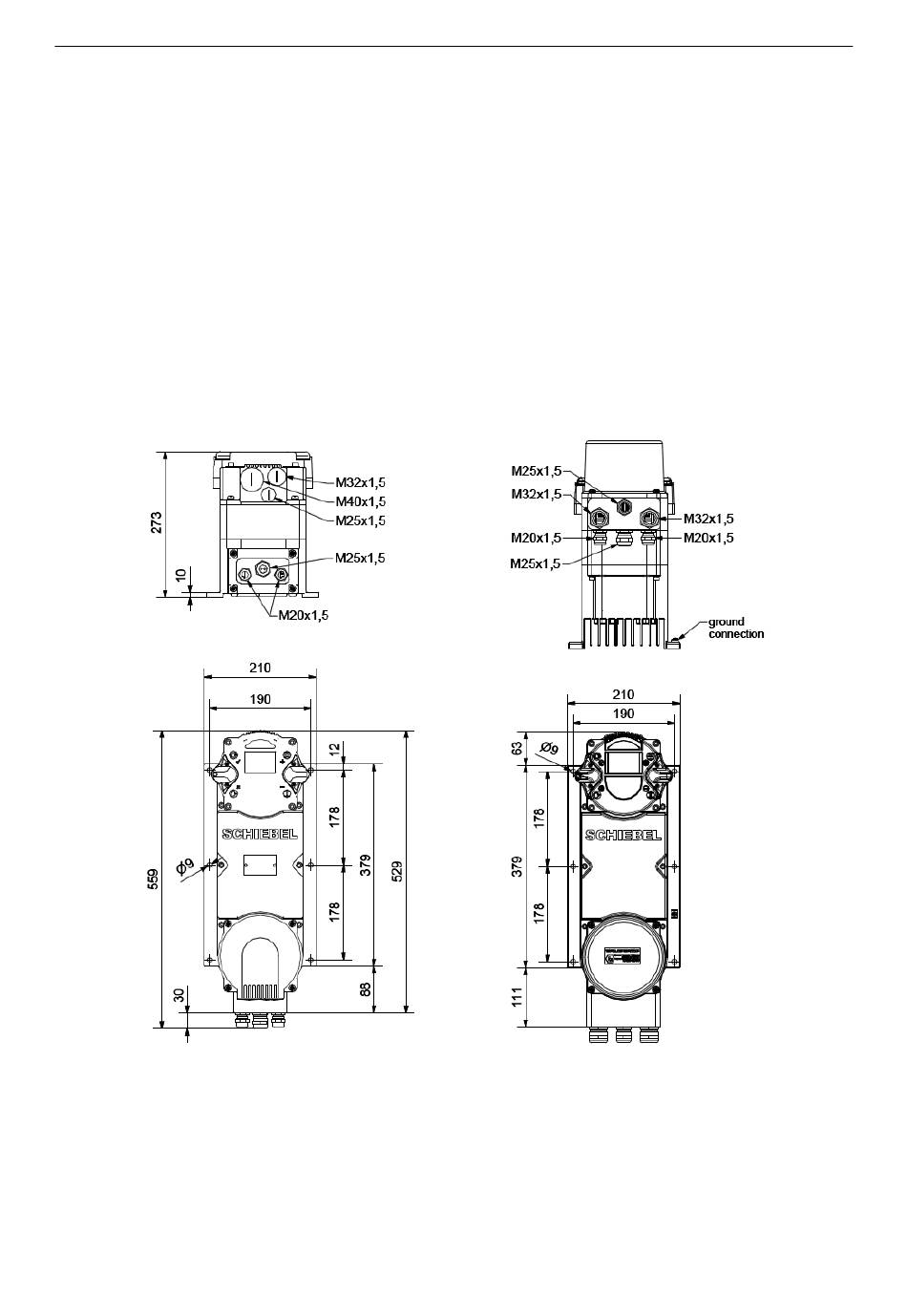

Bild 1: Abmessungen
Die Steuerkassette ist für die Montage an einer ebenen senkrechten Wand vorgesehen wobei auf eine vertikale
Ausrichtung gemäß dem Bild 1 zu achten ist. Für die Montage sind 6 Befestigungspunkte (Bohrungen Ø9mm)
vorhanden wobei zumindest die 4 äußeren zu verwenden sind.
1
Werbung
Verwandte Anleitungen für SCHIEBEL Smartcon CSCex FU
Inhaltszusammenfassung für SCHIEBEL Smartcon CSCex FU
- Seite 1 Zusatzanleitung - SMARTCON Steuerung mit Frequenzumformer DS-GERMAN-CSC.V1.2-FU-V1.01-2019.01.07 SEC-DS-GERMAN-CSC.V1.2-FU-V1.01-2019.01.07 Zusatzanleitung - SMARTCON Steuerung mit Frequenzumformer 1 Allgemeines Die Smartcon Steuerung mit Frequenzumformer dient zur Kontrolle und Steuerung eines Stellantriebs und bildet die Schnittstelle zwischen dem Bediener, dem Leitsystem und dem Stellantrieb. Diese Ausführung der Steuerung ist ausschließlich in Steuerkassettenausführung zur getrennten Montage vom Stellantrieb verfügbar.
- Seite 2 Der Anschluss der elektrischen Leitungen muss entsprechend der Betriebsanleitung für Stellantriebe mit Smartconsteuerung sowie dem gültigen Schaltbild erfolgen. Dieses befindet sich im Melde- bzw. Anschluss- gehäuse. Das Schaltbild kann unter Angabe der Fabrikationsnummer bei SCHIEBEL nachbestellt werden. Die auf dem Typenschild angegebene Schutzart ist nur gewährleistet, wenn geeignete Kabelver- schraubungen verwendet werden, d.h.
- Seite 3 Zusatzanleitung - SMARTCON Steuerung mit Frequenzumformer DS-GERMAN-CSC.V1.2-FU-V1.01-2019.01.07 3 Elektroanschluss Bild 2: Anschluss Standardversion 1. . . Anschlussdeckel Kundenanschluss, 2. . . metrische Verschraubungen (sind bei Auslieferung mit Blindschrauben verschlossen) M40x1,5, 3. . . M32x1,5, 4. . . M25x1,5, 5. . . Anschlussdeckel Verbindung Stellantrieb, 6.
- Seite 4 Zusatzanleitung - SMARTCON Steuerung mit Frequenzumformer 3 Elektroanschluss DS-GERMAN-CSC.V1.2-FU-V1.01-2019.01.07 Bild 3: Anschluss Ex Version 1. . . Anschlussdeckel, 2. . . Anschlussklemmen, 3. . . metrische Verschraubungen für Kundenanschluss (sind bei Auslieferung mit Blindschrauben verschlossen) M25x1,5, 4. . . M32x1,5, 5. . . metrische Ver- schraubungen für Verbindung zum Stellantrieb M25x1,5, 6.
- Seite 5 Zusatzanleitung - SMARTCON Steuerung mit Frequenzumformer DS-GERMAN-CSC.V1.2-FU-V1.01-2019.01.07 4 Einstellung und Parametrierung Weiters ist darauf zu achten das es zu keinen elektrostatischen Entladungen während des Anschlus- ses kommt. Bitte zuerst die Erdungsschraube anschließen. Bei Steuerungen in EX-Ausführung muss sowohl die Außenerdung (Anschlussquerschnitt 4 mm als auch die im Klemmenraum liegende Erdung angeschlossen werden.
- Seite 6 Zusatzanleitung - SMARTCON Steuerung mit Frequenzumformer 5 Funktionsstörung DS-GERMAN-CSC.V1.2-FU-V1.01-2019.01.07 5 Funktionsstörung Liegt eine Funktionsstörung des CSC FU bzw CSCex FU vor, führen Sie bitte folgende Überprüfungen durch: Fehlerbeschreibung Maßnahme Netzspannungsversorgung prüfen. Smartcon vom Netz versorgt: Wenn Spannungsversorgung OK, Sicherung C606f prüfen und Display dunkel ggf.
- Seite 7 Zusatzanleitung - SMARTCON Steuerung mit Frequenzumformer DS-GERMAN-CSC.V1.2-FU-V1.01-2019.01.07 5 Funktionsstörung 5.1 Sicherungstausch bei Standardversion CSC FU C606 f C408 C407 Bild 4: Sicherungen Standardversion Bezeichnung Position Verwendung Auslösewert Littelfuse 454 NANO Logik 24V Hilfsspannung 1 AT Slo-Blo träge Littelfuse 454 NANO Logik Binäre Ausgänge 4 AT...
- Seite 8 Zusatzanleitung - SMARTCON Steuerung mit Frequenzumformer 5 Funktionsstörung DS-GERMAN-CSC.V1.2-FU-V1.01-2019.01.07 5.2 Sicherungstausch bei explosionsgeschützter Version CSCex FU C606 f C408 C407 Bild 5: Sicherungen Ex-Version Achtung: Druckfeste Kapselung! Vor dem Öffnen Gas- und Spannungsfreiheit prüfen. Hinweisschilder am Gerät beachten! Deckel und Gehäuseteile sorgfältig behandeln. Spaltflächen dürfen keine Beschädigungen oder Verunreinigungen aufweisen.
- Seite 9 Zusatzanleitung - SMARTCON Steuerung mit Frequenzumformer DS-GERMAN-CSC.V1.2-FU-V1.01-2019.01.07 5 Funktionsstörung die die Schutzart beeinträchtigen könnten. Speziell die Kabeleinführungen sind auf festen Sitz der Kabel sowie Zustand der Dichtungen zu kontrollieren. Spätestens alle 5 Jahre ist die Dichtung des Anschlussdeckels auf Zustand zu überprüfen. 5.4 Technische Daten Produkt .
