3 Elektroanschluss
1
2
3
4
5
6

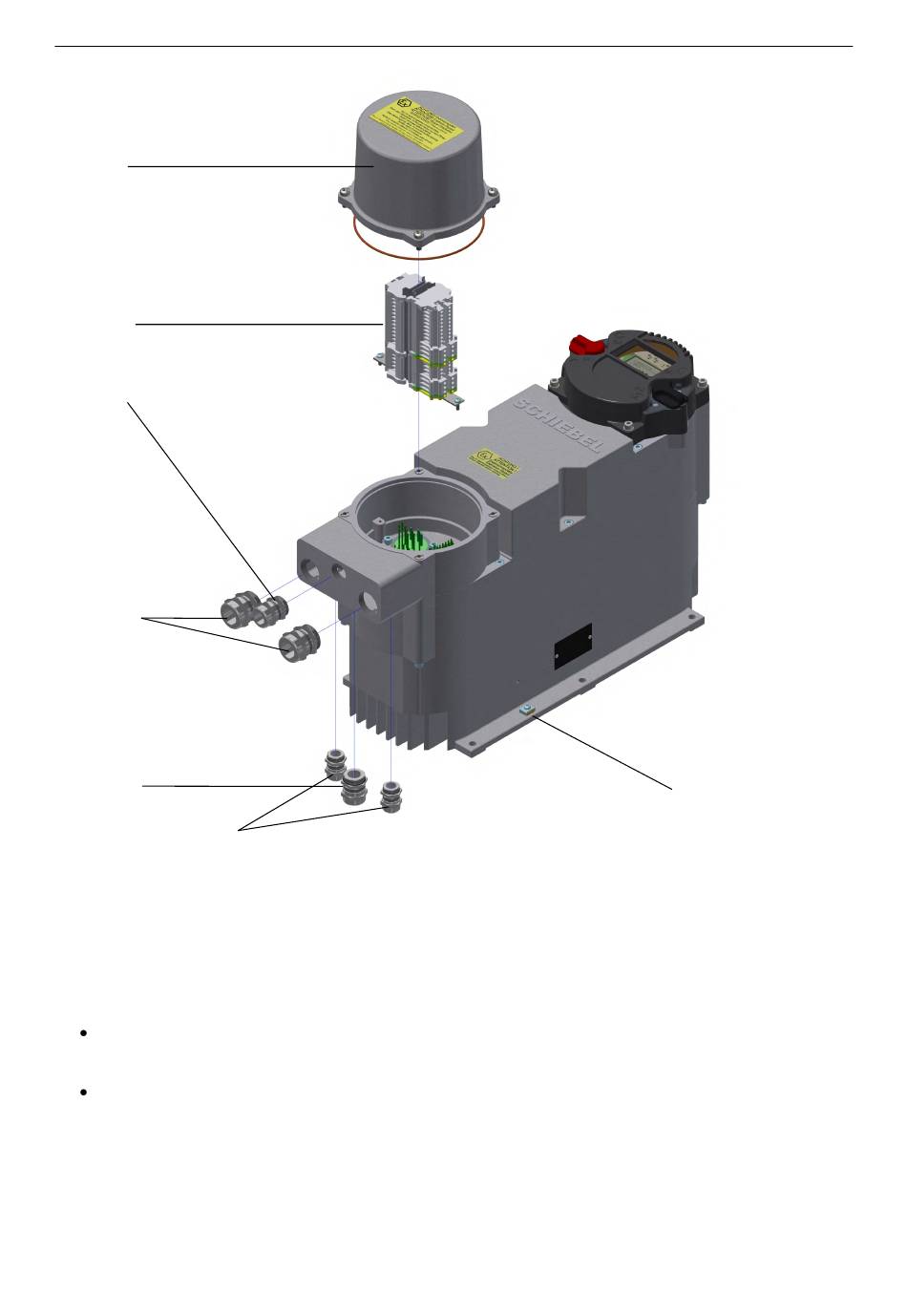

Bild 3: Anschluss Ex Version
1. . . Anschlussdeckel, 2. . . Anschlussklemmen, 3. . . metrische Verschraubungen für Kundenanschluss
(sind bei Auslieferung mit Blindschrauben verschlossen) M25x1,5, 4. . . M32x1,5, 5. . . metrische Ver-
schraubungen für Verbindung zum Stellantrieb M25x1,5, 6. . . M20x1,5, 7. . . Außenerdung
Je nach Bestellung bestehen folgende Anschlussmöglichkeiten:
Bei Standardausführung Anschluss von Steuerleitung und Motor über Stecker (siehe Bild 2) mit Schrau-
banschluss (In=16A): Der maximale Leiterquerschnitt beträgt 2,5mm
Bei explosionsgeschützter Ausführung bzw. auf Bestellung Anschluss der Steuerung über Klemm-
leiste (siehe Bild 3): Der maximale Leiterquerschnitt für die Steuerung beträgt 2,5 mm
Leistungsanschluss 4mm
Auf Bestellung (bzw. falls aufgrund hoher Ströme erforderlich) werden für den Leistungsstrom auch Mo-
torklemmen für einen größeren Querschnitt eingesetzt
4
Zusatzanleitung - SMARTCON Steuerung mit Frequenzumformer
2
DS-GERMAN-CSC.V1.2-FU-V1.01-2019.01.07
7
2
2
und für den
