44
SYSTEM 15
De EG-instellingen kunnen worden afgestemd op het hoofdonderdeel van het geluid, hoewel gemiddelde tot hoge niveaus op T2 (decay), T3 (release) en Esus(tain)
worden geadviseerd.
De tweede EG moet een gemiddelde lengte hebben voor T1 (attack), gemiddelde T2 (decay), minimale T3 (release) en Esus(tain).

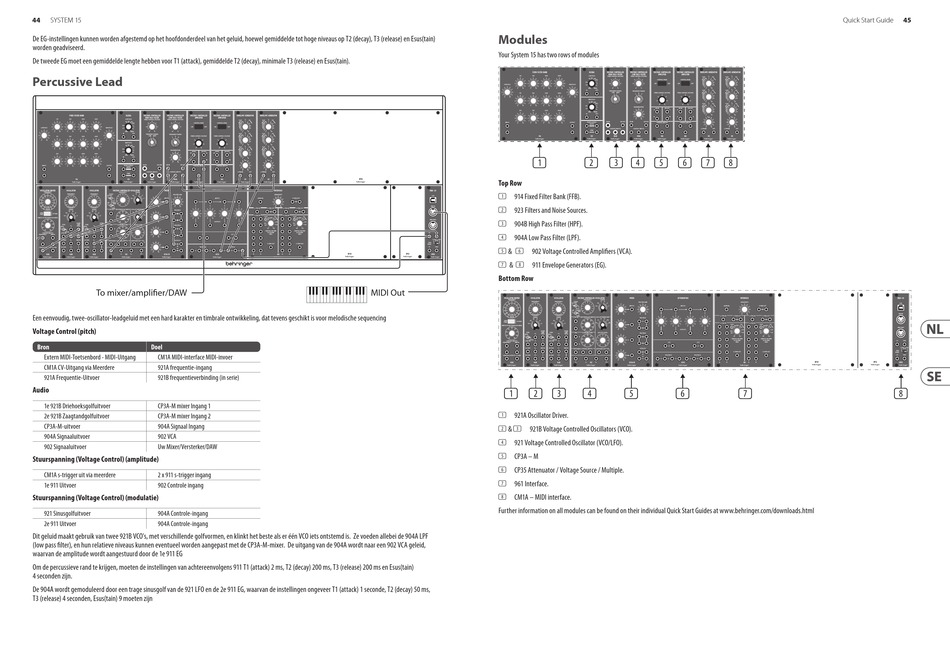

Percussive Lead
To mixer/ampli er/DAW
Een eenvoudig, twee-oscillator-leadgeluid met een hard karakter en timbrale ontwikkeling, dat tevens geschikt is voor melodische sequencing
Voltage Control (pitch)
Bron
Doel
Extern MIDI-Toetsenbord - MIDI-Uitgang
CM1A MIDI-interface MIDI-invoer
CM1A CV-Uitgang via Meerdere
921A frequentie-ingang
921A Frequentie-Uitvoer
921B frequentieverbinding (in serie)
Audio
1e 921B Driehoeksgolfuitvoer
CP3A-M mixer Ingang 1
2e 921B Zaagtandgolfuitvoer
CP3A-M mixer Ingang 2
CP3A-M-uitvoer
904A Signaal Ingang
904A Signaaluitvoer
902 VCA
902 Signaaluitvoer
Uw Mixer/Versterker/DAW
Stuurspanning (Voltage Control) (amplitude)
CM1A s-trigger uit via meerdere
2 x 911 s-trigger ingang
1e 911 Uitvoer
902 Controle ingang
Stuurspanning (Voltage Control) (modulatie)
921 Sinusgolfuitvoer
904A Controle-ingang
2e 911 Uitvoer
904A Controle-ingang
Dit geluid maakt gebruik van twee 921B VCO's, met verschillende golfvormen, en klinkt het beste als er één VCO iets ontstemd is. Ze voeden allebei de 904A LPF
(low pass filter), en hun relatieve niveaus kunnen eventueel worden aangepast met de CP3A-M-mixer. De uitgang van de 904A wordt naar een 902 VCA geleid,
waarvan de amplitude wordt aangestuurd door de 1e 911 EG
Om de percussieve rand te krijgen, moeten de instellingen van achtereenvolgens 911 T1 (attack) 2 ms, T2 (decay) 200 ms, T3 (release) 200 ms en Esus(tain)
4 seconden zijn.
De 904A wordt gemoduleerd door een trage sinusgolf van de 921 LFO en de 2e 911 EG, waarvan de instellingen ongeveer T1 (attack) 1 seconde, T2 (decay) 50 ms,
T3 (release) 4 seconden, Esus(tain) 9 moeten zijn
Modules
Your System 15 has two rows of modules
(1)
Top Row
(1) 914 Fixed Filter Bank (FFB).
(2) 923 Filters and Noise Sources.
(3) 904B High Pass Filter (HPF).
(4) 904A Low Pass Filter (LPF).
(5) & (6)
902 Voltage Controlled Amplifiers (VCA).
(7) & (8)
911 Envelope Generators (EG).
Bottom Row
MIDI Out
(1) (2) (3)
(1) 921A Oscillator Driver.
(2) & (3)
921B Voltage Controlled Oscillators (VCO).
(4) 921 Voltage Controlled Oscillator (VCO/LFO).
(5) CP3A – M
(6) CP35 Attenuator / Voltage Source / Multiple.
(7) 961 Interface.
(8) CM1A – MIDI interface.
Further information on all modules can be found on their individual Quick Start Guides at www.behringer.com/downloads.html
(2) (3) (4) (5) (6) (7) (8)
(4)
(5)
(6)
(7)
45
Quick Start Guide
(8)
