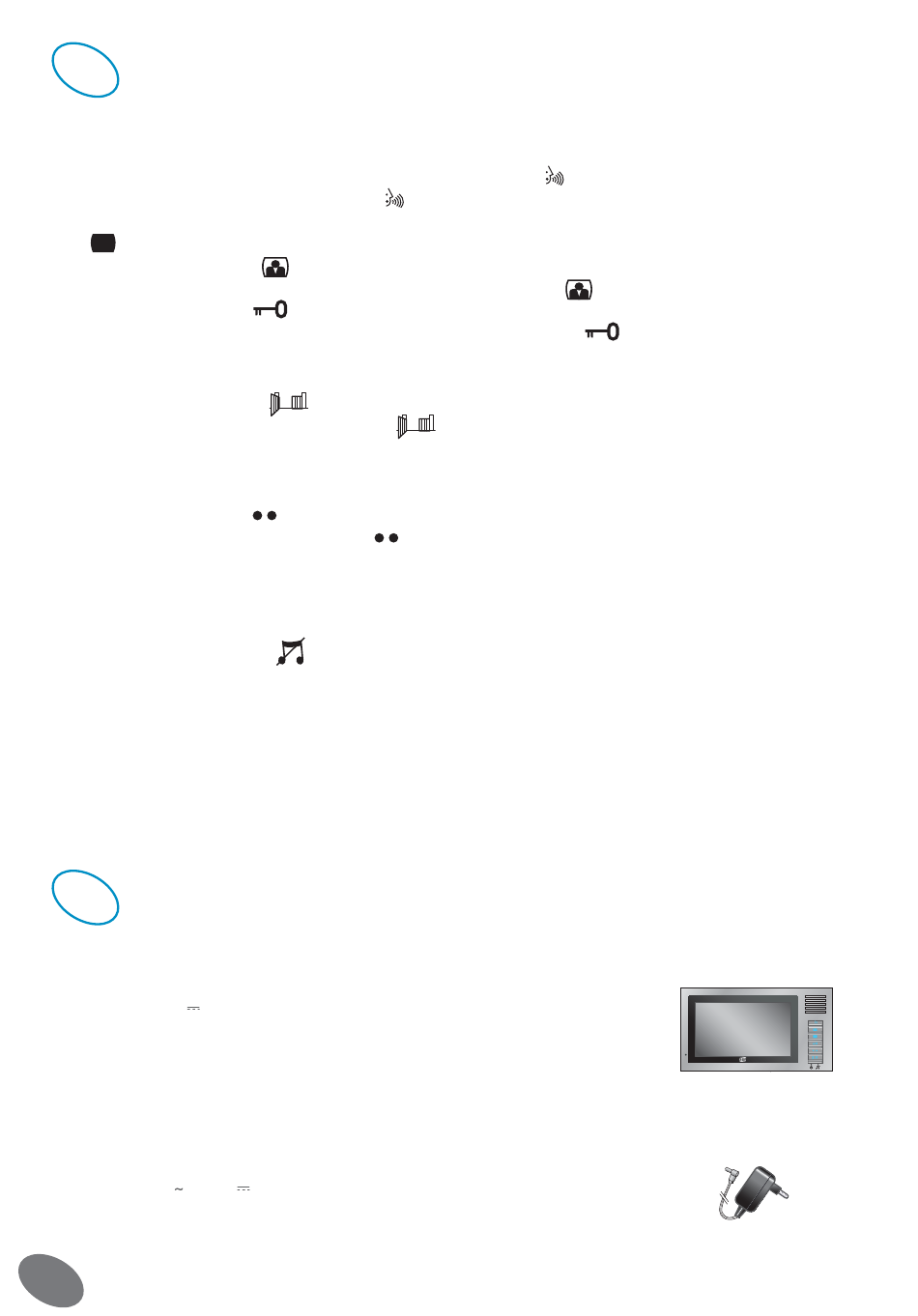

6
MODO DE EMPLEO
a.Utilización del visiófono
• Una llamada en el botón de la placa exterior activa una señal sonora y el encendido del monitor durante unos 30
segundos. Una vez que se haya identificado al visitante, pulsar la tecla
Nota: Basta con un solo impulso en la tecla
• Cuando se haya terminado la conversación esperar el final de la temporización de cerca de 2 mines o pulsar la
tecla para apagar el monitor.
• Reactivación de la imagen:
• Para reactivar la imagen 30 segundos suplementarios, pulsar la tecla
• Mando de un cerradero :
• El cerradero o la cerradura se desenganchan cuando se pulsa el botón
Se aconseja utilizar un cerradero o una cerradura con memoria de llamada (como todos los cerraderos y cerra-
duras EXTEL), permanecerá desbloqueada después del final del impulso eléctrico.
• Mando de un automatismo:
• Para mandar un automatismo pulsar la tecla
NB: el monitor suplementario manda solamente el cerradero o la cerradura eléctrica.
Cabe señalar que las funciones de abertura sólo son válidas si la pantalla está encendida. Un corte breve de la
imagen se produce en el momento del mando.
• Mando de un alumbrado:
• Para mandar un alumbrado pulsar la tecla
b. Ajustes del visiófono
4 ajustes son accesibles en el lateral del monitor:
• 1: Selección de la melodía (1-Ding dong, 2 - S.A.C o 0-mudo) (12).
Tener en cuenta que el piloto
• 2: Ajuste del volumen de la melodía (11).
• 3: Ajuste de la luminosidad (10).
• 4: Ajuste del color. (9)..
c. Ajustes en la cámara
Si, durante la instalación del monitor y la placa exterior en sus emplazamientos definitivos, se da cuenta de una
mala alineación del objetivo de la cámara, podrá recuperar el desfase gracias a los agujeros de ajuste situados en
la parte trasera de la placa exterior. Atención, sólo podrá recuperar unos centímetros en altura.
7
CARACTERÍSTICAS TÉCNICAS
a. Monitor
(VPMN 252 SER.R1)
Referencia: 810252
Alimentación: 15 V
Consumo: 15 W
Pantalla7 "(18cm)
Resolución: 1440 x 234 puntos
Dimensiones (M): 242x132x35
b. Alimentación
Referencia: 830677
Adaptador 230 V / 15 V
En caso de corte del cordón de alimentación velar por respetar la polaridad.
5ES
para entrar en comunicación con la placa exterior.
.
.
.
.
.
(fig.2)
se enciende en la pantalla señalando la parada del timbre.
(fig.3)
1500 mA
CFI EXTEL WEVP 252 BIS SER.R1 - 11/2010 - V1
para comunicar con él.
.
.
.
