5. Beschreibung
5.1.

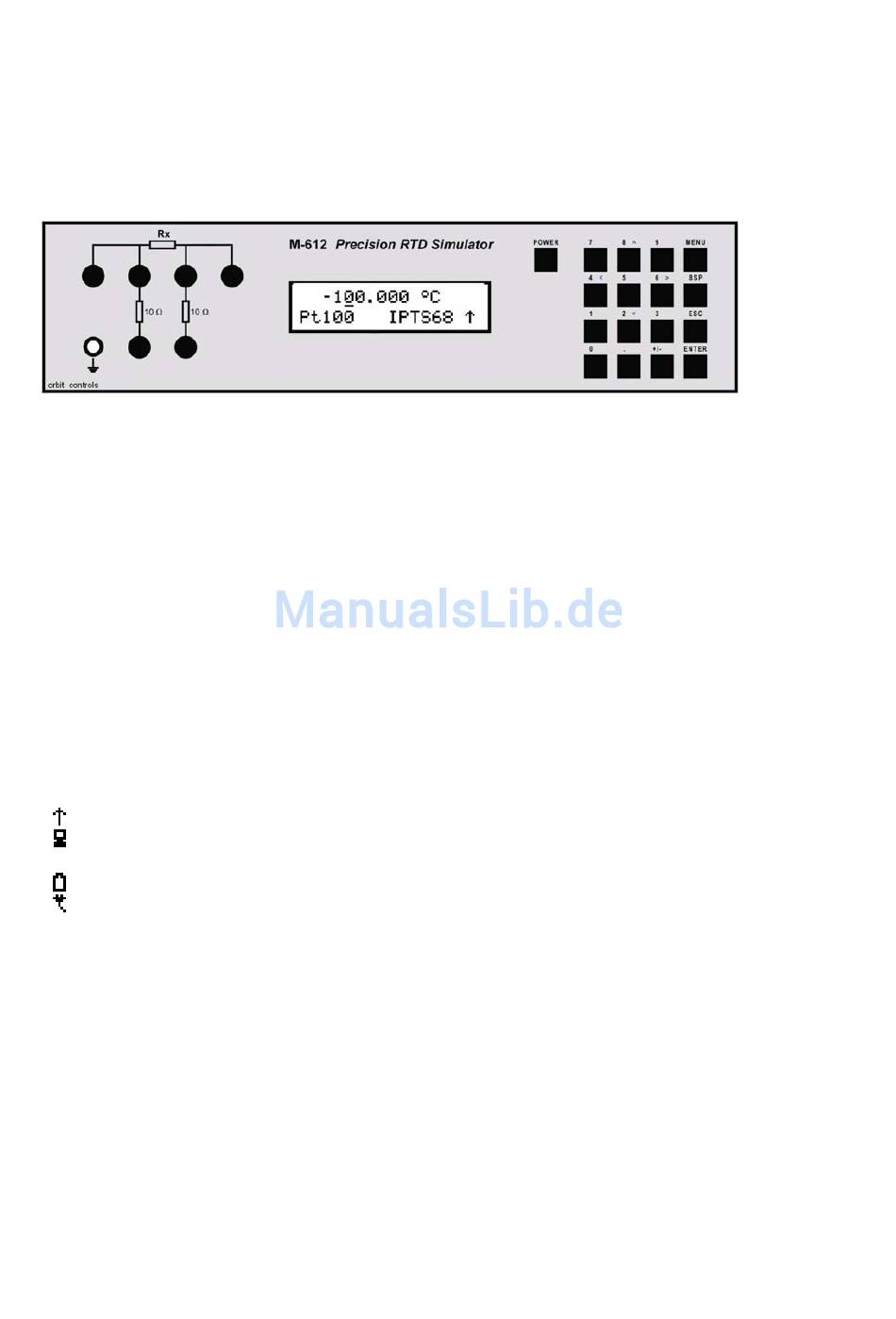

Frontpanel
Tastatur
Über die Tastatur werden die Werte am Display eingegeben.
Die Taste MENU öffnet das Einstell- bzw. das Kalibriermenu.
Die Taste BSP löscht die letzt eingegebene Zahl.
Die Taste ESC löscht die eingegebenen Zahlen bzw. verlässt das Menu.
Die Taste ENTER bestätigt den numerischen Wert bzw. die Auswahl aus dem
Angebot. Die weitere Funktion der Taste ENTER ist das Umschalten zwischen der
numerischen Tastatur (schwarze Beschriftung) und der Kursortastatur (blaue Schrift).
Das Umschalten auf die Kursortastatur ist auf dem Display mit ↑ signalisiert.
Die Taste POWER schaltet das Gerät ein und aus. Zum Ausschalten muss die Taste
zweimal betätigt werden.
Display
Zweizeiliges alphanumerisches Display zeigt den Betriebszustand an. Die obere
Zeile ist für die Hauptangaben, die untere Zeile für die Hilfsangaben bestimmt. In der
unteren rechten Ecke können noch zusätzliche Zeichen dargestellt werden:
- Kursortastatur – gültig ist die blaue Schrift.
- Fernbedienung über RS232 oder IEEE488 (REMOTE)
- entladene Batterie
- Netzadapter angeschlossen
Anschlüsse
Der simulierte Widerstand kann von den Ausgangsbuchsen in Zwei-, Drei- oder
Vierleiteranschluss entnommen werden.
Zwei untere Auschlussbuchsen sind über zwei 10 Ohm Widerstände angeschlossen.
Damit kann die Zuleitung simuliert werden. Unterer "GROUND" Anschluss ist mit dem
Gehäuse verbunden.
B
etriebsanleitung
OCM-612 Präzisionsdekade
