OCM-612 Präzisionsdekade
8.3.
Bedienung über RS232
Die Baud Rate ist von 300 bis 19200 bd wählbar. Das Datenformat besteht aus 8 Bit,
ohne Parität, 1 Stopp. Hardware Handshake RTS/CTS und Programm Handshake
XON/XOFF sind ausgeschaltet (OFF). Die Schnittstelle ist galvanisch isoliert.

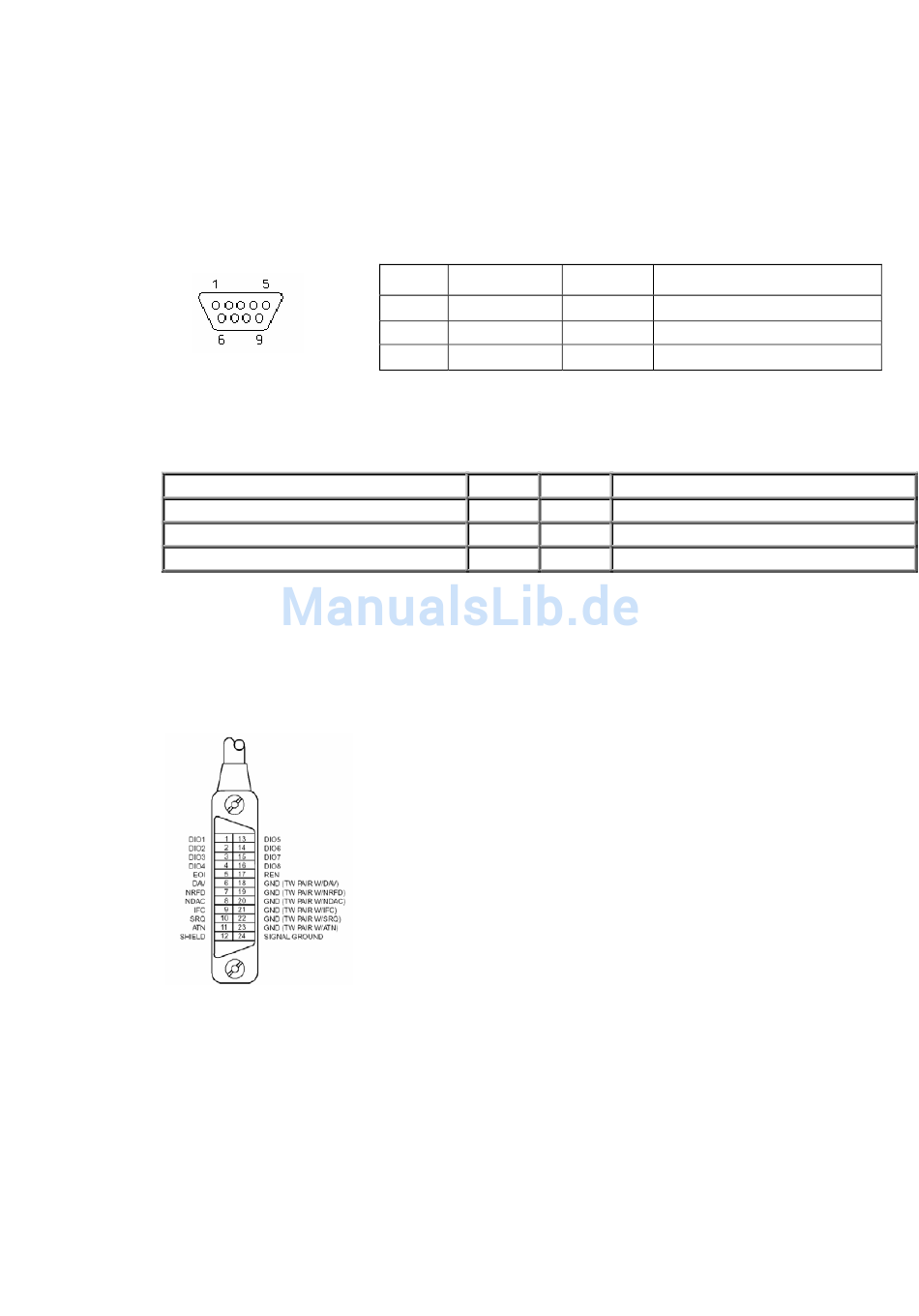

RS-232 Anschlüsse
Konnektortyp D-SUB 9, MALE
Kabel zwischen OCM612 und einem PC (Konfiguration 1:1)
PC
Empfänger
Sender
GND
8.4.
Bedienung über GPIB
Über IEEE488 können folgende Funktionen bedient werden:
Pin
Label
2
TXD
3
RXD
5
GND
D-Sub 1 D-Sub 2
2
2
3
3
5
5
SH1, AH1, T5, L3, RL1, DC1
Das Gerät akzeptiert folgende Befehle:
DCL Device Clear - Grundzustand
SDC Selected Device Clear - Grundzustand
GTL Go To Local - beendet die Fernbedienung
LLO Local Lock Out - Abschalten der Fronttastatur
Die Befehle über IEEE488 sind identisch mit jenen der
RS232, wie unter 8.2 beschrieben.
17
Orbit Controls AG
I/O
Description
Ausgang
Sender
Eingang
Empfänger
-
OCM-622
Sender
Empfänger
GND
Betriebsanleitung
GND
