Aqua Medic EcoDrift Wireless Master Controller Bedienungsanleitung Seite 24

MODE/NIGHT: Коротким нажатием набирается при каждом действующем канале нужный
режим помпы. При более длительном нажатии устанавливается ночной режим
(загорается светодиод „Night").
C: Постоянное течение.
W1: Частота и скорость течения могут быть настроены. С помощью кнопки SPEED
можно пошагово в 20% выбирать мощность от 20 до 100%. Настройкой
регулятора (рис. 2, № 4) меняется частота.
W2: Течение плавно увеличивается и после также плавно снижается.
Random: Генератор случайных чисел. Течение меняется произвольно.
10 Min.: При удержании SPEED/FEED в течение 5 секунд загорается индикатор 10 Min.
Помпы выключаются на 10 минут. Затем они сами автоматически включаются.
Если их необходимо включить раньше, то нужно, повторно, в течение 5 секунд
держать нажатыми кнопки SPEED/FEED.
TIMER/LOCK: При быстром нажатии кнопки настройки каналов меняются каналы (индикатор
времени на таймере, рис. 2, № 1) или скорость их движения (- - индикатор на
таймере, рис. 2, № 1). При более длительном удержании кнопки, загорается
светодиод „Lock" и регуляторы настройки, несмотря на вращение, не могут быть
переставлены.
+/-: Настройка интервала переключения с канала А на канал В с диапазоном от 1
до 60 минут. Вначале без настройки времени (индикатор - -) установите режим
помпы и Speed Mode для обоих каналов, далее задайте нужное время
интервала.
Ночной режим: После подключения светового сенсора к EcoDrift Control 0 – 10 В (рис. 1) на
Wireless Master Controller можно привести в действие функцию ночного режима, удерживая
кнопку MODE/NIGHT более длительное время. На дисплее загорится светодиод (Night). В
ночном режиме все помпы в темноте, без изменения канала, с помощью светового сенсора,
включаются на постоянный поток вполовину мощности.
Для использования функции ночного режима световой сенсор должен быть размещен в
освещенном месте, но не на прямом свету, поскольку сенсор может быть поврежден. Сенсор
негерметичен. Его нужно беречь от попадания капель воды и конденсата, допускается
максимальная влажность 80%.

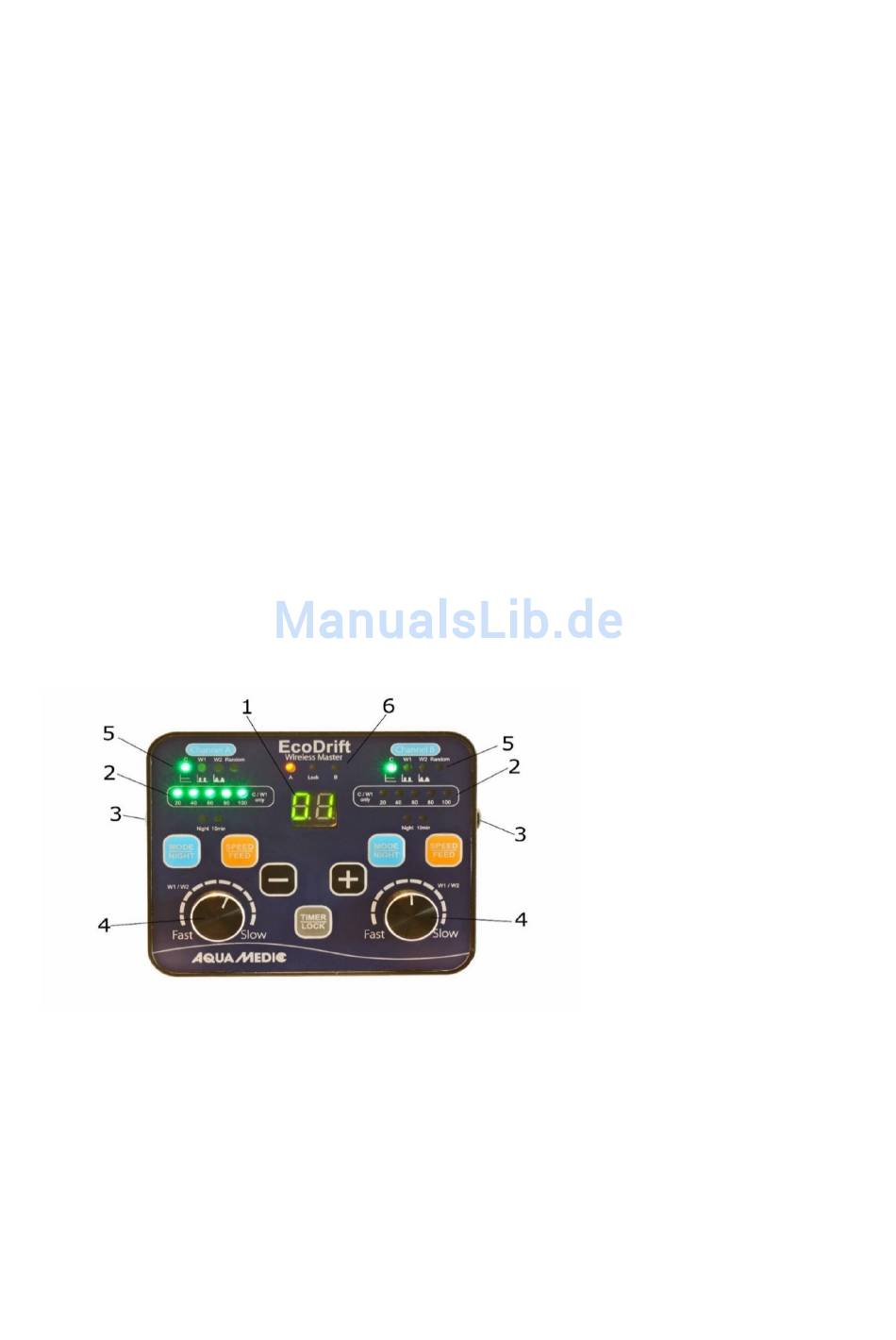

Рис. 2: EcoDrift Wireless Master Controller
1. Дисплей с отображением интервала переключения от 1 до 60 минут
2. Дисплей с пошаговой мощностью помпы в 20%
3. Подключение для управления от 0 до 10 В
4. Регуляторы частоты импульсов
5. Режимы помп
6. Указатель каналов
