1. Комплект поставки
Электронный безопасный трансформатор - AC 110 - 240 В / 50/60 Гц с напряжением
•
при выходе 24 В DC
Беспроводное управление для прокачивающих помп серии EcoDrift x.1:
•
- Два индивидуально или параллельно управляемых канала для подключения любого
количества прокачивающих помп серии EcoDrift x.1
- Функция таймера дает возможность выполнять взаимозаменяемое управление каналами с
интервалом от 1 до 60 минут
- Каждый канал изменяется индивидуально для имитации ударов волн, частоты повторения
импульсов и интенсивности течения
- Возможно автоматическое снижение скорости течения в ночном режиме
- Функция Feed для остановки течения на 10 минут
2. Эксплуатация
EcoDrift Wireless Master Controller (рис.2) может использоваться только в сочетании с
EcoDrift Control 0 - 10 В (рис.1). Для работы с помпами старшего поколения серии х.0
контроллер должен быть заменен.

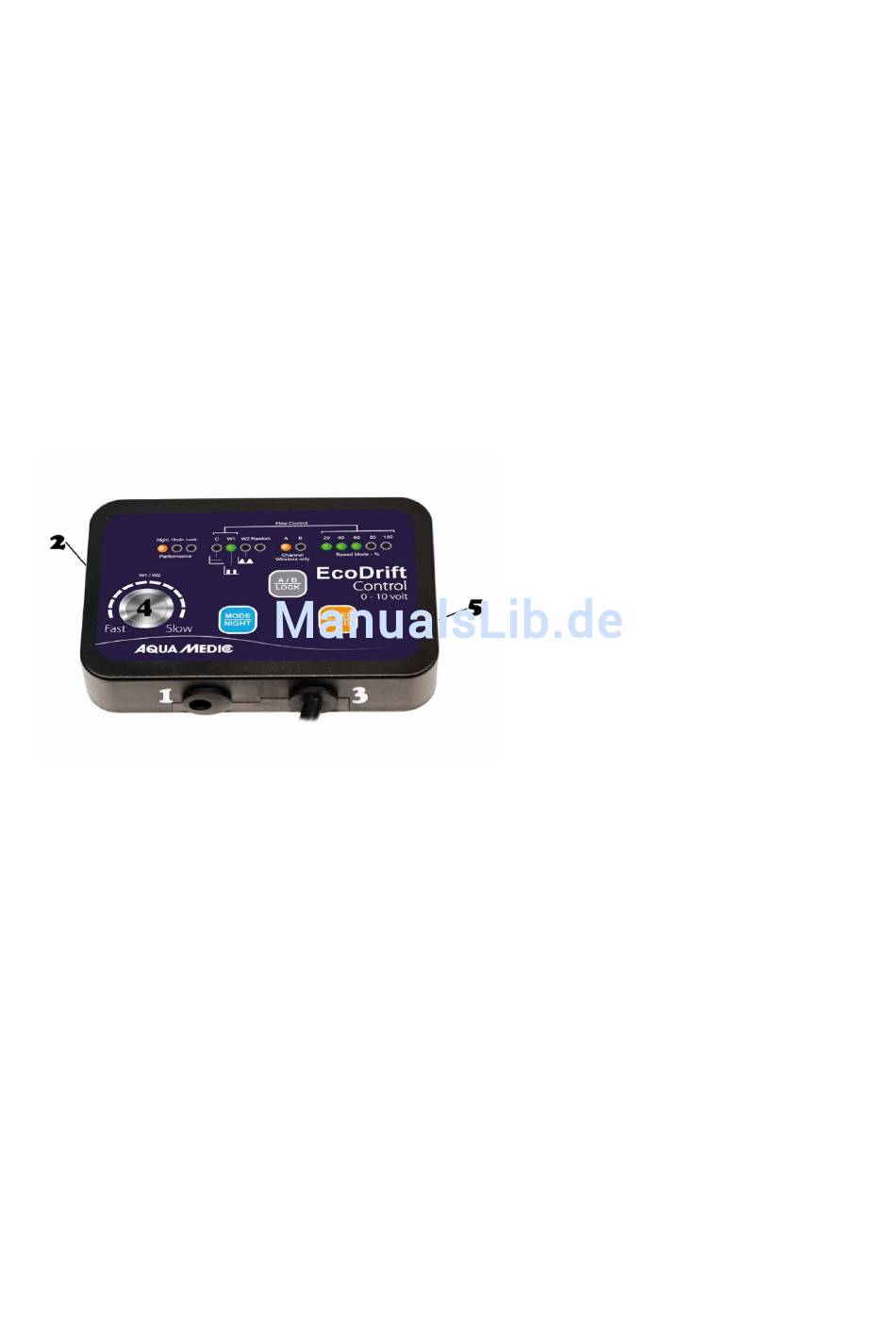

Рис. 1: EcoDrift Control 0 - 10 V
1. Подключение сетевого трансформатора
2. Подключение светового сенсора (сбоку)
3. Подключение помпы
Доступные запасные части: см. www.aqua-medic.de.
Для всех контроллеров допустима максимальная влажность 80%. Обязательно защищать от
влаги, например, конденсата.
Wireless Master Controller соединить с источником питания и включить в электросеть, он должен
оставаться как можно дольше подключенным. В случае обесточивания настройки сохранятся в
памяти. При быстром нажатии на клавишу „A/B LOCK" переключается EcoDrift Control 0 - 10 В
соответствующей EcoDrift помпы на выбранный канал А (желтый светодиод) или В (голубой
светодиод).
Все другие настройки в этом случае не будут действовать, помпа проверяется только EcoDrift
Wireless Master контроллером.
Программы EcoDrift Wireless Master Controller:
20 - 100: Speed Mode: Течение с мощностью 20, 40, 60, 80 или 100%. Только в
сочетании с W1 и C.
23
4. Регулятор
5. Подключение для управления
от 0 до 10 Вольт
