NZR Dialog WZ R5.M Gebrauchsanleitung Seite 6

6 Gebrauchsanleitung – Dialog WZ R5.M
3

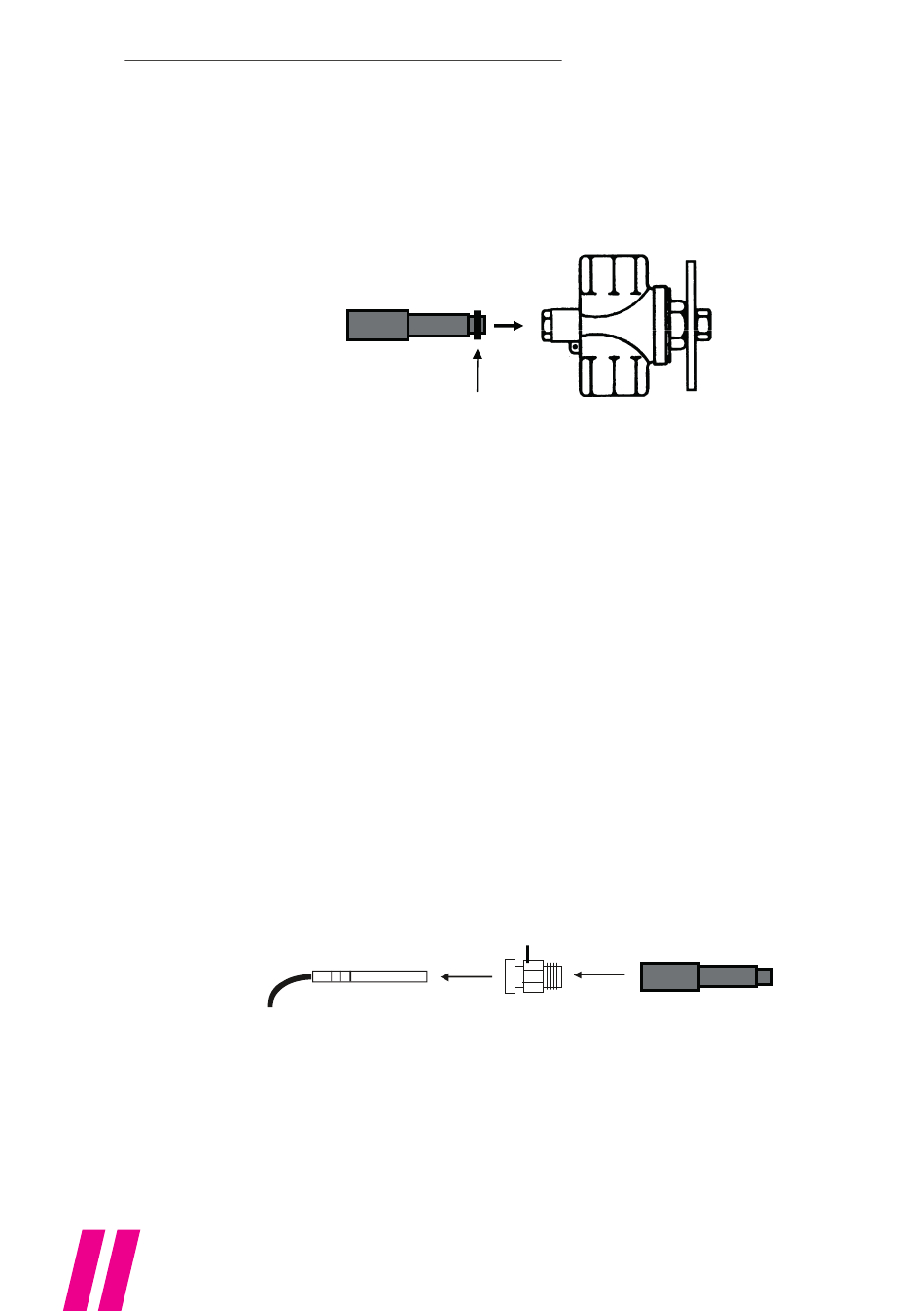

3.1
Bitte zuerst die O-Ringdichtung mittels des beiliegenden Hilfswerkzeuges in den
Spezialkugelhahn einsetzen. Hierzu die O-Ringdichtung auf die verjüngte Seite des
Hilfswerkzeuges aufsetzen und unter leichten Dehbewegungen in den Spezialkugelhahn
einsetzen. Zur leichteren Montage sollte der O-Ring mit einem Gleitmittel benetzt werden.
© NZR
3.2 Verschraubung an den Temperaturfühler befestigen
Bitte schieben Sie zunächst die Verschraubung auf den Temperaturfühler und führen danach
den Temperaturfühler in die Rückseite des Hilfswerkzeugs bis zum Anschlag ein. Hierdurch
erreichen Sie die richtige Positionierung der Verschraubung in die Kerbstellen des
Temperaturfühlers.
Jetzt können Sie mittels einer Zange den Sicherungssplint in die Verschraubung drücken.
Bitte den Sicherungssplint vollständig in der Verschraubung versenken. Die Verschraubung
ist jetzt mit dem Temperaturfühler fest verbunden. Das Hilfswerkzeug kann abgezogen
werden und wird nicht mehr benötigt.
Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG
Heideweg 33 | D - 49196 Bad Laer | Germany
Tel. +49 (0)5424 2928-0 | Fax +49 (0)5424 2928-77 | E-Mail: info@nzr.de | Online: www.nzr.de
Montage des Temperaturfühlers
Einbringen des 0-Rings in den Spezialkugelhahn
4.3 Montage des Temperaturfühlers
4.3.1 Einbringen des 0-Rings in den Spezialkugel-
hahn
Hilfs-
werkzeug
Bitte zuerst die O-Ringdichtung mittels des beiliegenden
Hilfswerkzeuges in den Spezialkugelhahn einsetzen. Hierzu
die O-Ringdichtung auf die verjüngte Seite des Hilfswerkzeu-
ges aufsetzen und unter leichten Dehbewegungen in den
Spezialkugelhahn einsetzen. Zur leichteren Montage sollte
der O-Ring mit einem Gleitmittel benetzt werden.
4.3.2 Verschraubung an den Temperaturfühler
befestigen
Bitte schieben Sie zunächst die Verschraubung auf den Tem-
peraturfühler und führen danach den Temperaturfühler in
die Rückseite des Hilfswerkzeugs bis zum Anschlag ein. Hier-
durch erreichen Sie die richtige Positionierung der Verschrau-
bung in die Kerbstellen des Temperaturfühlers.
Temperatur-
fühler
O-Ring
Spezial-
kugelhahn
Seite 2
Verschraubung mit
Sicherungssplint
Sicherungssplint
eindrücken
Hilfs-
werkzeug
