NZR Dialog WZ R5.M Gebrauchsanleitung Seite 14

14 Gebrauchsanleitung – Dialog WZ R5.M
Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG
Heideweg 33 | D - 49196 Bad Laer | Germany
Tel. +49 (0)5424 2928-0 | Fax +49 (0)5424 2928-77 | E-Mail: info@nzr.de | Online: www.nzr.de

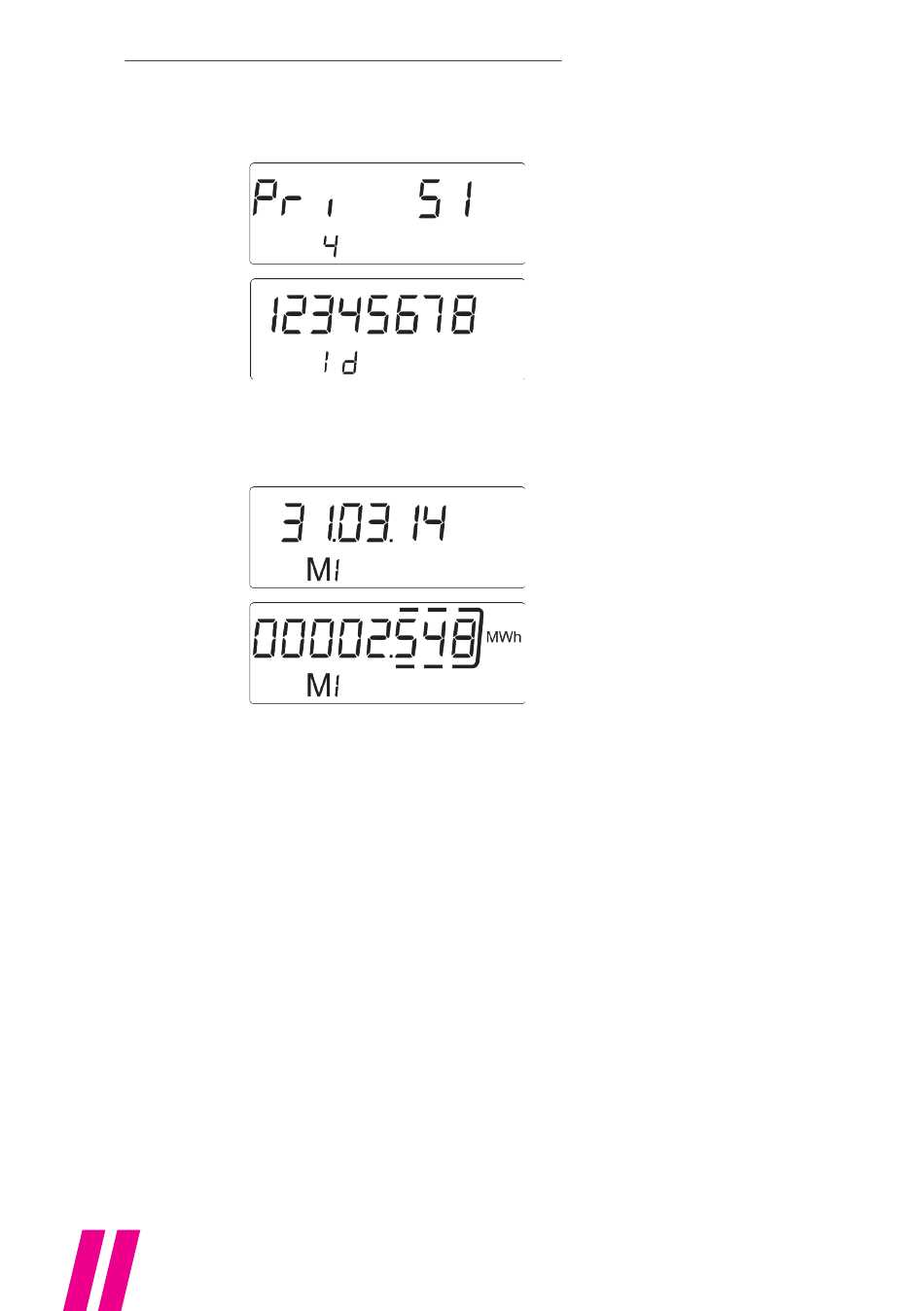

5. Ebene / Kommunikation
6. Ebene / Monatswerte
Die einzelnen Speicherwerte sind von 1 bis 18 gekennzeichnet.
8 Schnittstellen und Optionen
Um mit einem Dialog WZ R5.M Gerät kommunizieren zu
können, muss ein optischer Auslesekopf an die serielle
Schnittstelle oder die USB-Schnittstelle des PCs angeschlos-
sen werden. Der Auslesekopf und die erforderliche Software
„M-Tool" sind optional erhältlich.
Baudrate: 2.400 Baud, 8 Datenbits, Even-Parität, 1Stopbit
8.1 Optische-Schnittstelle (nach ZVEI)
Die optische Schnittstelle ist aus Energiespargründen deak-
tiviert. Zum Aktivieren der Schnittstelle muss zu Beginn der
Kommunikation eine sogenannte WakeUp-Sequenz von der
Auslesesoftware gesendet werden. Nach 30 Sekunden ohne
Kommunikation wird die Schnittstelle wieder deaktiviert.
M-Bus Primäradresse
M-Bus Sekundäradresse
Datum
Wärmeenergie
am Monatsende
