3 Montage des Durchflusssensors

• Rohrleitung gemäß DIN/EN spülen.
• Absperrorgane schließen.
• Nahegelegenes Entleerungsventil am Absperrhahn zur
Druckentlastung öffnen. Abgesperrte Rohrstrecken
entleeren.
• Überwurfmuttern am Wärmezähler lösen.
• Alte Dichtungen entfernen.
• Dichtflächen reinigen.
• Neue Dichtungen einlegen.
• Durchflusssensor in Position bringen, auf die Durchflus-
srichtung achten (mit dem Pfeil auf dem Durchflusssen-
sor vergleichen)!
• Überwurfmuttern anziehen.
• Wärmezähler in die richtige Ableseposition drehen.

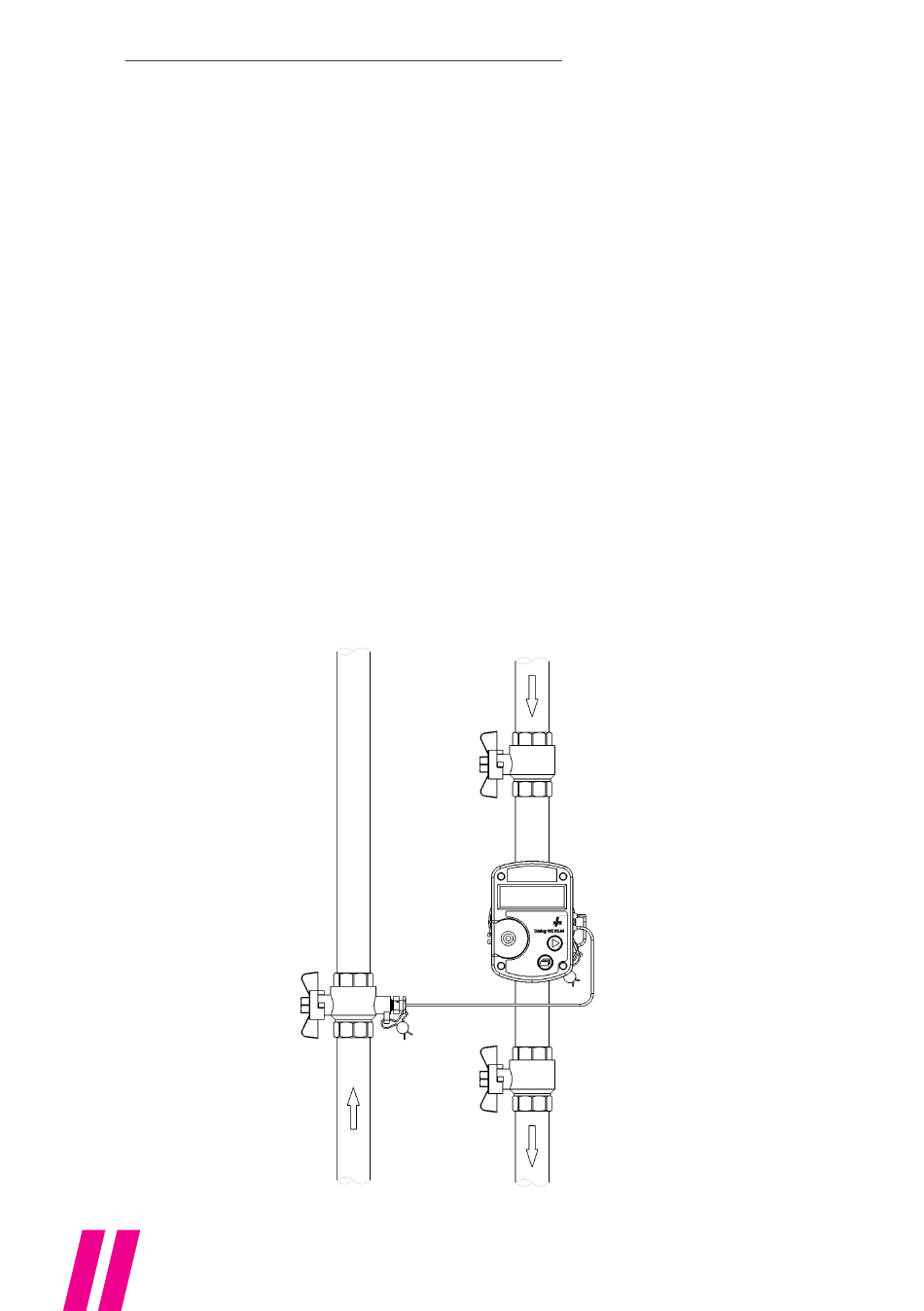

Einbaubeispiel (Wärmezähler im Rücklauf)
Vorlauf
Rücklauf
