MONTAGEANLEITUNG
Sonderlösung: Montage der Biberschwanzhaken
Diese Teile
werden benö gt:
Biberschwanzhaken
(Sonderzubehör)
Torxschrauben
5 x 60 mm

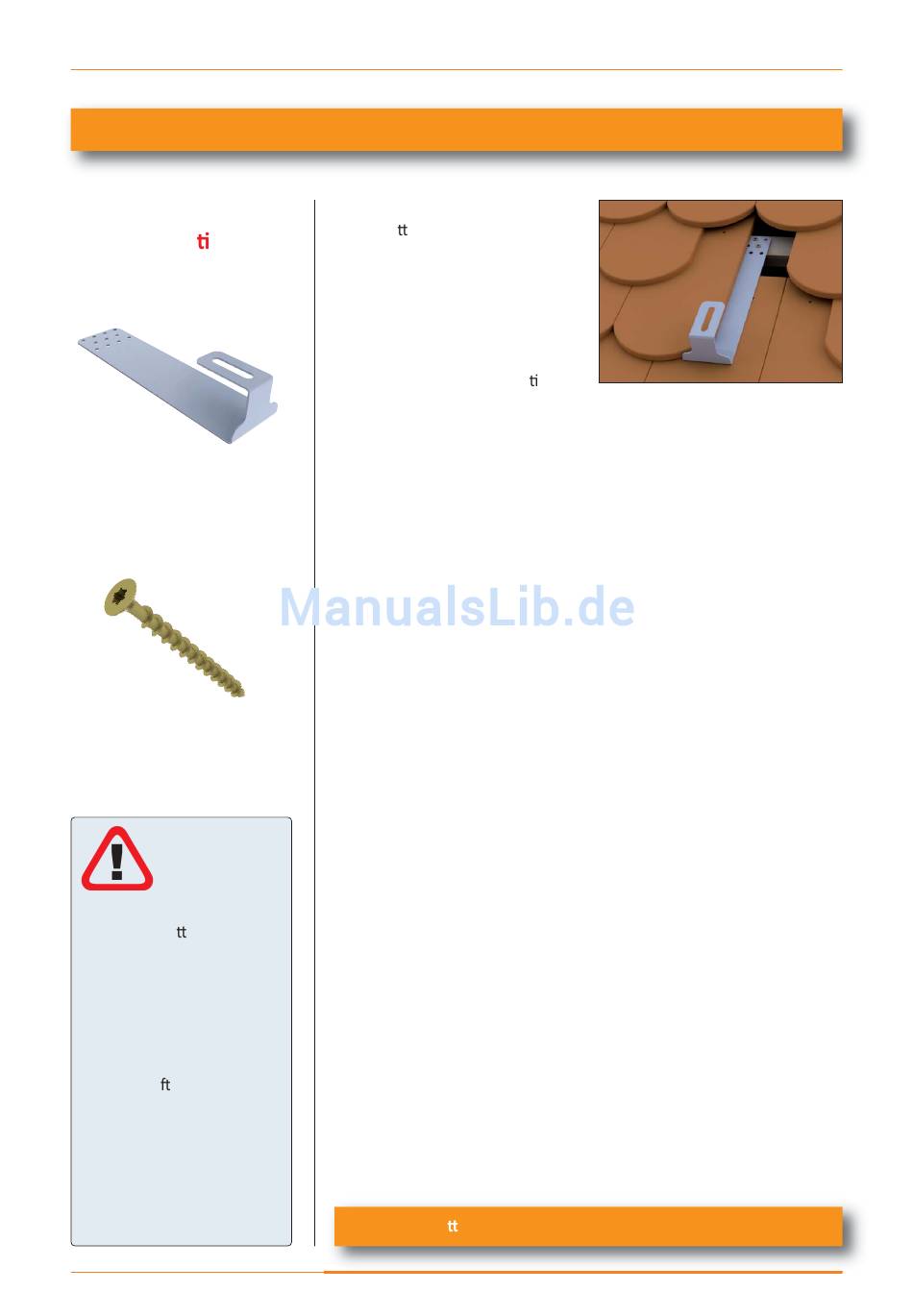

Die Fotos zeigen die Montage
auf der Dachla ung. Hier
müssen evtl. bauseits längere
Holzschrauben verwendet
werden um eine stabile Ver‐
bindung zum Dachsparren zu
gewährleisten. Die Tragfähig‐
keit des Unterbaus muss
vorab geprü werden.
Bei möglichen höheren
Schneelasten (Geländehöhen
über 600 m NN, > 2,3 kN/m²)
Ziegel unterhalb des Hakens
durch handelsüblichen Me‐
tallziegel ersetzen!
8
Hochleistungs‐Röhrenkollektor CPC
Dachsparren freilegen und die
Grundpla e mit den Torxschrau‐
ben auf den Sparren schrauben.
Dieses Set ist universell einsetzbar
für die meisten Arten von flach
aufliegenden Dachziegeln.
Vor Arbeiten an Biberschwanzzie‐
geln ggfs. Dachdecker konsul e‐
ren.
Nächster Schri : „Montage der Kollektor‐Montageeschienen"
