Solarbayer CPC 12 Montageanleitung Seite 11

MONTAGEANLEITUNG

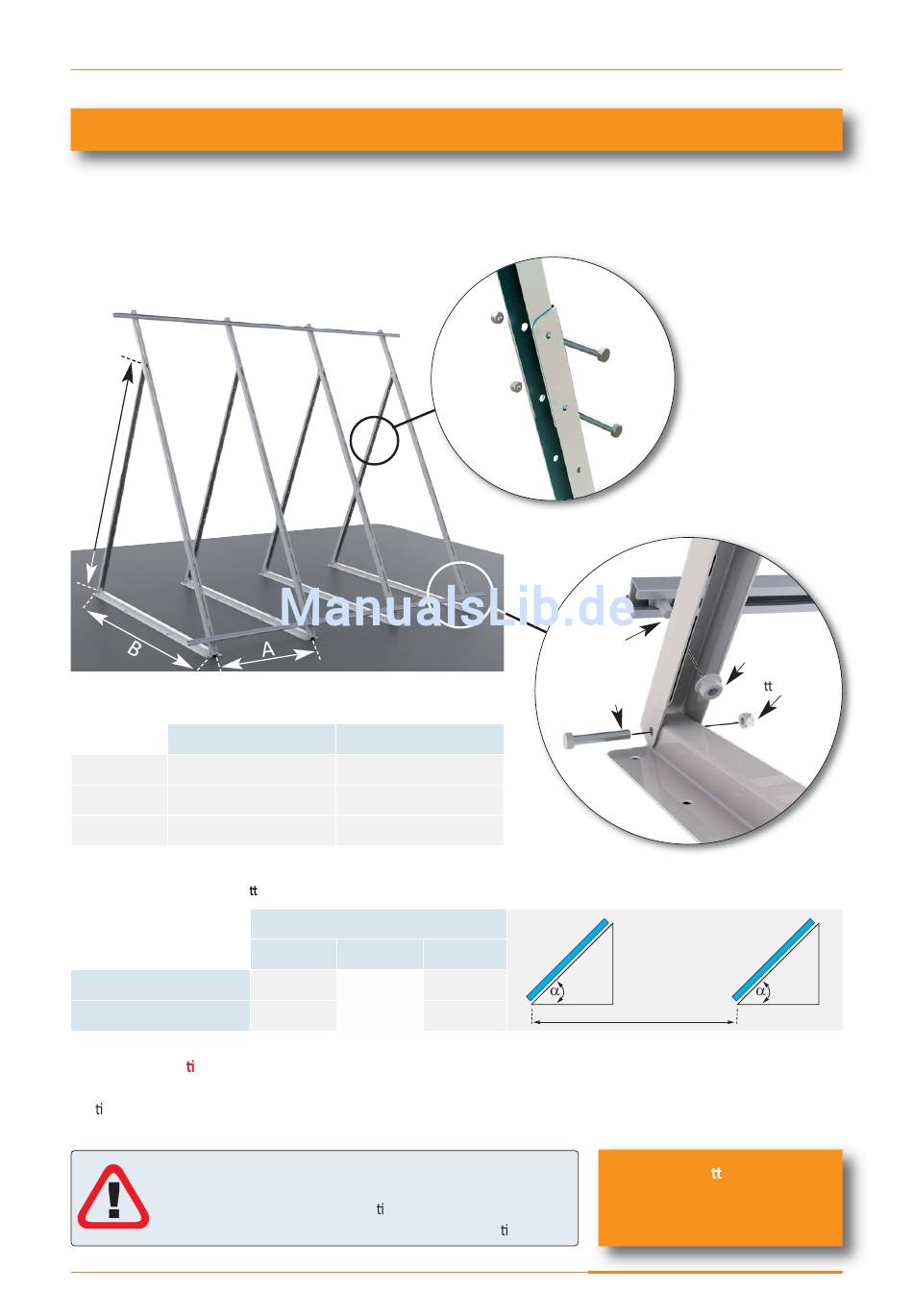

Sonderlösung: Montage mit Flachdachmontageset
Empfohlene Neigungswinkel (Richtwerte für Deutschland):
Heizungsunterstützung 60°
Trinkwassererwärmung (ganzjährig) 45°
Trinkwassererwärmung (Sommer) 25°
C
Abmessungen der Flachdachgestelle
CPC 12
Abstand A ca. 800 bis 1300 mm
Tiefe B 1600 mm
Teleskophöhe C ausziehbar bis ca. 65°
Abstandsberechnung zur Verscha ungsvermeidung bei Flachdachmontage (Beispiel: Sonnenhöhenwinkel 17° am 21.12. (Deutschland)
CPC 12 Abstand (b) 3,65
CPC 18 Abstand (b) 3,65
Hinweise zur Befes gung / Verankerung der Montagegestelle:
‐ im besten Fall sollte das Montagegestell mit dem Untergrund verschraubt werden
‐ op onal wäre das Anbringen von Ballast möglich, um die Kollektoren gegen Windlast zu sichern
Aufgrund der unterschiedlichen örtlichen Gegebenheiten kann seitens
Solarbayer keine generelle Aussage über die Auslegung der Verbindung
zum Untergrund getroffen werden. Sta k und Fachregeln des Dachdecker‐
handwerks sind zu beachten, zugelassenen Fachmann konsul eren.
© Solarbayer GmbH (2016_16)
CPC 18
ca. 1500 bis 2000 mm
1600 mm
ausziehbar bis ca. 65°
Kollektorneigung (α)
min. 25° 45°
4,85
4,85
Hochleistungs‐Röhrenkollektor CPC
Flachrund‐
schraube
M 10x20
Schrauben
M 8x50
a
min. 65°
5,40
5,40
Teleskop‐U‐Profile
zur Einstellung der
Kollektorneigung.
Zur Sicherung werden
zwei Edelstahlschrau‐
ben (M8x50) und
selbstsichernde Mut‐
tern verwendet.
Sperrzahn‐
mu er
a
c
b
Nächster Schri :
„Montage der Kollektor‐
Montageschienen"
11
