MONTAGEANLEITUNG
Sonderlösung: Montage mit Aufständerungsset
Empfohlene Neigungswinkel (Richtwerte für Deutschland):
Heizungsunterstützung 60°
Trinkwassererwärmung (ganzjährig) 45°
Trinkwassererwärmung (Sommer) 25°
Aufständerung für die Montage auf Qualitätsdachhaken für Ziegeldach
10
Hochleistungs‐Röhrenkollektor CPC
Sonderlösung: Biberhaken
Montage des Grundbügels auf
Biberhaken
Sonderlösung: Stockschraube
Montage des Grundbügels auf
Stockschraube
Teleskop‐U‐Profile zur Einstellung
der Kollektorneigung. Soll der
Kollektor schwächer geneigt
werden, können die U‐Profile
ineinander geschoben werden.
Zur Sicherung werden zwei
Edelstahlschrauben (M8x50) und
selbstsichernde Mu ern verwendet.

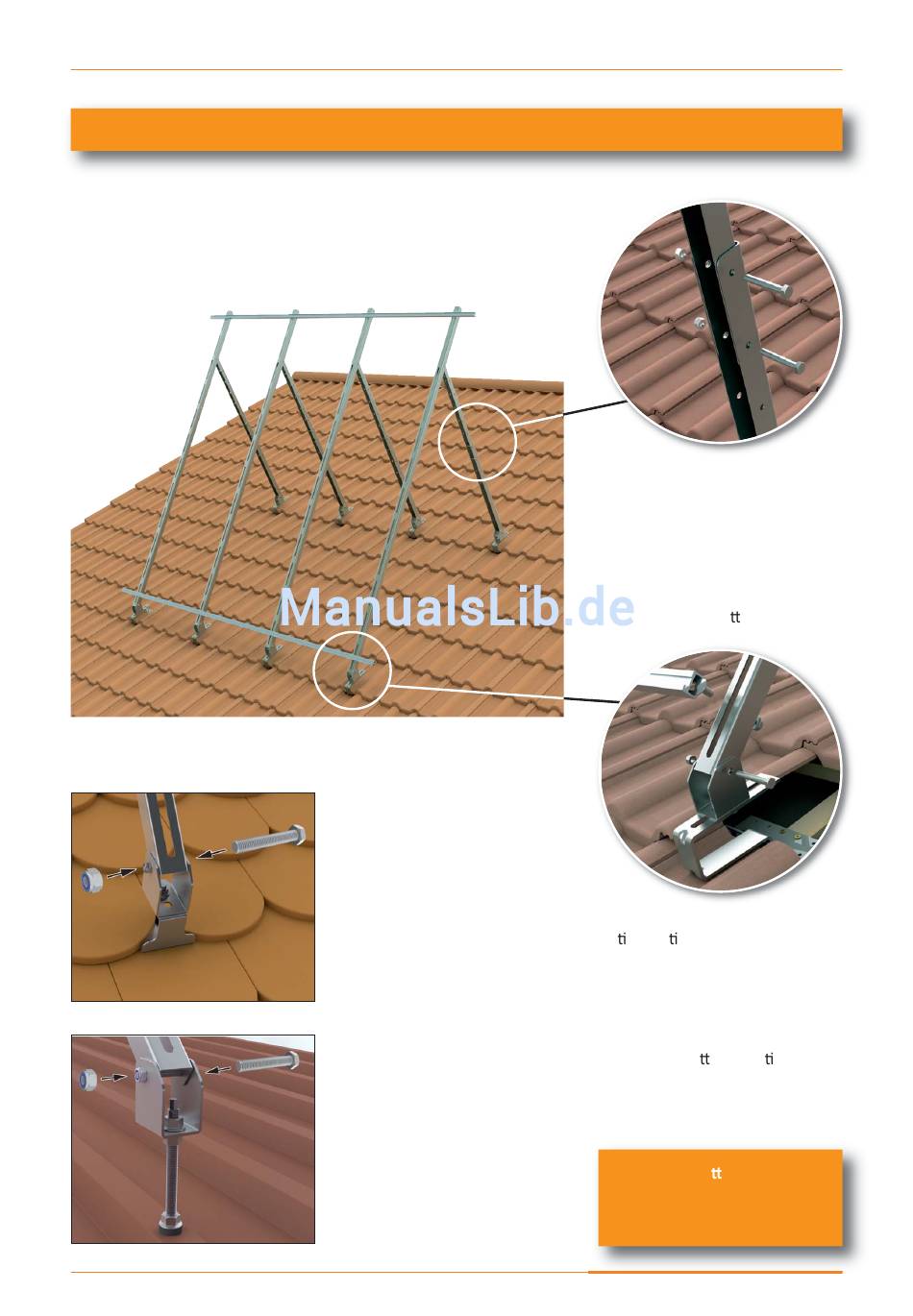

Abbildung zeigt das Grundgestell
fer g mon ert auf Qualitätsdach‐
haken für Ziegeldach (mit Kollektor‐
Montageschiene).
Der Grundbügel ist mit je einer
Schraube M8x55 und einer selbst‐
sichernden Mu er befes gt.
Nächster Schri :
„Montage der Kollektor‐
Montageschienen"
