Solarbayer CPC 12 Montageanleitung Seite 5

MONTAGEANLEITUNG
Montagemaße
1 m
Mindestabstände von Dachrändern:
Mindestabstand des Kollektorfeldes vom Dachrand: 1 Meter (Ausnahme: Trau ereich bei geneigten Dächern)
Bei vorhandener Blitzschutzanlage:
Mindestabstand von Blitzschutzeinrichtungen: 1 Meter
Vgl.: BDH (Bundesindustrieverband Deutschland Haus‐, Energie‐ und Umwel echnik e. V., Informa onsbla Nr. 34)

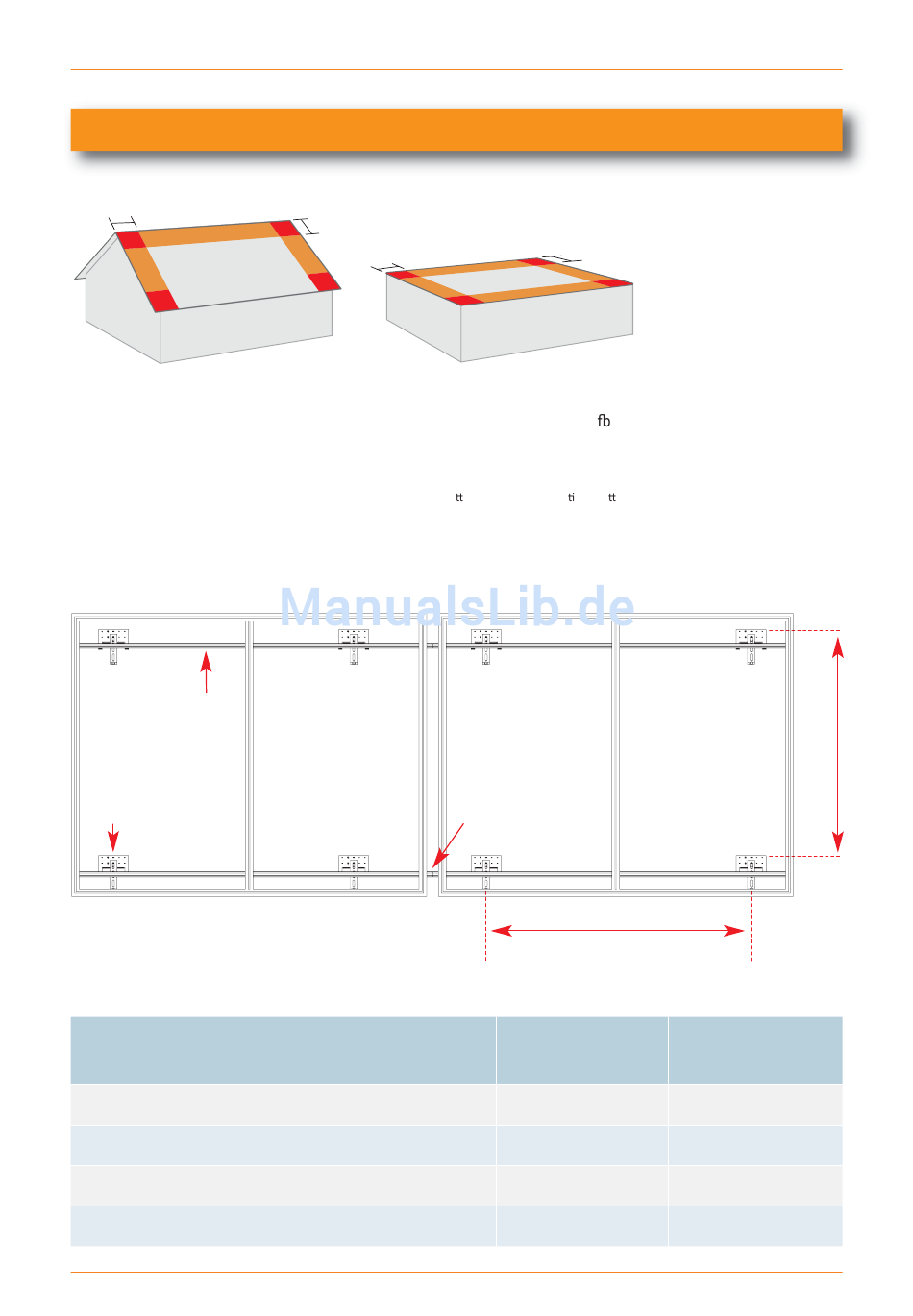

Kollektor-
Montageschiene
Standardhaken
Dachhakenabstände
(Standardhaken und Biberschwanzhaken)
Kollektorhöhe
Kollektorbreite
A = Abstand (min. – max.)
B = Abstand (min. – max.)
© Solarbayer GmbH (2016_16)
Hochleistungs‐Röhrenkollektor CPC
1 m
1 m
Schienen-
verbinder
(mm)
(mm)
(mm)
(mm)
1 m
A
CPC 12 CPC 18
1603 1603
1358 2018
ca. 800‐1300 ca. 1500‐2000
1200‐1500 1200‐1500
B
