Montage und Verdrahtung

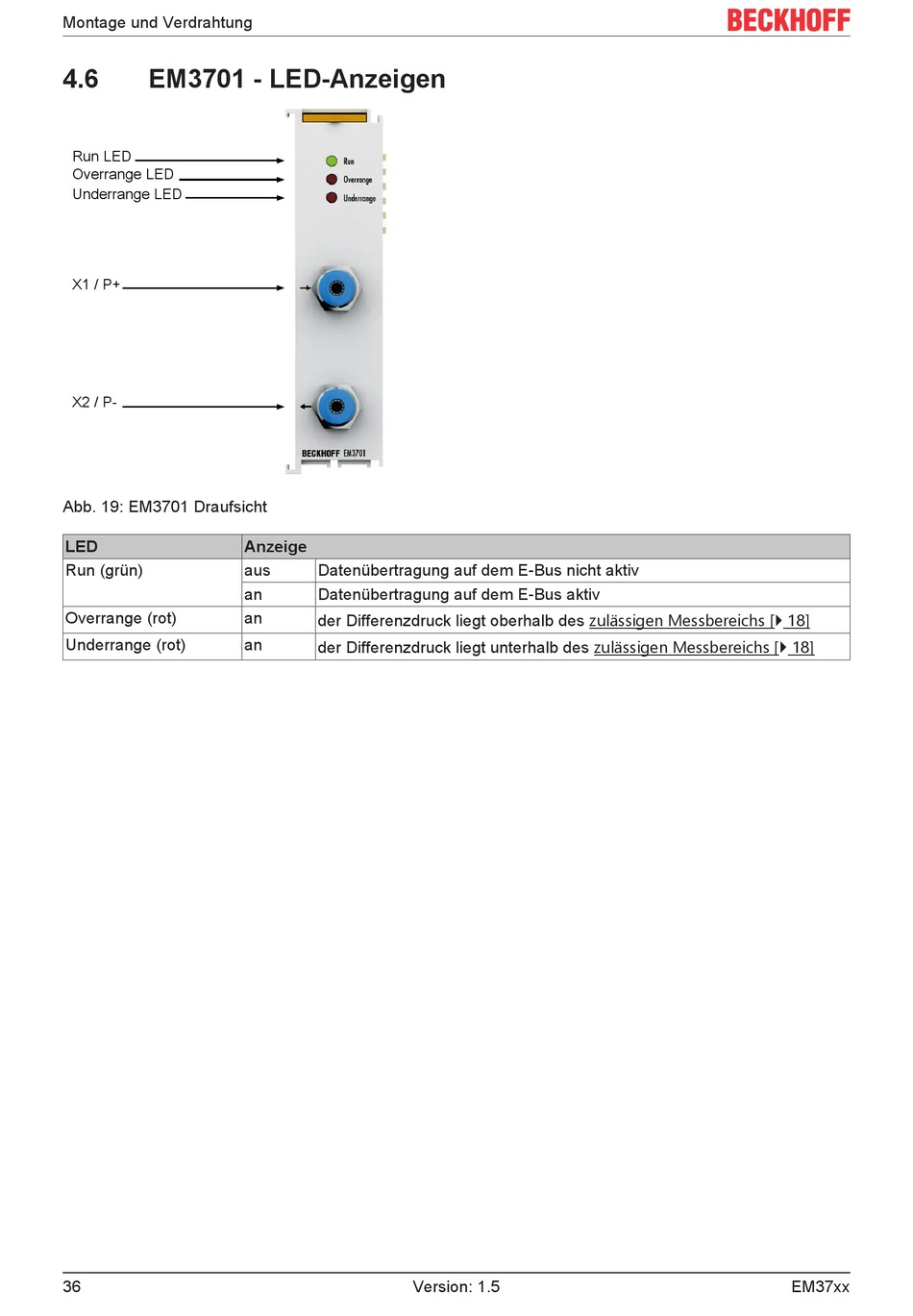

4.6 EM3701 - LED-Anzeigen
Run LED
Overrange LED
Underrange LED
X1 / P+
X2 / P-
Abb. 19: EM3701 Draufsicht
LED
Run (grün)
Overrange (rot)
Underrange (rot)
36
Anzeige
aus Datenübertragung auf dem E-Bus nicht aktiv
an Datenübertragung auf dem E-Bus aktiv
an
der Differenzdruck liegt oberhalb des zulässigen Messbereichs [} 18]
an
der Differenzdruck liegt unterhalb des zulässigen Messbereichs [} 18]
Version: 1.5 EM37xx
