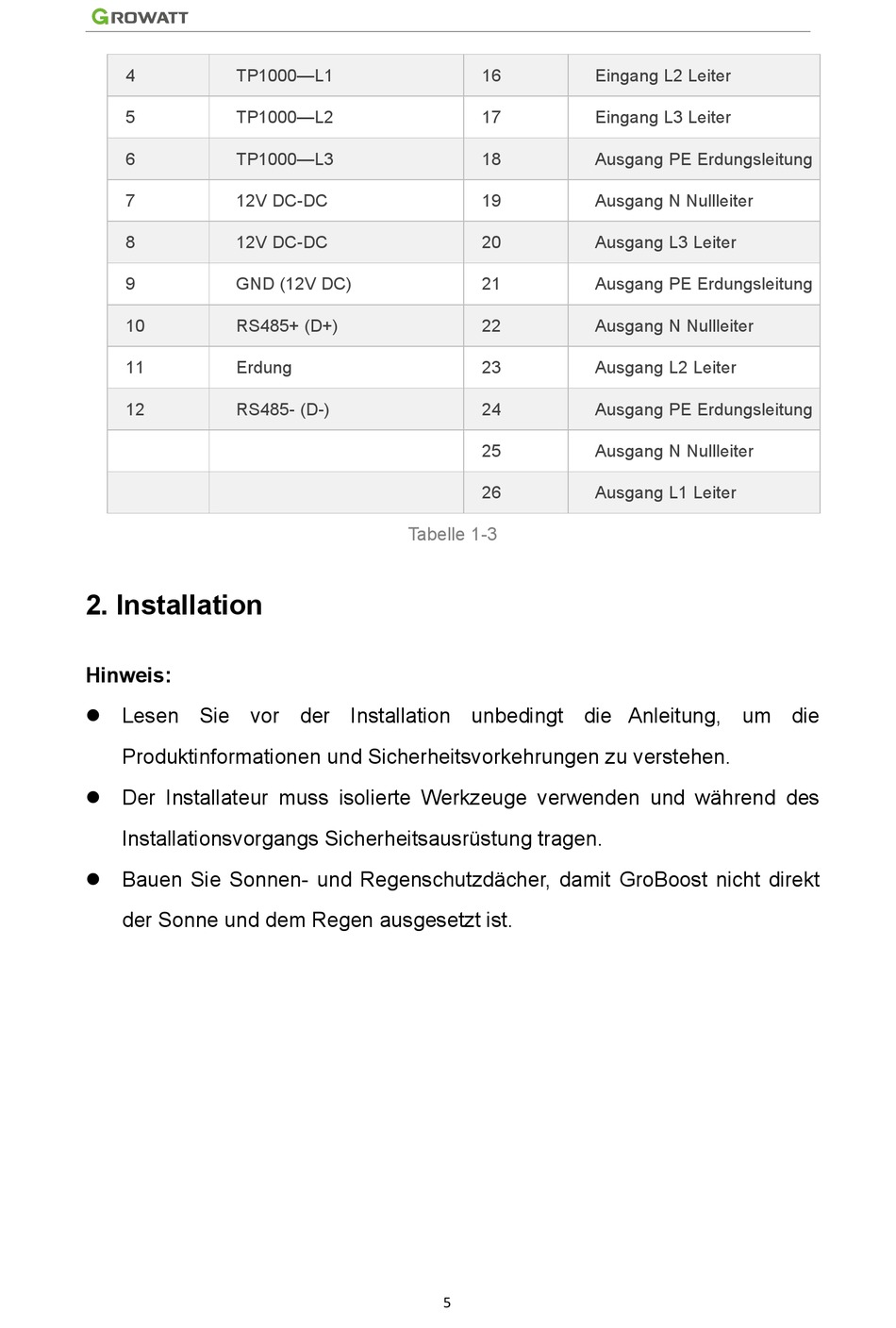

4
TP1000—L1
5
TP1000—L2
6
TP1000—L3
7
12V DC-DC
8
12V DC-DC
9
GND (12V DC)
10
RS485+ (D+)
11
Erdung
12
RS485- (D-)
2. Installation
Hinweis:
��Lesen Sie vor der Installation unbedingt die Anleitung, um die
Produktinformationen und Sicherheitsvorkehrungen zu verstehen.
��Der Installateur muss isolierte Werkzeuge verwenden und während des
Installationsvorgangs Sicherheitsausrüstung tragen.
��Bauen Sie Sonnen- und Regenschutzdächer, damit GroBoost nicht direkt
der Sonne und dem Regen ausgesetzt ist.
16
17
18
19
20
21
22
23
24
25
26
Tabelle 1-3
5
Eingang L2 Leiter
Eingang L3 Leiter
Ausgang PE Erdungsleitung
Ausgang N Nullleiter
Ausgang L3 Leiter
Ausgang PE Erdungsleitung
Ausgang N Nullleiter
Ausgang L2 Leiter
Ausgang PE Erdungsleitung
Ausgang N Nullleiter
Ausgang L1 Leiter
