Hinweis
��Die Phase L1 hat einen einstellbaren Leistungsmodus, während die Phase
L2/L3 einen festen Leistungsmodus hat. Der Modus mit einstellbarer
Ausgangsleistung wird für die PV-Verknüpfungsanwendung verwendet,
wobei die Ausgangsleistung für die Widerstandslast entsprechend der
überschüssigen Sonnenenergie angepasst wird.
��Drei Temperatursensoren sind getrennt mit den Phasen L1/L2/L3
verbunden. Die Klemme T1 ist mit der Phase L1 verbunden, die Klemme T2
mit der Phase L2 und der dreiphasigen Last, die Klemme T3 mit der Phase
L3.

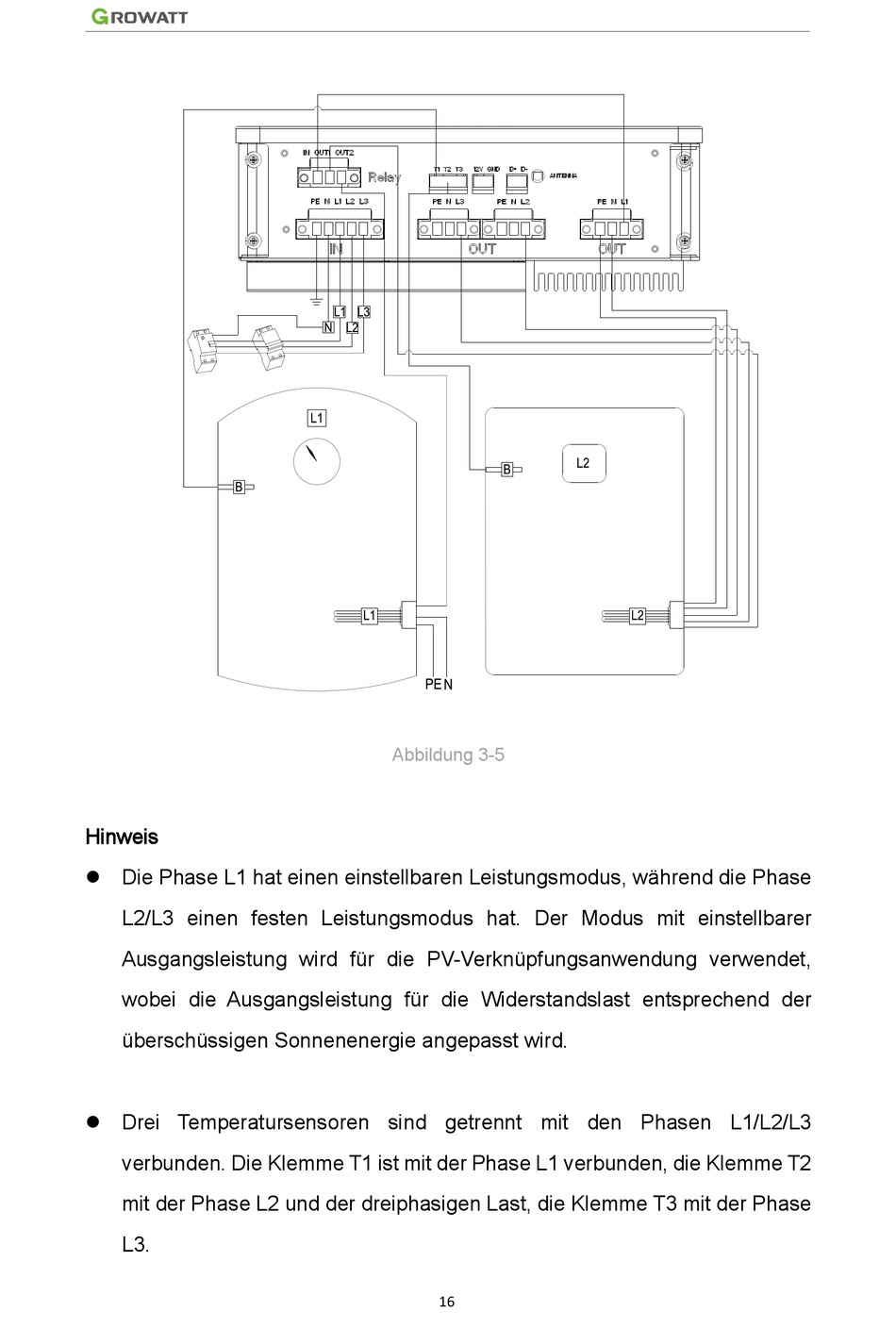

Abbildung 3-5
16
