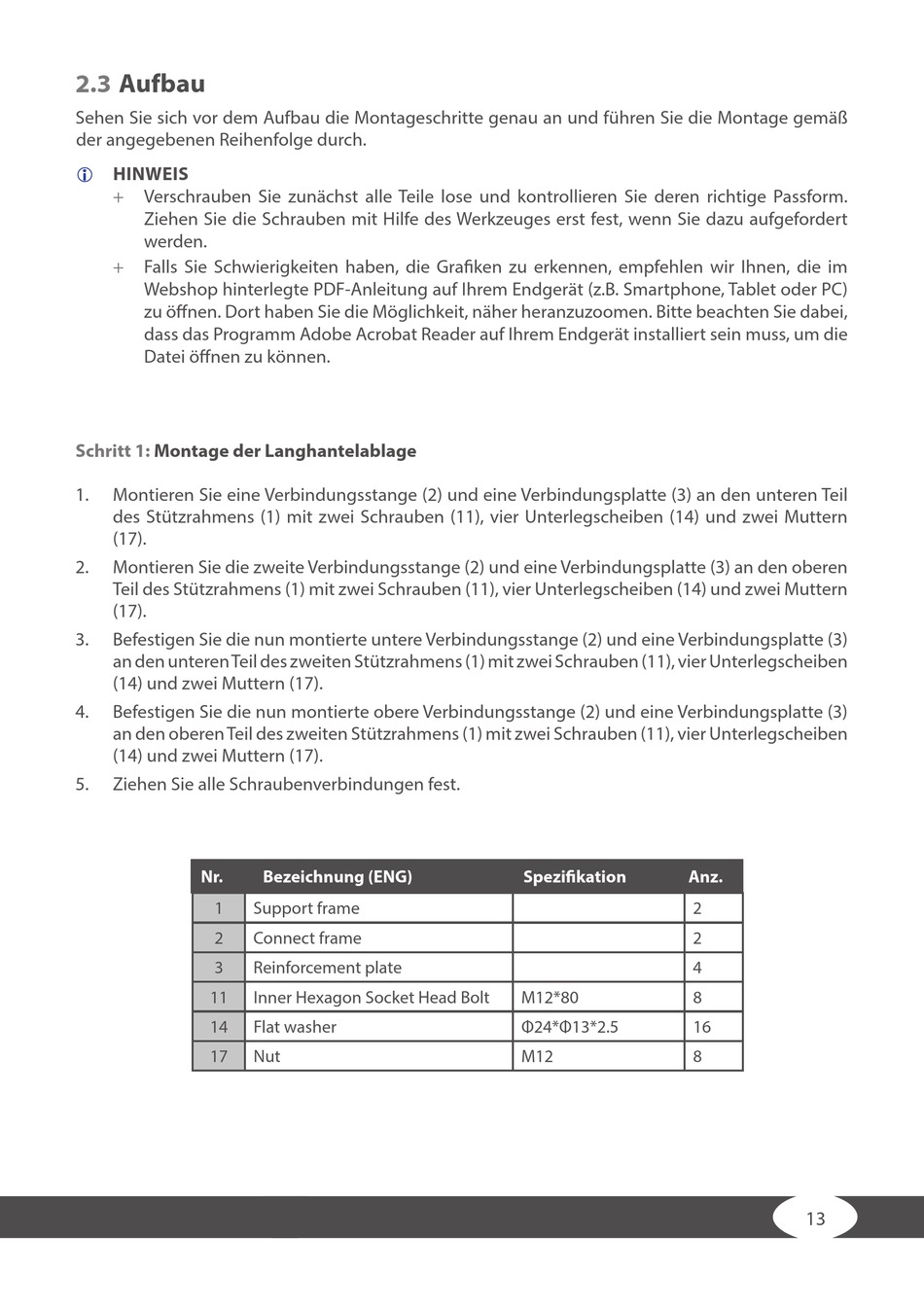

2.3
Aufbau
Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
+
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert
werden.
+
Falls Sie Schwierigkeiten haben, die Grafi ken zu erkennen, empfehlen wir Ihnen, die im
Webshop hinterlegte PDF-Anleitung auf Ihrem Endgerät (z.B. Smartphone, Tablet oder PC)
zu öff nen. Dort haben Sie die Möglichkeit, näher heranzuzoomen. Bitte beachten Sie dabei,
dass das Programm Adobe Acrobat Reader auf Ihrem Endgerät installiert sein muss, um die
Datei öff nen zu können.
Schritt 1:
Montage der Langhantelablage
1.
Montieren Sie eine Verbindungsstange (2) und eine Verbindungsplatte (3) an den unteren Teil
des Stützrahmens (1) mit zwei Schrauben (11), vier Unterlegscheiben (14) und zwei Muttern
(17).
2.
Montieren Sie die zweite Verbindungsstange (2) und eine Verbindungsplatte (3) an den oberen
Teil des Stützrahmens (1) mit zwei Schrauben (11), vier Unterlegscheiben (14) und zwei Muttern
(17).
3.
Befestigen Sie die nun montierte untere Verbindungsstange (2) und eine Verbindungsplatte (3)
an den unteren Teil des zweiten Stützrahmens (1) mit zwei Schrauben (11), vier Unterlegscheiben
(14) und zwei Muttern (17).
4.
Befestigen Sie die nun montierte obere Verbindungsstange (2) und eine Verbindungsplatte (3)
an den oberen Teil des zweiten Stützrahmens (1) mit zwei Schrauben (11), vier Unterlegscheiben
(14) und zwei Muttern (17).
5.
Ziehen Sie alle Schraubenverbindungen fest.
Nr.
1
2
3
11
14
17
Bezeichnung (ENG)
Support frame
Connect frame
Reinforcement plate
Inner Hexagon Socket Head Bolt
Flat washer
Nut
Spezifi kation
Anz.
2
2
4
M12*80
8
Φ24*Φ13*2.5
16
M12
8
13
