Vorgehensweise – Installation (WiFi Deck)

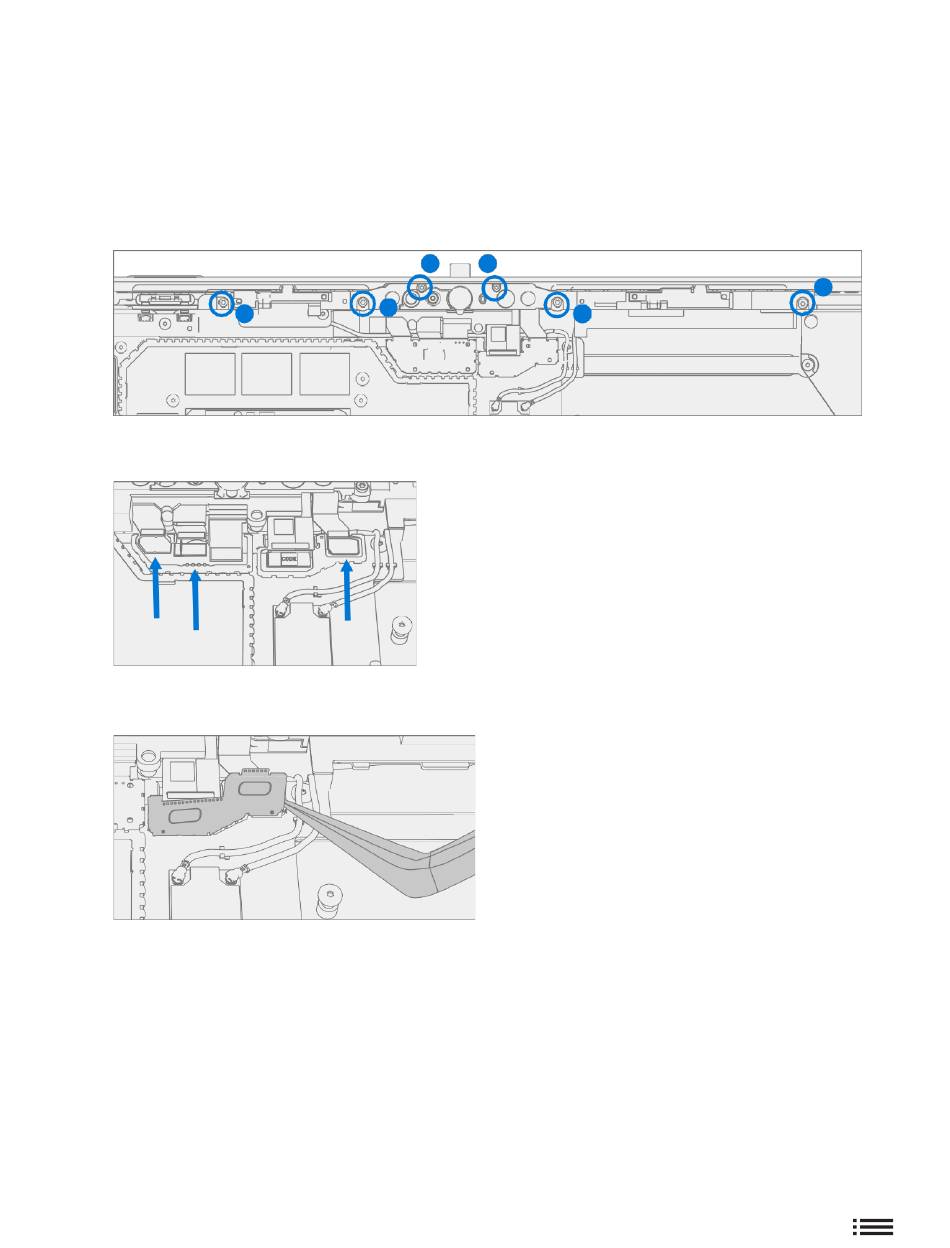

Installieren Sie WiFi-Deckschrauben – Platzieren Sie das WiFi-Deck über der Frontkamera und
1.
befestigen Sie es mit einem 5IP-Treiber (Torx-plus) und 4 Antennen-PCBA-Schrauben (gekennzeichnet mit 1).
Ziehen Sie jede Schraube fest, bis sie festsitzt, und drehen Sie sie dann um weitere 45 Grad (1/8 Umdrehung) oder
bis sie vollständig befestigt ist. Verwenden Sie einen 3IP-Treiber (Torx-plus) und 2 Kameraschrauben (mit 2
gekennzeichnet). Ziehen Sie jede Schraube fest, bis sie festsitzt, und drehen Sie sie dann um weitere 45 Grad (1/8
Umdrehung) oder bis sie vollständig befestigt ist.
FPCs verbinden – Verbinden Sie die drei FPCs für das WiFi-Deck mit dem Motherboard, indem Sie
2.
sie auf das Motherboard ausrichten und mit dem Finger nach unten drücken.
Installieren Sie die Anschlussabschirmung – Richten Sie mit einer Pinzette die Ecke der Abschirmung
3.
für das WiFi-Deck aus und drücken Sie mit dem Finger auf die Kanten, um sie einzurasten.
Thermomodul installieren – Installieren Sie das Thermomodul wie im Verfahren – Installation
4.
(Thermomodul)
Surflink installieren – Installieren Sie den Surflink wie in der Vorgehensweise – Installation (Surflink)
5.
beschrieben
Display installieren – Installieren Sie das Display wie im Verfahren – Installation (Display)
6.
Installieren Sie rSSD – Installieren Sie die rSSD wie im Verfahren – Installation (rSSD)
7.
Führen Sie SDT aus – Schalten Sie das Gerät ein und verbinden Sie das USB-Laufwerk mit den SDT-
8.
78
1
1
55) beschrieben
(Seite
2 2
1
M1288707_RevA
1
(Seite 51)
41) beschrieben
(Seite
29) beschrieben
(Seite
