Legende
Nr
Beschreibung
1
Magnetventil - Ölablass
2
Magnetventil - Absaugung
3
Ventilblock komplett
4
Magnetventil - Vakuum
5
Kondensator
6
Vakuumpumpe
7
Verdichter
8
Gebläse (am Kondensator)
9
Silentblock Waage
11
Filtertrockner
12
Kältemittelflasche
13
Magnetventil - Kältemittelbefüllung
14
Heizelement mit Thermostat an der Flasche
15
Destillator / Abscheider
16
Schwimmer
17
Sicherheitsdruckschalter
18
Sicherheitsventil
19
Magnetventil - PAG Öleinspritzung
20
Verdichter Ölabscheider
21
Niederdruck-Manometer
22
Hochdruck-Manometer
23
Gasabsauggebläse
24
LOW Magnetventil
25
HIGH Magnetventil
27
Magnetventil - UV-Einspritzung
29
Magnetventil - Ölrückleitung zum Verdichter
31
Rückschlagventil - Verdichter Saugseite
8-9

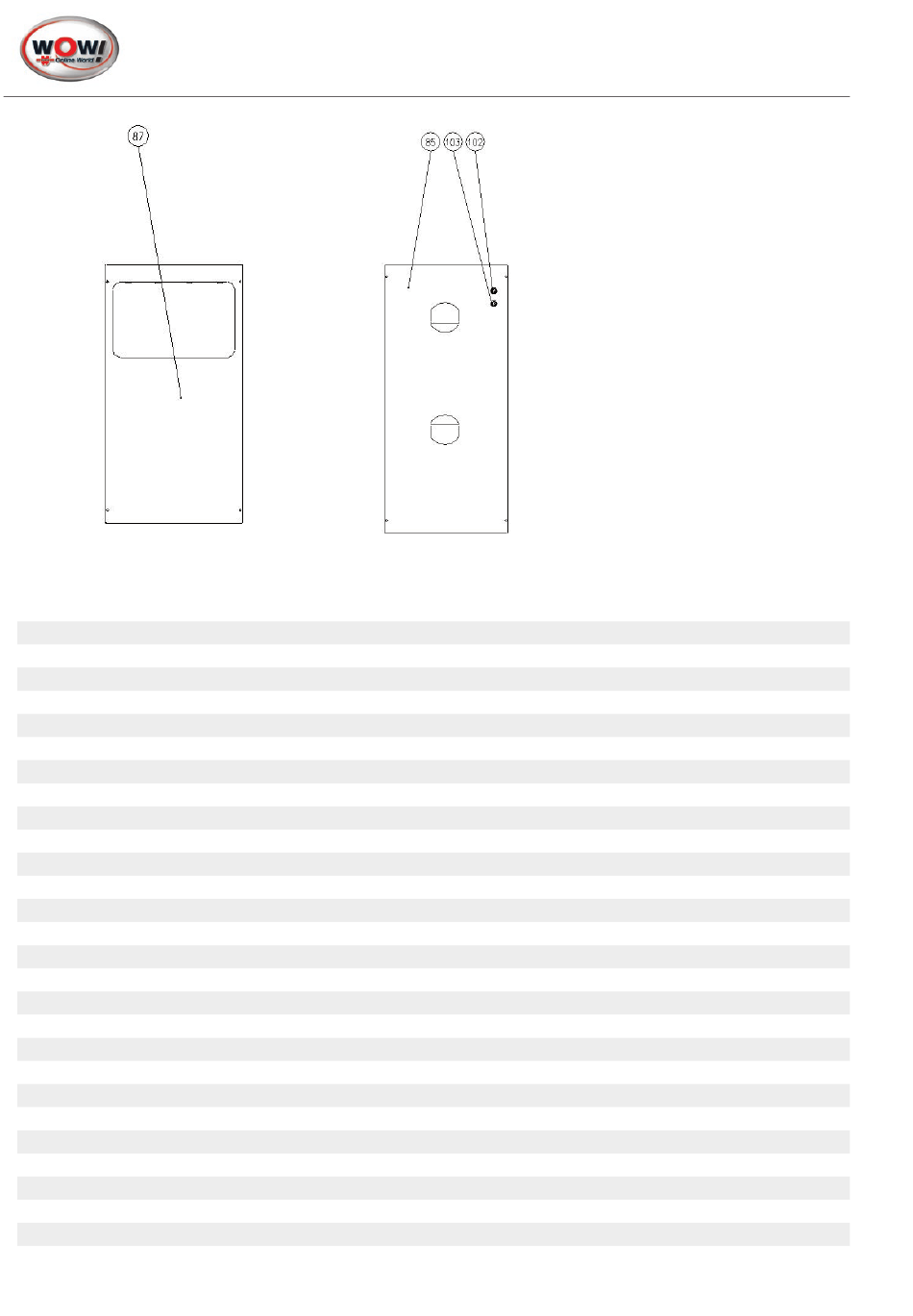

Abb.007
Abb.008
Nr
Beschreibung
52
PAG Öl-Messbehälter
55
UV-Messbehälter
56
Altölbehälter
57
Niederdruckschlauch
58
Hochdruckschlauch
59
Schlauch – Ölrückleitung zum Verdichter
60
Schlauch – Einlass Destiller
61
Schlauch – Filtereinlass
62
Schlauch – Verdichtereinlass
63
Schlauch – Einlass Kondensator
64
Kapillarrohr - Einlass Ölablauf
65
Kapillarrohr - Auslass Ölablauf
66
Kapillarrohr Niederdruck-Manometer
67
Kapillarschlauch Hochdruck-Manometer
68
Kapillarrohr - Kältemittelbefüllung
71
Kapillarrohr - UV-Einspritzung
72
Kapillarschlauch Sicherheitsventil
73
Kapillarrohr - PAG Öleinspritzung
74
Schlauch - Vakuum
75
Zuführleitung
76
Hauptschalter
78
Drucker
79
Thermopapier
80
DAG-Steuermodul (Display)
81
CAP-Steuerungsplatine
82
Netzteil
83
Obere Kunststoffabdeckung
Gerätebeschreibung WAC 2000 Entry
