ATICS® demontieren bei Schraubmontage
6.

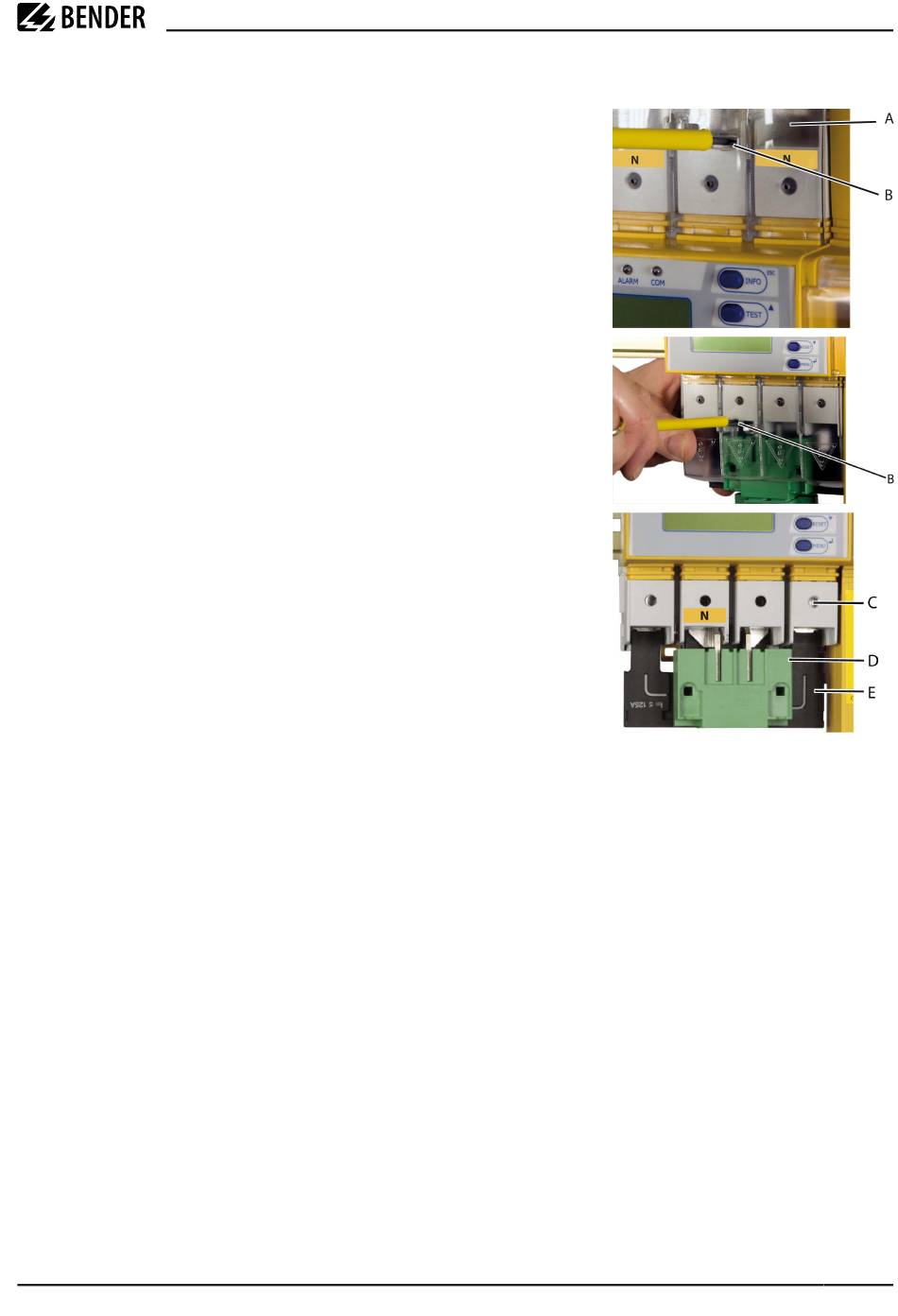

Untere und obere Klemmenabdeckungen (A) abheben. Hierzu mit
Schraubendreher den Sperrhaken (B) in der Mitte der Abdeckung
zurückdrücken.
7.
Innensechskantschrauben der Klemmen (C) lösen.
8.
Grüne Steckvorrichtungen (D) oben und unten entfernen.
9.
Schwarze Brücke unten (E) entfernen.
10. Befestigungsschrauben lösen und ATICS® von der Montageplatte
entfernen.
10.5.2 Neues ATICS® einbauen
Montage
Auf Hutschiene: Siehe „Montage auf Hutschiene", Seite 23.
Auf Platte: Siehe „Schraubmontage auf Platte", Seite 24.
Anschluss
Siehe „ATICS® sicher anschließen", Seite 25.
ATICS-2-DIO_D00080_05_M_XXDE / 04.2024
ATICS-2-...-DIO, ATICS-4-...-DIO
81
