Systembeschreibung

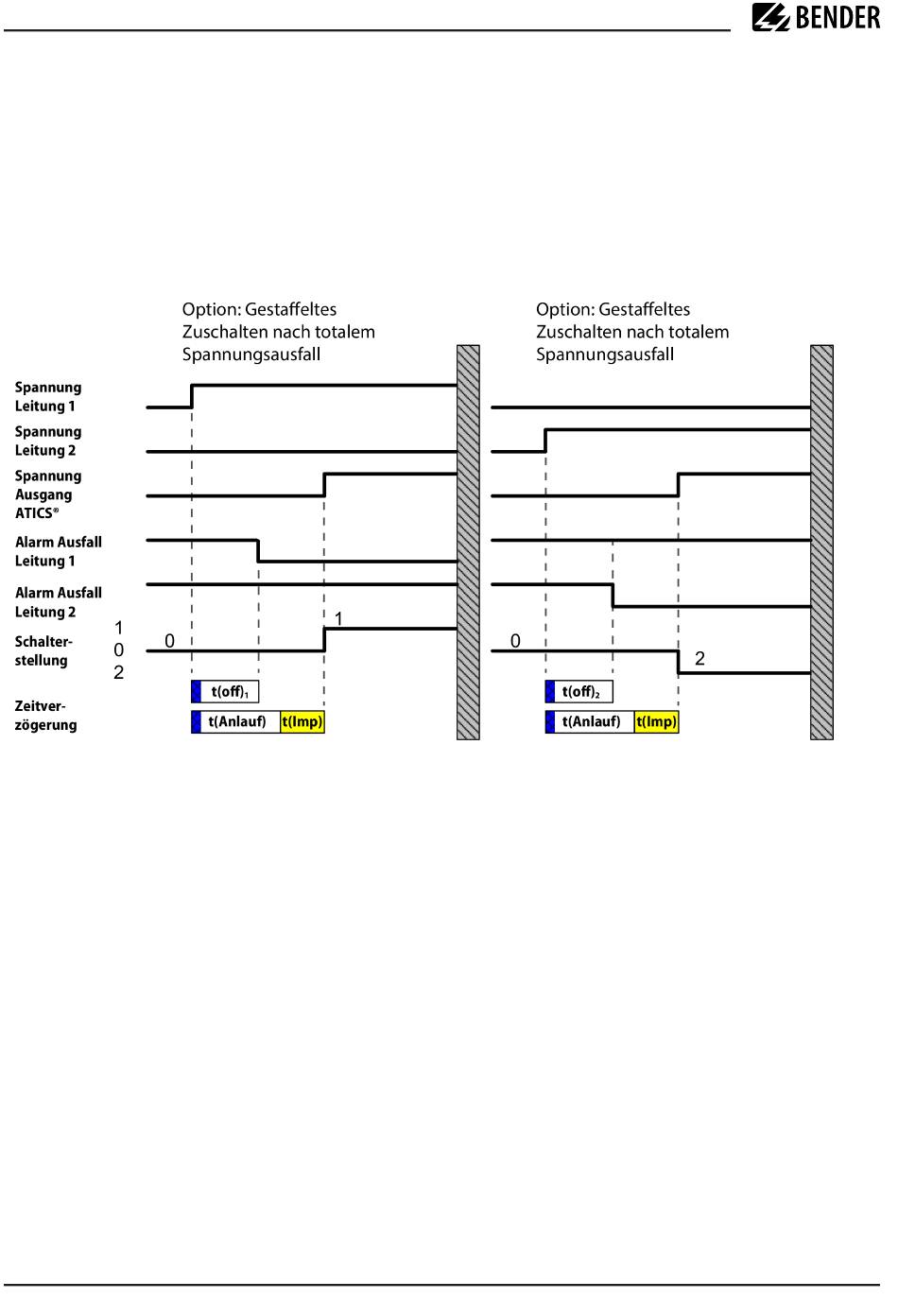

4.5.1.2 Zeitdiagramm: Gestaffeltes Zuschalten nach totalem Spannungsausfall
Durch ein zeitlich gestaffeltes Zuschalten nach einem totalen Spannungsausfall (auf beiden Einspeisungen
keine Spannung mehr vorhanden) wird vermieden, dass alle Verbraucher gleichzeitig eingeschaltet werden.
Bringen Sie ATICS® mittels Sechskantschlüssel in Position „0".
Bei Spannungswiederkehr schaltet ATICS® mit der eingestellten Verzögerungszeit t(Anlauf) die Einspeisung
wieder ein.
Beispiel: Als bevorzugte Leitung ist Leitung 1 eingestellt.
Legende
t(Imp) Impulszeit: 15 ... 30 ms
t(Anlauf) Einschaltverzögerung nach totalem Spannungsausfall
t(off) Rückfallverzögerung Ausfall Spannung Leitung 1
1
t(off) Rückfallverzögerung Ausfall Spannung Leitung 2
2
Nach totalem Spannungsausfall und Neustart des ATICS® starten gleichzeitig t(off) und t(Anlauf). Die längere
Zeit bestimmt das Verhalten. Nach dem Einschalten führt ATICS® eine schnelle Messung der Spannung mit
t(off) = 100 ms durch. Ist die Spannung im zulässigen Bereich, wird der eingestellte Wert von t(off) ignoriert. Ist
die Spannung zu niedrig, wartet ATICS® bis die eingestellte Zeit t(off) abgelaufen ist.
16 ATICS-2-DIO_D00080_05_M_XXDE / 04.2024
Messzeit: ca. 50 ms
Messzeit: ca. 50 ms
Messzeit: ca. 50 ms
