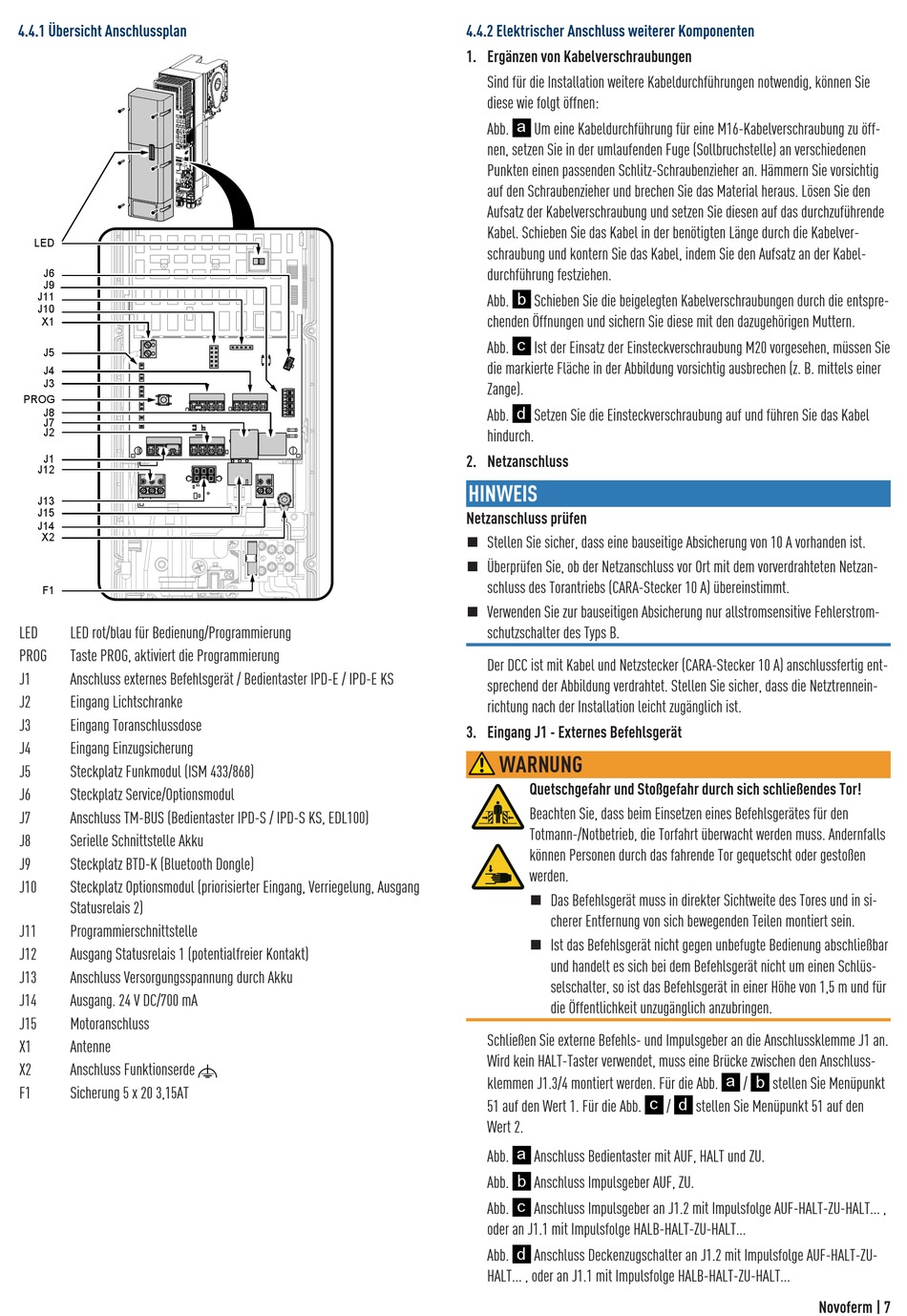

Novoferm DCC-80 Original-Montage- Und Betriebsanleitung Seite 7

4.4.1 Übersicht Anschlussplan
LED LED rot/blau für Bedienung/Programmierung
PROG Taste PROG, aktiviert die Programmierung
J1 Anschluss externes Befehlsgerät / Bedientaster IPD-E / IPD-E KS
J2 Eingang Lichtschranke
J3 Eingang Toranschlussdose
J4 Eingang Einzugsicherung
J5 Steckplatz Funkmodul (ISM 433/868)
J6 Steckplatz Service/Optionsmodul
J7 Anschluss TM-BUS (Bedientaster IPD-S / IPD-S KS, EDL100)
J8 Serielle Schnittstelle Akku
J9 Steckplatz BTD-K (Bluetooth Dongle)
J10 Steckplatz Optionsmodul (priorisierter Eingang, Verriegelung, Ausgang
Statusrelais 2)
J11 Programmierschnittstelle
J12 Ausgang Statusrelais 1 (potentialfreier Kontakt)
J13 Anschluss Versorgungsspannung durch Akku
J14 Ausgang. 24 V DC/700 mA
J15 Motoranschluss
X1 Antenne
X2 Anschluss Funktionserde
F1 Sicherung 5 x 20 3,15AT
⁠
4.4.2 Elektrischer Anschluss weiterer Komponenten
1. Ergänzen von Kabelverschraubungen
Sind für die Installation weitere Kabeldurchführungen notwendig, können Sie
diese wie folgt öffnen:
a
Abb. ⁠ Um eine Kabeldurchführung für eine M16-Kabelverschraubung zu öff-
nen, setzen Sie in der umlaufenden Fuge (Sollbruchstelle) an verschiedenen
Punkten einen passenden Schlitz-Schraubenzieher an. Hämmern Sie vorsichtig
auf den Schraubenzieher und brechen Sie das Material heraus. Lösen Sie den
Aufsatz der Kabelverschraubung und setzen Sie diesen auf das durchzuführende
Kabel. Schieben Sie das Kabel in der benötigten Länge durch die Kabelver-
schraubung und kontern Sie das Kabel, indem Sie den Aufsatz an der Kabel-
durchführung festziehen.
Abb. b ⁠ Schieben Sie die beigelegten Kabelverschraubungen durch die entspre-
chenden Öffnungen und sichern Sie diese mit den dazugehörigen Muttern.
c
Abb. ⁠ Ist der Einsatz der Einsteckverschraubung M20 vorgesehen, müssen Sie
die markierte Fläche in der Abbildung vorsichtig ausbrechen (z. B. mittels einer
Zange).
Abb. d ⁠ Setzen Sie die Einsteckverschraubung auf und führen Sie das Kabel
hindurch.
2. Netzanschluss
HINWEIS
Netzanschluss prüfen
n Stellen Sie sicher, dass eine bauseitige Absicherung von 10 A vorhanden ist.
n Überprüfen Sie, ob der Netzanschluss vor Ort mit dem vorverdrahteten Netzan-
schluss des Torantriebs (CARA-Stecker 10 A) übereinstimmt.
n Verwenden Sie zur bauseitigen Absicherung nur allstromsensitive Fehlerstrom-
schutzschalter des Typs B.
Der DCC ist mit Kabel und Netzstecker (CARA-Stecker 10 A) anschlussfertig ent-
sprechend der Abbildung verdrahtet. Stellen Sie sicher, dass die Netztrennein-
richtung nach der Installation leicht zugänglich ist.
3. Eingang J1 - Externes Befehlsgerät
WARNUNG
Quetschgefahr und Stoßgefahr durch sich schließendes Tor!
Beachten Sie, dass beim Einsetzen eines Befehlsgerätes für den
Totmann-/Notbetrieb, die Torfahrt überwacht werden muss. Andernfalls
können Personen durch das fahrende Tor gequetscht oder gestoßen
werden.
n Das Befehlsgerät muss in direkter Sichtweite des Tores und in si-
cherer Entfernung von sich bewegenden Teilen montiert sein.
n Ist das Befehlsgerät nicht gegen unbefugte Bedienung abschließbar
und handelt es sich bei dem Befehlsgerät nicht um einen Schlüs-
selschalter, so ist das Befehlsgerät in einer Höhe von 1,5 m und für
die Öffentlichkeit unzugänglich anzubringen.
Schließen Sie externe Befehls- und Impulsgeber an die Anschlussklemme J1 an.
Wird kein HALT-Taster verwendet, muss eine Brücke zwischen den Anschluss-
klemmen J1.3/4 montiert werden. Für die Abb.
51 auf den Wert 1. Für die Abb.
Wert 2.
a
Abb. ⁠ Anschluss Bedientaster mit AUF, HALT und ZU.
b
Abb. ⁠ Anschluss Impulsgeber AUF, ZU.
c
Abb. ⁠ Anschluss Impulsgeber an J1.2 mit Impulsfolge AUF-HALT-ZU-HALT... ,
oder an J1.1 mit Impulsfolge HALB-HALT-ZU-HALT...
d
Abb. ⁠ Anschluss Deckenzugschalter an J1.2 mit Impulsfolge AUF-HALT-ZU-
HALT... , oder an J1.1 mit Impulsfolge HALB-HALT-ZU-HALT...
a
b
⁠ / ⁠ stellen Sie Menüpunkt
c
d
⁠ / ⁠ stellen Sie Menüpunkt 51 auf den
