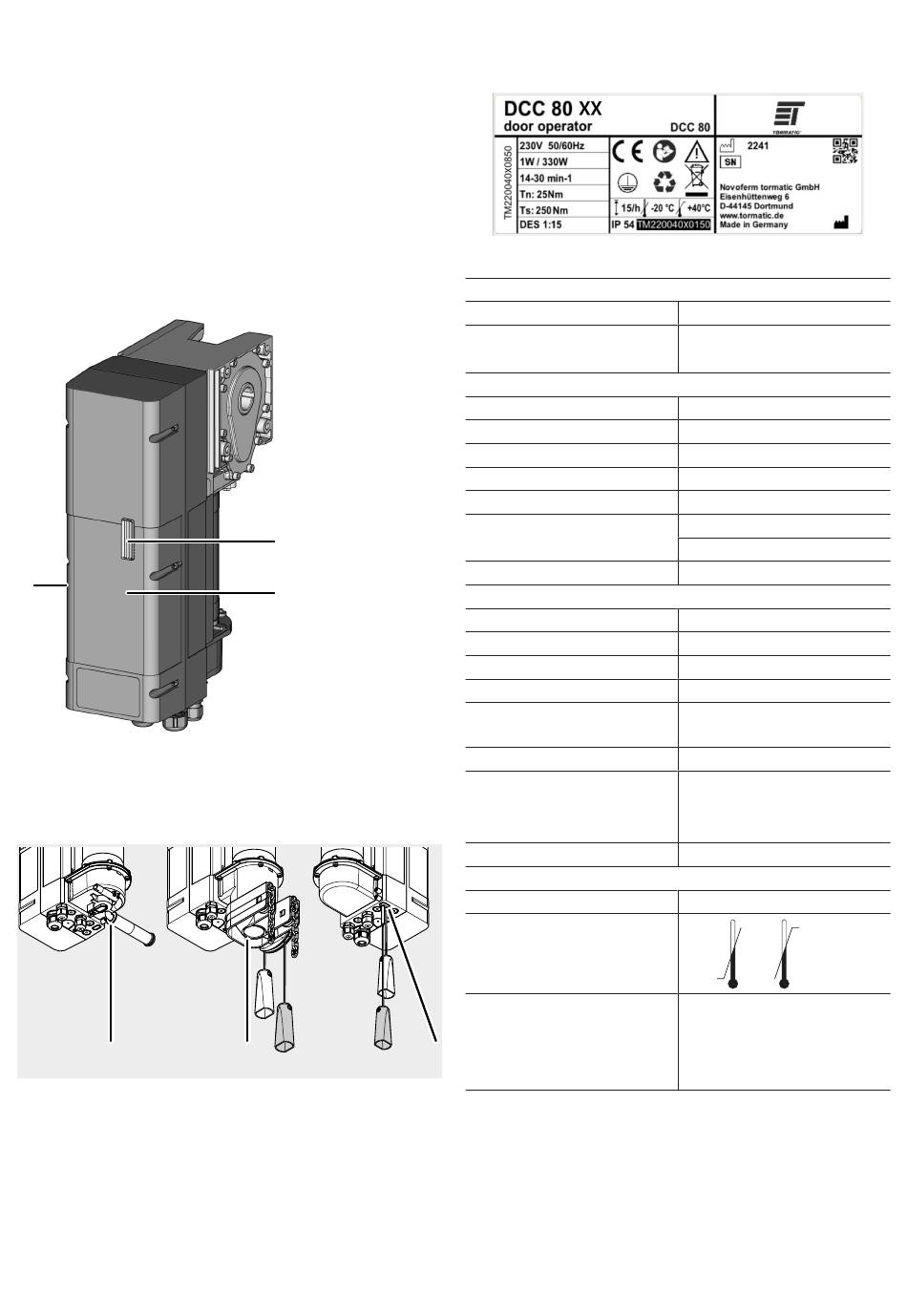

3 Produktbeschreibung
Der DCC ist optional mit einem Bedientaster (nachfolgend als "IPD-E" bezeichnet)
zur Bedienung und Programmierung ausgestattet. Über eine LED (rot/blau) wird der
aktuelle Status des Tores sowie die Navigation der Programmierung signalisiert. Mit
dem IPD-E ist eine Basisprogrammierung möglich.
Alternativ kann am DCC ein Bedientaster mit zweistelliger 7-Segment-Anzeige (nach-
folgend als "IPD-S" bezeichnet) angeschlossen werden. Der IPD-S zeigt den aktuel-
len Status des Tores und bei der Programmierung das Menü und den Einstellwert an.
Mit einem angeschlossenen IPD-S am DCC erhält man den Zugriff auf ein erweitertes
Funktionsmenü in der Programmierung. Darüber hinaus verfügt der IPD-S über zu-
sätzliche Ein- und Ausgänge.
Für Informationen zur Bedienung mit IPD-S, siehe vollständige Version der Montage-
und Betriebsanleitung.
3
1 LED Status/Programmierung
3 Typenschild an der Geräteseite
Beachten Sie, dass die Modellvarianten sich in ihren Notbetrieb-Mechanismen unter-
scheiden:
4
4 DCC-80 NHK / DCC-80 NHK WE
mit Nothandkurbel
5 DCC-80 SK / DCC-80 SK-WE
Notbetrieb über schnelle Kette
6 DCC-80 ER
mechanische Notentriegelung des Antriebs
1
2
2 Gehäusedeckel
5
3.1 Typenschild
Das Typenschild befindet sich seitlich am Steuerungsgehäuse. Die angegebenen An-
schlusswerte sind zu beachten.
3.2 Technische Daten
Allgemein
Höhe x Breite x Tiefe
Kabeldurchführungen
Elektrische Angaben
Betriebsspannung
Betriebsstrom
Schutzklasse:
Steuerspannung Sensoren
Leistung Betrieb/Ruhe
Belastung Relaiskontakt (J12)
Belastung Relaiskontakt (J31)
Mechanische Angaben
Abtriebsdrehzahl
Antriebsnennmoment
Max. Haltemoment
Maximale Last
Endschalterbereich / Umdrehungen Tor-
welle
Zyklen pro Stunde
Sicherheit gem. EN 13849-1
Emissionsschalldruckpegel
Umgebung
Schutzart
Betriebstemperatur
Hersteller
6
1)
Angabe nach EN 60335-2-103
Die Garantie gilt für 2 Jahre oder 36000-Zyklen (je nachdem was zuerst erreicht
wird).
450 mm x 120 mm x 275 mm
5 x M16
1 x M20 V-Ausschnitt
1~230 V
3 A
I
24 V DC
330 W / <1 W
230 V AC, 2 A, ohmsch
230 V AC, 1 A, induktiv
24 V AC/DC, 1 A, ohmsch
-1
14-30 min
1)
25 Nm / 80 Nm
250 Nm
2500 N
15
15
J3.4 Stopp-A: Kat.2 / PL= c
J3.2 Sks: Kat.2 / PL= c
J10.2/3 Einzugsicherung: Kat.2 / PL= c
LpA ≤ 70 dB (A)
IP 54
+40 °C
-20 °C
⁠
Novoferm tormatic GmbH
Eisenhüttenweg 6
D-44145 Dortmund
www.tormatic.de
