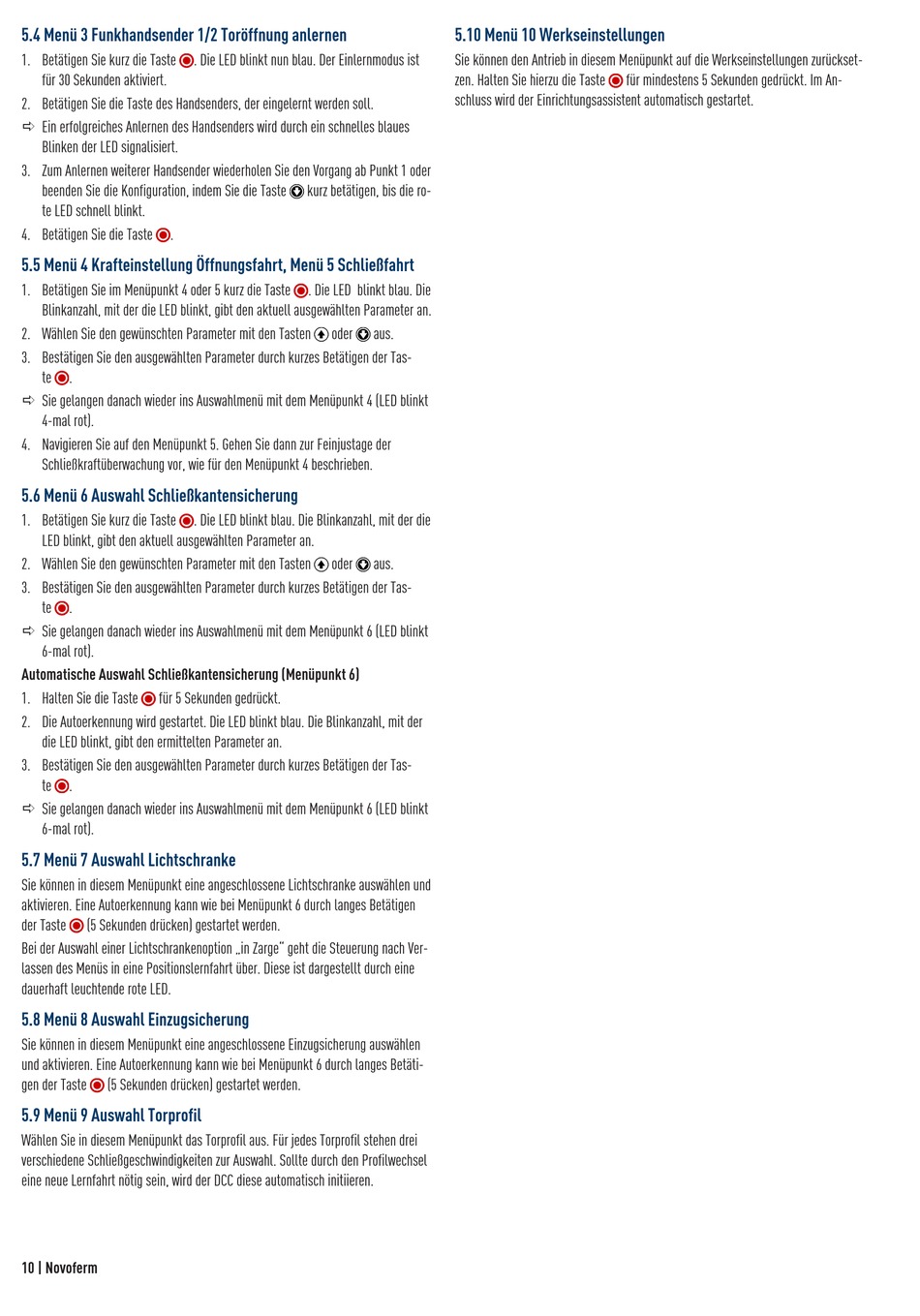

Novoferm DCC-80 Original-Montage- Und Betriebsanleitung Seite 10

5.4 Menü 3 Funkhandsender 1/2 Toröffnung anlernen
1. Betätigen Sie kurz die Taste ⁠ . Die LED blinkt nun blau. Der Einlernmodus ist
für 30 Sekunden aktiviert.
2. Betätigen Sie die Taste des Handsenders, der eingelernt werden soll.
ð Ein erfolgreiches Anlernen des Handsenders wird durch ein schnelles blaues
Blinken der LED signalisiert.
3. Zum Anlernen weiterer Handsender wiederholen Sie den Vorgang ab Punkt 1 oder
beenden Sie die Konfiguration, indem Sie die Taste ⁠ kurz betätigen, bis die ro-
te LED schnell blinkt.
4. Betätigen Sie die Taste ⁠ .
5.5 Menü 4 Krafteinstellung Öffnungsfahrt, Menü 5 Schließfahrt
1. Betätigen Sie im Menüpunkt 4 oder 5 kurz die Taste ⁠ . Die LED blinkt blau. Die
Blinkanzahl, mit der die LED blinkt, gibt den aktuell ausgewählten Parameter an.
2. Wählen Sie den gewünschten Parameter mit den Tasten ⁠ oder
3. Bestätigen Sie den ausgewählten Parameter durch kurzes Betätigen der Tas-
te ⁠ .
ð Sie gelangen danach wieder ins Auswahlmenü mit dem Menüpunkt 4 (LED blinkt
4-mal rot).
4. Navigieren Sie auf den Menüpunkt 5. Gehen Sie dann zur Feinjustage der
Schließkraftüberwachung vor, wie für den Menüpunkt 4 beschrieben.
5.6 Menü 6 Auswahl Schließkantensicherung
1. Betätigen Sie kurz die Taste ⁠ . Die LED blinkt blau. Die Blinkanzahl, mit der die
LED blinkt, gibt den aktuell ausgewählten Parameter an.
2. Wählen Sie den gewünschten Parameter mit den Tasten ⁠ oder
3. Bestätigen Sie den ausgewählten Parameter durch kurzes Betätigen der Tas-
te ⁠ .
ð Sie gelangen danach wieder ins Auswahlmenü mit dem Menüpunkt 6 (LED blinkt
6-mal rot).
Automatische Auswahl Schließkantensicherung (Menüpunkt 6)
1. Halten Sie die Taste ⁠ für 5 Sekunden gedrückt.
2. Die Autoerkennung wird gestartet. Die LED blinkt blau. Die Blinkanzahl, mit der
die LED blinkt, gibt den ermittelten Parameter an.
3. Bestätigen Sie den ausgewählten Parameter durch kurzes Betätigen der Tas-
te ⁠ .
ð Sie gelangen danach wieder ins Auswahlmenü mit dem Menüpunkt 6 (LED blinkt
6-mal rot).
5.7 Menü 7 Auswahl Lichtschranke
Sie können in diesem Menüpunkt eine angeschlossene Lichtschranke auswählen und
aktivieren. Eine Autoerkennung kann wie bei Menüpunkt 6 durch langes Betätigen
der Taste ⁠ (5 Sekunden drücken) gestartet werden.
Bei der Auswahl einer Lichtschrankenoption „in Zarge" geht die Steuerung nach Ver-
lassen des Menüs in eine Positionslernfahrt über. Diese ist dargestellt durch eine
dauerhaft leuchtende rote LED.
5.8 Menü 8 Auswahl Einzugsicherung
Sie können in diesem Menüpunkt eine angeschlossene Einzugsicherung auswählen
und aktivieren. Eine Autoerkennung kann wie bei Menüpunkt 6 durch langes Betäti-
gen der Taste ⁠ (5 Sekunden drücken) gestartet werden.
5.9 Menü 9 Auswahl Torprofil
Wählen Sie in diesem Menüpunkt das Torprofil aus. Für jedes Torprofil stehen drei
verschiedene Schließgeschwindigkeiten zur Auswahl. Sollte durch den Profilwechsel
eine neue Lernfahrt nötig sein, wird der DCC diese automatisch initiieren.
10 | Novoferm
5.10 Menü 10 Werkseinstellungen
Sie können den Antrieb in diesem Menüpunkt auf die Werkseinstellungen zurückset-
zen. Halten Sie hierzu die Taste ⁠ für mindestens 5 Sekunden gedrückt. Im An-
schluss wird der Einrichtungsassistent automatisch gestartet.
⁠ aus.
⁠ aus.
