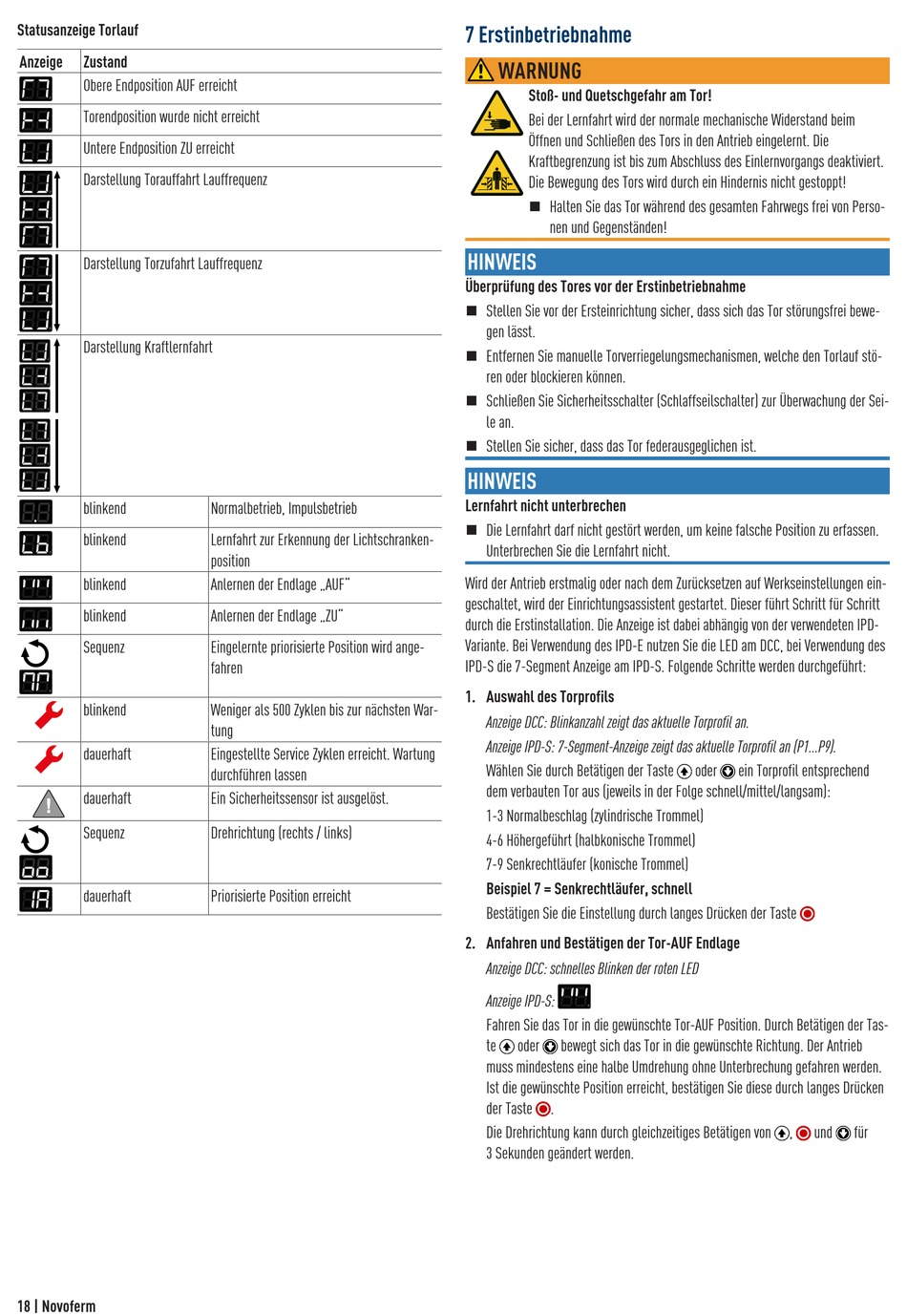

Novoferm DCC-80 Original-Montage- Und Betriebsanleitung Seite 18

Statusanzeige Torlauf
Anzeige Zustand
Obere Endposition AUF erreicht
⁠
Torendposition wurde nicht erreicht
⁠
Untere Endposition ZU erreicht
⁠
Darstellung Torauffahrt Lauffrequenz
⁠
Darstellung Torzufahrt Lauffrequenz
⁠
Darstellung Kraftlernfahrt
⁠
blinkend
⁠
blinkend
⁠
blinkend
⁠
blinkend
⁠
Sequenz
⁠
blinkend
⁠
dauerhaft
⁠
dauerhaft
⁠
Sequenz
⁠
dauerhaft
⁠
18 | Novoferm
Normalbetrieb, Impulsbetrieb
Lernfahrt zur Erkennung der Lichtschranken-
position
Anlernen der Endlage „AUF"
Anlernen der Endlage „ZU"
Eingelernte priorisierte Position wird ange-
fahren
Weniger als 500 Zyklen bis zur nächsten War-
tung
Eingestellte Service Zyklen erreicht. Wartung
durchführen lassen
Ein Sicherheitssensor ist ausgelöst.
Drehrichtung (rechts / links)
Priorisierte Position erreicht
7 Erstinbetriebnahme
WARNUNG
Stoß- und Quetschgefahr am Tor!
Bei der Lernfahrt wird der normale mechanische Widerstand beim
Öffnen und Schließen des Tors in den Antrieb eingelernt. Die
Kraftbegrenzung ist bis zum Abschluss des Einlernvorgangs deaktiviert.
Die Bewegung des Tors wird durch ein Hindernis nicht gestoppt!
n Halten Sie das Tor während des gesamten Fahrwegs frei von Perso-
nen und Gegenständen!
HINWEIS
Überprüfung des Tores vor der Erstinbetriebnahme
n Stellen Sie vor der Ersteinrichtung sicher, dass sich das Tor störungsfrei bewe-
gen lässt.
n Entfernen Sie manuelle Torverriegelungsmechanismen, welche den Torlauf stö-
ren oder blockieren können.
n Schließen Sie Sicherheitsschalter (Schlaffseilschalter) zur Überwachung der Sei-
le an.
n Stellen Sie sicher, dass das Tor federausgeglichen ist.
HINWEIS
Lernfahrt nicht unterbrechen
n Die Lernfahrt darf nicht gestört werden, um keine falsche Position zu erfassen.
Unterbrechen Sie die Lernfahrt nicht.
Wird der Antrieb erstmalig oder nach dem Zurücksetzen auf Werkseinstellungen ein-
geschaltet, wird der Einrichtungsassistent gestartet. Dieser führt Schritt für Schritt
durch die Erstinstallation. Die Anzeige ist dabei abhängig von der verwendeten IPD-
Variante. Bei Verwendung des IPD-E nutzen Sie die LED am DCC, bei Verwendung des
IPD-S die 7-Segment Anzeige am IPD-S. Folgende Schritte werden durchgeführt:
1. Auswahl des Torprofils
Anzeige DCC: Blinkanzahl zeigt das aktuelle Torprofil an.
Anzeige IPD-S: 7-Segment-Anzeige zeigt das aktuelle Torprofil an (P1...P9).
Wählen Sie durch Betätigen der Taste
dem verbauten Tor aus (jeweils in der Folge schnell/mittel/langsam):
1-3 Normalbeschlag (zylindrische Trommel)
4-6 Höhergeführt (halbkonische Trommel)
7-9 Senkrechtläufer (konische Trommel)
Beispiel 7 = Senkrechtläufer, schnell
Bestätigen Sie die Einstellung durch langes Drücken der Taste
2. Anfahren und Bestätigen der Tor-AUF Endlage
Anzeige DCC: schnelles Blinken der roten LED
Anzeige IPD-S: ⁠
Fahren Sie das Tor in die gewünschte Tor-AUF Position. Durch Betätigen der Tas-
te ⁠ oder ⁠ bewegt sich das Tor in die gewünschte Richtung. Der Antrieb
muss mindestens eine halbe Umdrehung ohne Unterbrechung gefahren werden.
Ist die gewünschte Position erreicht, bestätigen Sie diese durch langes Drücken
der Taste ⁠ .
Die Drehrichtung kann durch gleichzeitiges Betätigen von
3 Sekunden geändert werden.
⁠ oder ⁠ ein Torprofil entsprechend
⁠
⁠ , ⁠ und ⁠ für
