Oase Bitron C 24 W Gebrauchsanleitung Seite 333

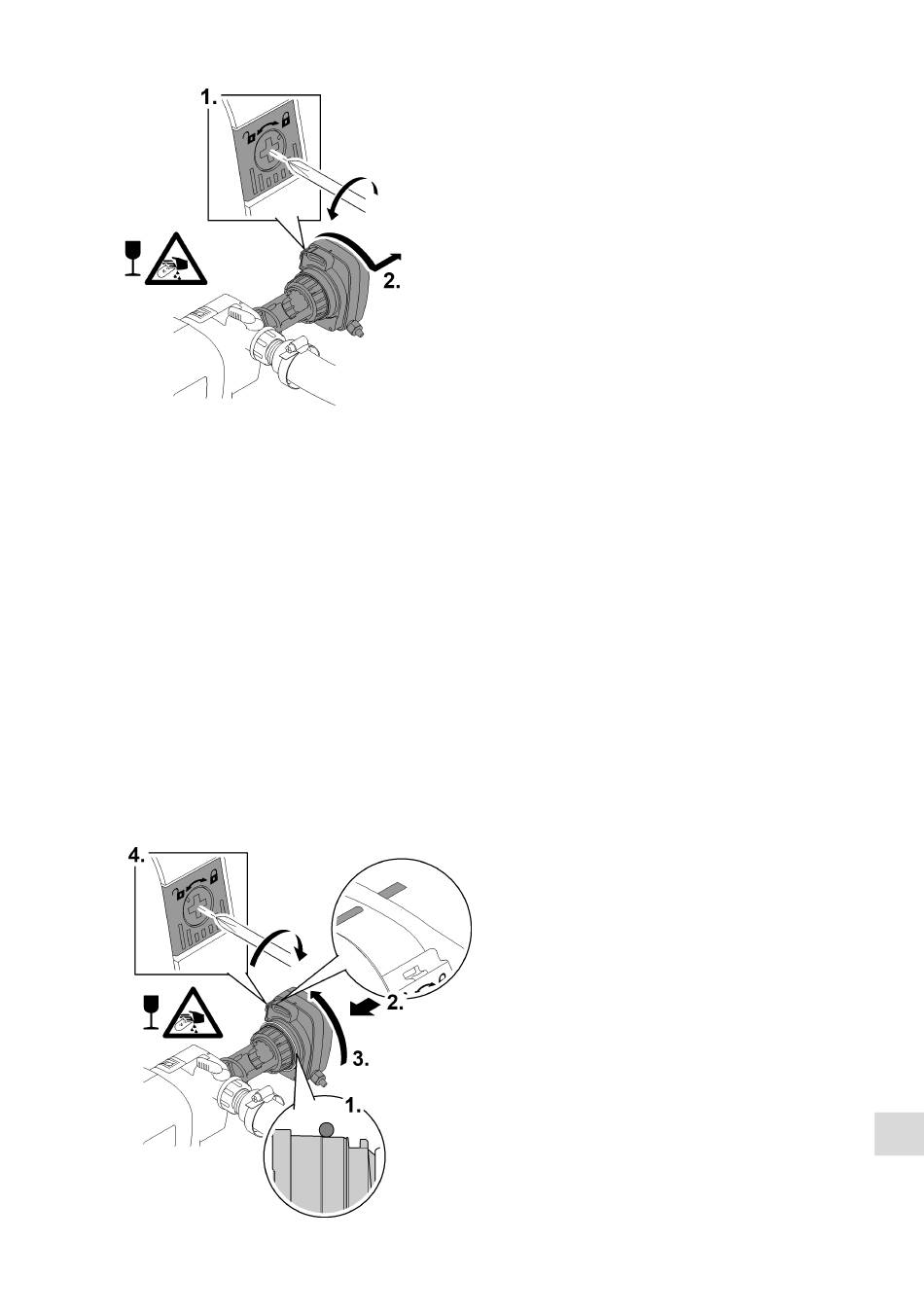

Монтаж головки устройства
Необходимо выполнить следующие действия:
1. Кольцо круглого сечения спозиционируйте перед буртиком на головке устрой-
ства.
– Кольцо круглого сечения должно быть чистым; если оно повреждено, то заме-
ните.
2. Головку устройства с очистным ротором осторожно и с лёгким нажимом вставьте
до упора в корпус.
– Головка устройства должна быть повёрнута так, чтобы метки на головке и на
корпусе совпадали.
3. Поверните головку устройства до упора.
– Фиксаторный рычаг должен защёлкнуться.
4. Закройте предохранительный винт в фиксаторном рычаге.
– Направление вращения к символу "Замок закрыт".
BTN0027
RU
BTN0028
333
