Rockwell Automation Allen-Bradley 1769-IQ32 Installationsanleitung Seite 6

6 Stromziehendes/stromlieferndes 24-V-DC-Eingangsmodul mit 32 Punkten der Serie Compact
7. Befestigen Sie am letzten Modul im System ein Abschlussmodul (5).
Verwenden Sie auch hierfür die Führungsschienen (siehe oben).
8. Verriegeln Sie das Abschlussmodul (6).
WICHTIG
Montage von E/A-Erweiterungsmodulen
ACHTUNG
!

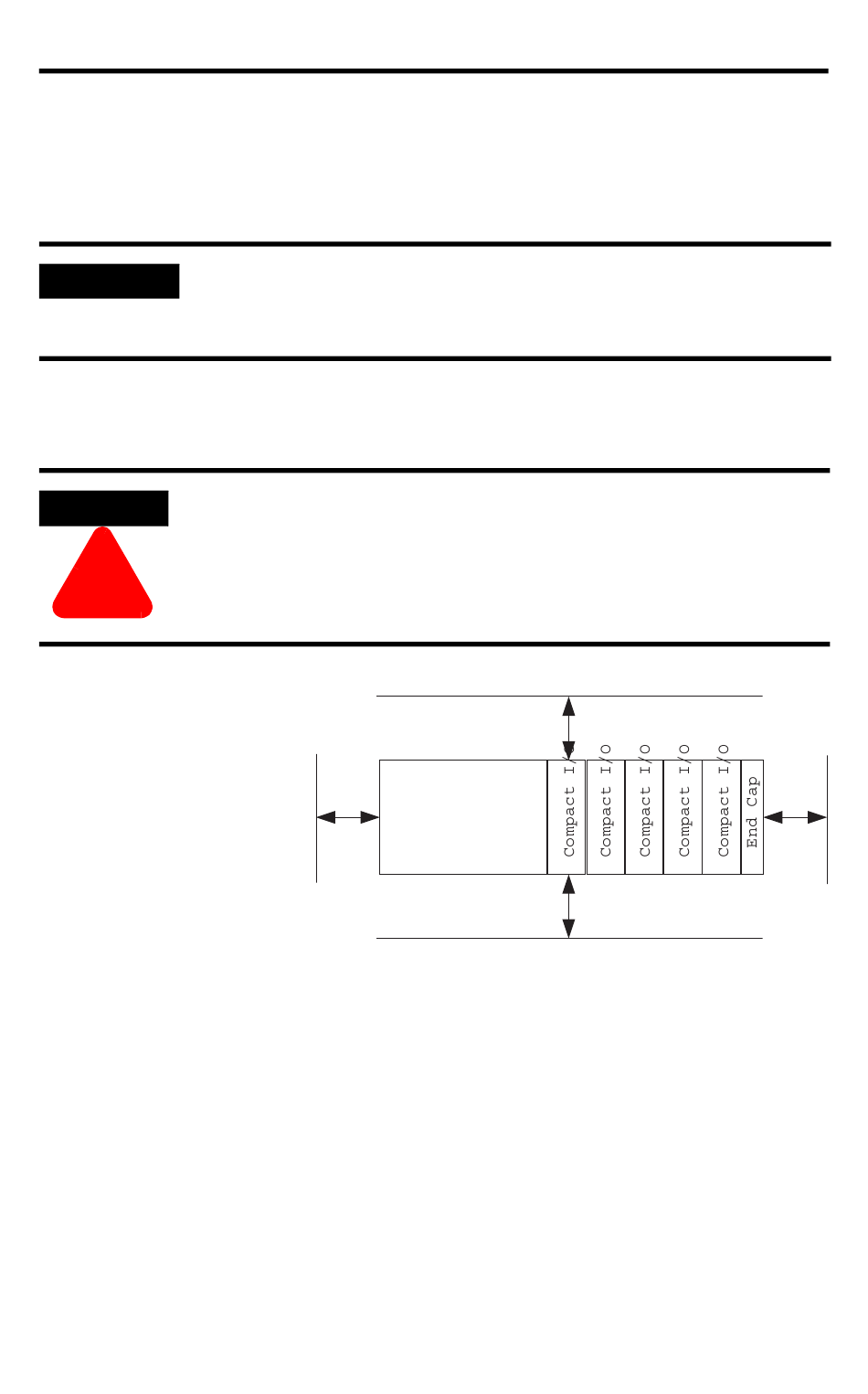

Mindestplatzbedarf
Halten Sie immer einen
ausreichenden Abstand zu
Gehäusewänden,
Leitungskanälen,
benachbarten Geräten etc.
Lassen Sie auf allen Seiten
etwa 50 mm Freiraum, um
eine angemessene
Belüftung sicherzustellen
(siehe Abbildung):
Schaltschrankmontage
Montieren Sie die Module mit jeweils zwei Schrauben im Schaltschrank. Verwenden
Sie M4- oder #8-Zylinderkopfschrauben. Für jedes Modul sind Montageschrauben
erforderlich.
Publikation 1769-IN032A-DE-P – April 2003
Verwenden Sie ein rechtes (1769-ECR) oder linkes (1769-ECL)
Abschlussmodul, um den seriellen Kommunikationsbus
abzuschließen.
Stellen Sie bei der Schaltschrank- oder DIN-Schienen-Montage
aller Geräte immer sicher, dass keinerlei Abfälle (Metallsplitter,
Kabelstücke usw.) in das Modul fallen können. Abfälle, die in das
Modul gelangen, können beim Einschalten zu Schäden führen.
Side
Top
Controller
Bottom
Side
