Stromziehendes/stromlieferndes 24-V-DC-Eingangsmodul mit 32 Punkten der Serie Compact
Zusammenbau des Systems
Das Modul kann vor oder nach der Montage an der Steuerung oder einem
benachbarten E/A-Modul befestigt werden. Montageanweisungen finden Sie in den
Abschnitten Schaltschrankmontage auf Seite 6 oder DIN-Schienen-Montage auf
Seite 8. Wie Sie Module in einem bereits montierten System austauschen, erfahren
Sie im Abschnitt Austausch einzelner Module in einem bestehenden System auf
Seite 8.
Gehen Sie beim Zusammenbau des Compact I/O-Systems wie folgt vor:
2
1. Unterbrechen Sie die Stromversorgung.
2. Stellen Sie sicher, dass sich der Bushebel des einzubauenden Moduls in der
entriegelten Stellung (ganz rechts) befindet.

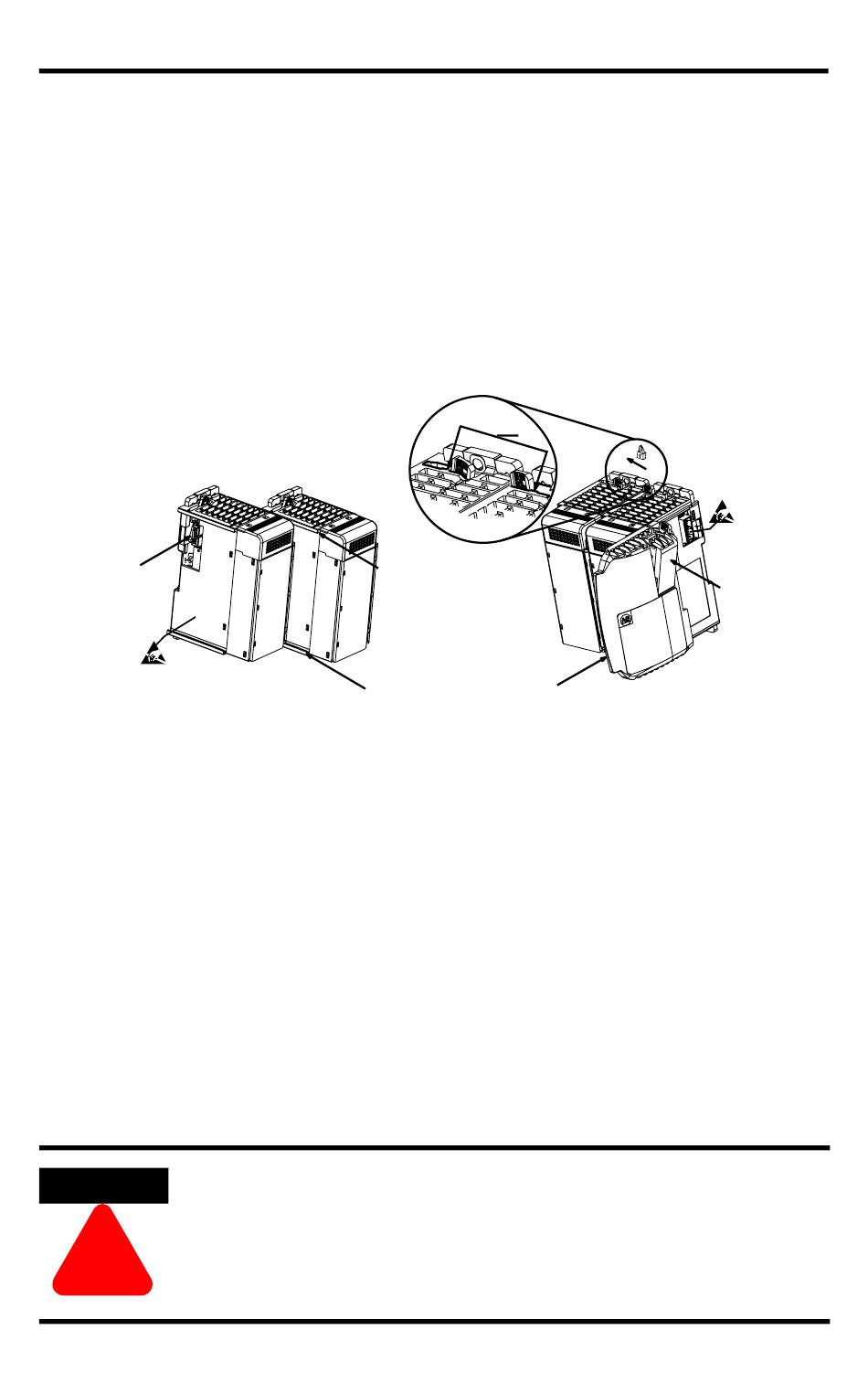

3. Verbinden Sie die Module mithilfe der oberen und unteren Führungsschienen (1)
sicher miteinander (oder mit einer Steuerung).
4. Schieben Sie das Modul an den Führungsschienen zurück, bis die Busverbinder
(2) bündig sind.
5. Drücken Sie den Bushebel leicht zurück, um die Positionierlasche (3)
freizugeben. Benutzen Sie dazu Ihre Finger oder einen kleinen Schraubendreher.
6.
Um die Kommunikation zwischen der Steuerung und dem Modul zu
ermöglichen, schieben Sie den Bushebel ganz nach links (4), bis er mit einem
Klicken einrastet. Vergewissern Sie sich, dass er richtig verriegelt ist.
ACHTUNG
!
1
Bei der Befestigung der E/A-Module ist es sehr wichtig, dass die
Busverbinder richtig miteinander verriegelt sind, damit eine sichere
elektrische Verbindung gewährleistet ist.
