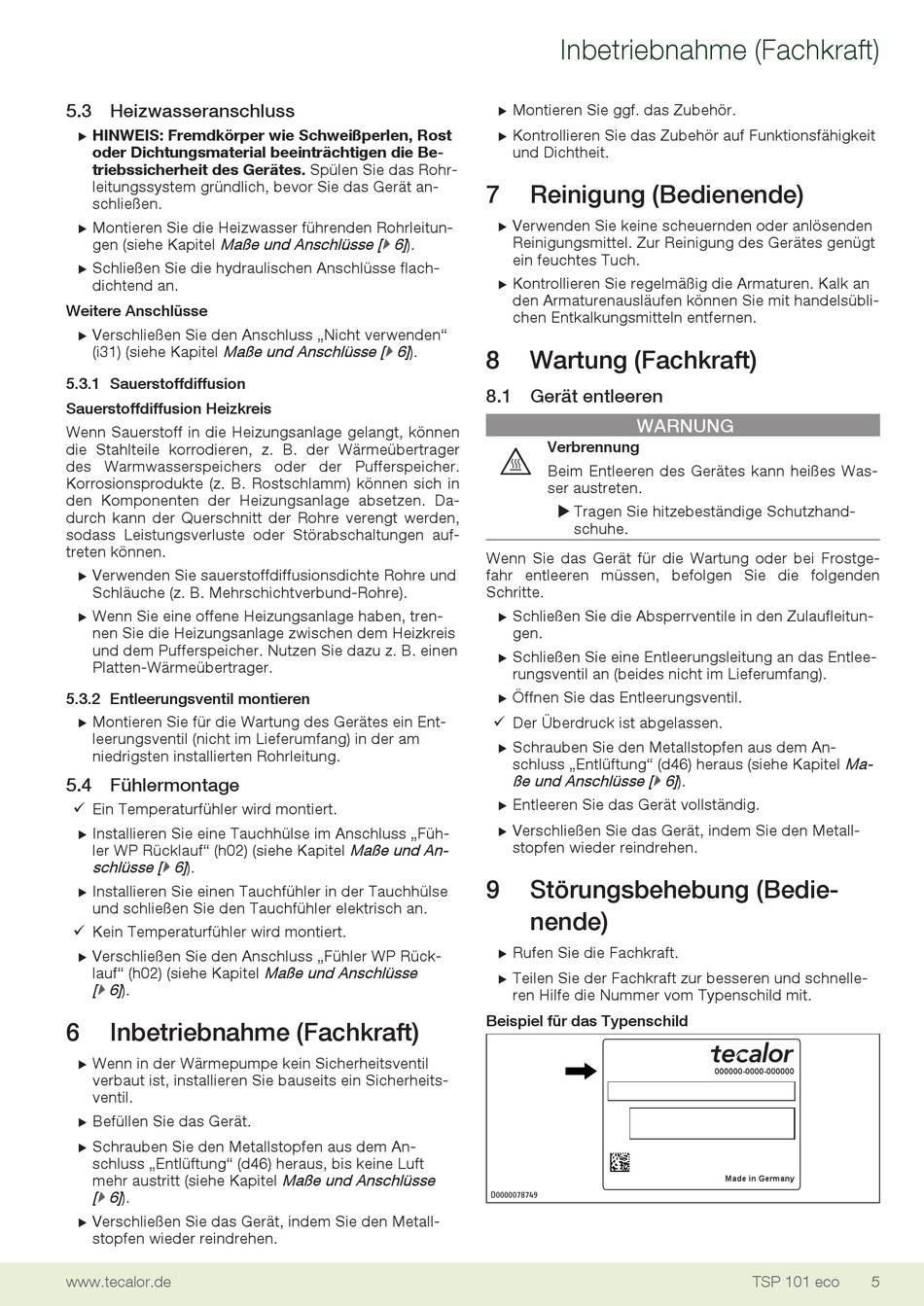

5.3 Heizwasseranschluss
HINWEIS: Fremdkörper wie Schweißperlen, Rost
u
oder Dichtungsmaterial beeinträchtigen die Be-
triebssicherheit des Gerätes. Spülen Sie das Rohr-
leitungssystem gründlich, bevor Sie das Gerät an-
schließen.
Montieren Sie die Heizwasser führenden Rohrleitun-
u
gen (siehe Kapitel Maße und Anschlüsse [} 6] ).
Schließen Sie die hydraulischen Anschlüsse flach-
u
dichtend an.
Weitere Anschlüsse
Verschließen Sie den Anschluss „Nicht verwenden"
u
(i31) (siehe Kapitel Maße und Anschlüsse [} 6] ).
5.3.1 Sauerstoffdiffusion
Sauerstoffdiffusion Heizkreis
Wenn Sauerstoff in die Heizungsanlage gelangt, können
die Stahlteile korrodieren, z. B. der Wärmeübertrager
des Warmwasserspeichers oder der Pufferspeicher.
Korrosionsprodukte (z. B. Rostschlamm) können sich in
den Komponenten der Heizungsanlage absetzen. Da-
durch kann der Querschnitt der Rohre verengt werden,
sodass Leistungsverluste oder Störabschaltungen auf-
treten können.
Verwenden Sie sauerstoffdiffusionsdichte Rohre und
u
Schläuche (z. B. Mehrschichtverbund-Rohre).
Wenn Sie eine offene Heizungsanlage haben, tren-
u
nen Sie die Heizungsanlage zwischen dem Heizkreis
und dem Pufferspeicher. Nutzen Sie dazu z. B. einen
Platten-Wärmeübertrager.
5.3.2 Entleerungsventil montieren
Montieren Sie für die Wartung des Gerätes ein Ent-
u
leerungsventil (nicht im Lieferumfang) in der am
niedrigsten installierten Rohrleitung.
5.4 Fühlermontage
ü Ein Temperaturfühler wird montiert.
Installieren Sie eine Tauchhülse im Anschluss „Füh-
u
ler WP Rücklauf" (h02) (siehe Kapitel Maße und An-
schlüsse [} 6] ).
Installieren Sie einen Tauchfühler in der Tauchhülse
u
und schließen Sie den Tauchfühler elektrisch an.
ü Kein Temperaturfühler wird montiert.
Verschließen Sie den Anschluss „Fühler WP Rück-
u
lauf" (h02) (siehe Kapitel Maße und Anschlüsse
[} 6] ).
6
Inbetriebnahme (Fachkraft)
Wenn in der Wärmepumpe kein Sicherheitsventil
u
verbaut ist, installieren Sie bauseits ein Sicherheits-
ventil.
Befüllen Sie das Gerät.
u
Schrauben Sie den Metallstopfen aus dem An-
u
schluss „Entlüftung" (d46) heraus, bis keine Luft
mehr austritt (siehe Kapitel Maße und Anschlüsse
[} 6] ).
Verschließen Sie das Gerät, indem Sie den Metall-
u
stopfen wieder reindrehen.
www.tecalor.de
Inbetriebnahme (Fachkraft)
Montieren Sie ggf. das Zubehör.
u
Kontrollieren Sie das Zubehör auf Funktionsfähigkeit
u
und Dichtheit.
7
Reinigung (Bedienende)
Verwenden Sie keine scheuernden oder anlösenden
u
Reinigungsmittel. Zur Reinigung des Gerätes genügt
ein feuchtes Tuch.
Kontrollieren Sie regelmäßig die Armaturen. Kalk an
u
den Armaturenausläufen können Sie mit handelsübli-
chen Entkalkungsmitteln entfernen.
8
Wartung (Fachkraft)
8.1 Gerät entleeren
WARNUNG
Verbrennung
Beim Entleeren des Gerätes kann heißes Was-
ser austreten.
u Tragen Sie hitzebeständige Schutzhand-
schuhe.
Wenn Sie das Gerät für die Wartung oder bei Frostge-
fahr entleeren müssen, befolgen Sie die folgenden
Schritte.
Schließen Sie die Absperrventile in den Zulaufleitun-
u
gen.
Schließen Sie eine Entleerungsleitung an das Entlee-
u
rungsventil an (beides nicht im Lieferumfang).
Öffnen Sie das Entleerungsventil.
u
ü Der Überdruck ist abgelassen.
Schrauben Sie den Metallstopfen aus dem An-
u
schluss „Entlüftung" (d46) heraus (siehe Kapitel Ma-
ße und Anschlüsse [} 6] ).
Entleeren Sie das Gerät vollständig.
u
Verschließen Sie das Gerät, indem Sie den Metall-
u
stopfen wieder reindrehen.
9
Störungsbehebung (Bedie-
nende)
Rufen Sie die Fachkraft.
u
Teilen Sie der Fachkraft zur besseren und schnelle-
u
ren Hilfe die Nummer vom Typenschild mit.
Beispiel für das Typenschild
D0000078749
000000-0000-000000
Made in Germany
TSP 101 eco
