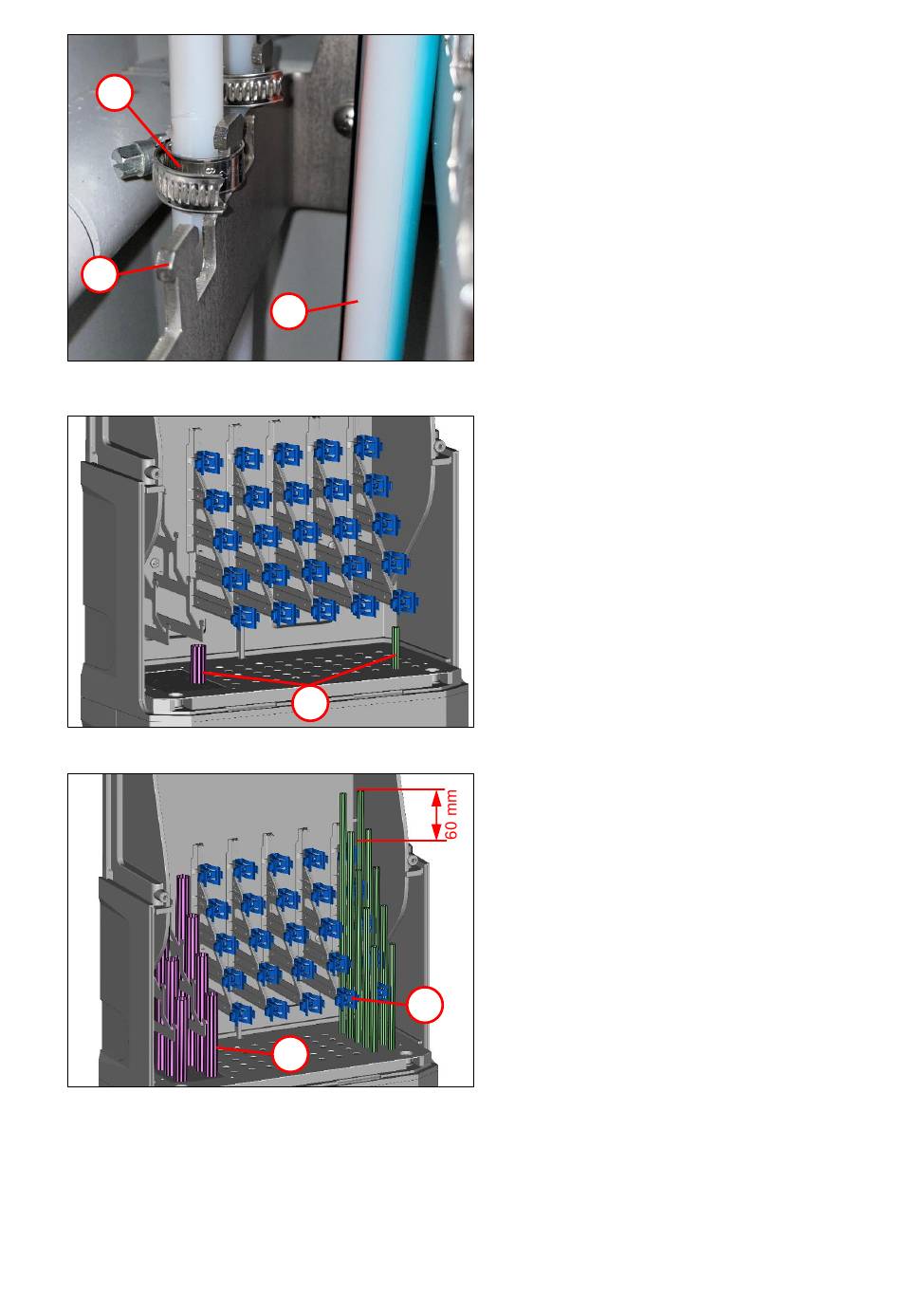

• Mikrorohre (3) in den Sockel einführen.
• Mikrorohre des Zugangs an der
Zugabfangung (2) im Sockel mit
Schlauchschellen (1) befestigen.
Beachten: Schlauchschellen locker an
Abfangbügel anbringen, werden bei
Abb. 20. befestigt.
• Mikrorohr (1) von unten durch die
Bodenplatte führen.
• Die Mikrorohre soweit in den Schrank
einführen, dass eine Mehrlänge von ca.
60 mm oberhalb der Klammer (1)
vorhanden ist um Abdicht- und
Beschriftungselemente sowie
Kennzeichnungsschilder anbringen zu
können.
• Für Zugang (2), Schlauchschellen im
Sockel befestigen, Anzugsmoment: 1,5-
2Nm (siehe Abb. 18).
